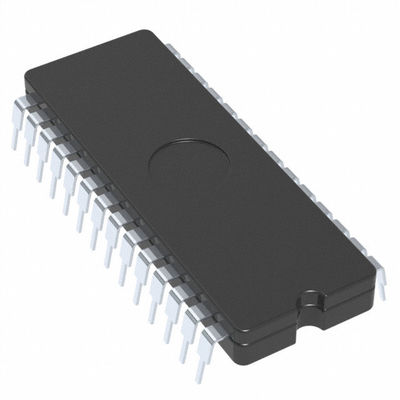

PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIP 마이크로칩 기술

일반 설명

마이크로칩 테크놀로지의 PIC16F5X는 저비용, 고성능, 8비트, 완전히 정적, 플래시 기반 CMOS 마이크로 컨트롤러가 있습니다.그것은 단지 33 단 단어 / 단일 사이클 명령어와 함께 RISC 아키텍처를 사용모든 명령어들은 단일 사이클입니다. 두 개의 사이클을 필요로 하는 프로그램 브랜치를 제외하고는. PIC16F5X는 같은 가격 카테고리의 경쟁자보다 큰 성능을 제공합니다.12비트 폭의 명령어는 매우 대칭적이어서 21: 1 코드 압축이 다른 8 비트 마이크로 컨트롤러보다 더 쉽습니다. 사용하기 쉽고 기억하기 쉬운 명령어 세트는 개발 시간을 크게 줄입니다.

고성능 RISC CPU:

• 단 한 단어 의 명령어 33 개 만 을 배울 수 있다
• 모든 명령어들은 단일 사이클이며, 두 사이클의 프로그램 브랜치를 제외하고는
• 2단계 깊은 하드웨어 스택
• 데이터 및 명령어에 대한 직접, 간접 및 상대적 주소 모드
• 작동 속도:
- DC 20MHz 시계 속도
- DC 200 ns 명령 주기 시간
• 칩 내 플래시 프로그램 메모리:
- PIC16F54에서 512 x 12
- 2048 x 12 PIC16F57에서
- 2048 x 12 PIC16F59에서
• 일반 목적 레지스터 (SRAM):
- PIC16F54에서 25 x 8
- PIC16F57에서 72 x 8
- PIC16F59에서 134 x 8

마이크로컨트롤러의 특수 특징:

• 전원 재설정 (POR)
• 장치 재설정 타이머 (DRT)
• 자신만의 칩에 탑재된 RC 오시일레이터와 함께 워치도그 타이머 (WDT) 가 안정적인 작동을 위해
• 프로그래밍 가능한 코드 보호
• 에너지 절약 잠자리 모드
• 회로 내 연쇄 프로그래밍TM (ICSPTM)
• 선택 가능한 오시레이터 옵션:
- RC: 저비용 RC 오시레이터
- XT: 표준 크리스탈/공명기
- HS: 고속 크리스탈/공명기
- LP: 에너지 절감, 낮은 주파수 결정
• 패키지:
- PIC16F54에 대한 18-핀 PDIP 및 SOIC
- PIC16F54에 20pin SSOP
- 28핀 PDIP, SOIC 및 SSOP PIC16F57
- PIC16F59을 위한 40핀 PDIP
이름?

저전력 기능:

• 작동 전류:
- 170μA @ 2V, 4MHz, 전형적
- 15 μA @ 2V, 32 kHz, 전형적
• 대기 전류:
- 500nA @ 2V, 전형적

주변 기능:

• 12/20/32 I/O 핀:
- 개별 방향 제어
- 높은 전류 소스 / 싱크
• 8비트 프로그래밍 가능한 프레스칼러와 함께 8비트 실시간 시계/ 카운터 (TMR0)

CMOS 기술:

• 넓은 작동 전압 범위:
- 산업용: 2.0V ~ 5.5V
- 확장: 2.0V에서 5.5V
• 넓은 온도 범위:
- 산업용: -40°C ~ 85°C
- 연장: -40°C ~ 125°C
• 고 내구성 플래시:
- 100K 기록/삭제 주기가
- > 40년 보유
