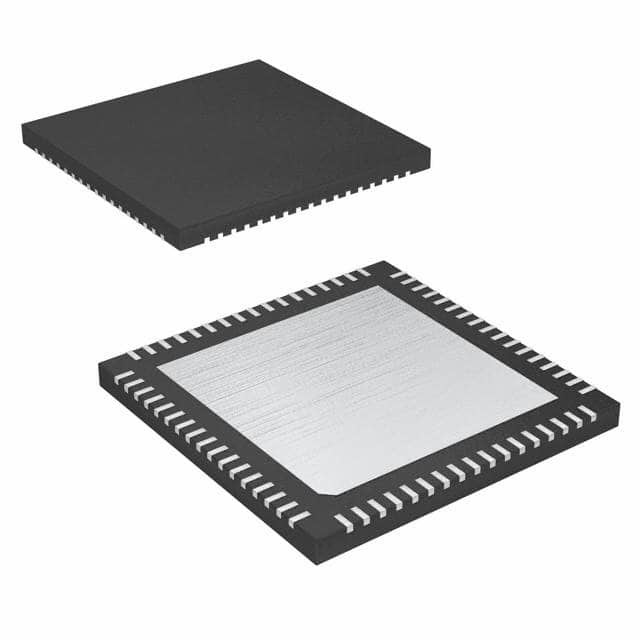

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN 인피니언 테크놀로지

일반 설명

PSoC® 5LP는 하나의 칩에 구성 가능한 아날로그 및 디지털 주변 장치, 메모리 및 마이크로 컨트롤러를 통합하는 진정한 프로그래밍 가능한 임베디드 시스템-온-칩입니다.PSoC 5LP 아키텍처는:
■ 32비트 ARM Cortex-M3 코어 및 DMA 컨트롤러 최대 80MHz
■ 업계에서 가장 넓은 전압 범위를 가진 극저전력
■ 프로그래밍 가능한 디지털 및 아날로그 주변 장치가 사용자 정의 기능을 가능하게 합니다.
■ 모든 아날로그 또는 디지털 주변 기능의 유연한 라우팅
PSoC 장치는 임베디드 제어 설계를 위해 매우 구성 가능한 시스템-온-칩 아키텍처를 사용합니다. 그들은 칩 내 마이크로 컨트롤러에 의해 제어되는 구성 가능한 아날로그 및 디지털 회로를 통합합니다.하나의 PSoC 장치는 최대 100 개의 디지털 및 아날로그 주변 기능을 통합 할 수 있습니다., 시스템 품질을 향상시키는 동시에 설계 시간, 보드 공간, 전력 소비 및 시스템 비용을 줄입니다.

특징

■ 운영 특성
□ 전압 범위: 1.71~5.5V, 최대 6개의 전력 영역
□ 온도 범위 (환경) 40 ~ 85 °C [1]
□ DC에서 80MHz까지 작동
□ 전력 모드
• 액티브 모드 6MHz에서 3.1mA, 48MHz에서 15.4mA
• 2μA 잠자리 모드
• 300-nA 휴면 모드, RAM 유지
□ 0.5V 출력에서 5V 출력까지의 부스트 조절기
■ 성능
□ 32비트 ARM Cortex-M3 CPU, 32개의 인터럽트 입력
□ 24채널 직접 메모리 액세스 (DMA) 컨트롤러
■ 기억
□ 최대 256 KB 의 프로그램 플래시, 캐시 및 보안 기능
□ 오류 수정 코드 (ECC) 를 위한 최대 32 KB 추가 플래시
□ 최대 64 KB RAM
□ 2 KB EEPROM
■ 디지털 주변 장치
□ 16비트 타이머, 카운터, PWM (TCPWM) 4개 블록
□ I2C, 1 Mbps 버스 속도
□ USB 2.0 인증을 받은 풀 스피드 (FS) 12 Mbps 주변 인터페이스 (TID#10840032) 내부 오시일레이터를 사용하여 [2]
□ 20~24개의 유니버설 디지털 블록 (UDB) 을 사용함:
• 8비트, 16비트, 24비트, 32비트 타이머, 카운터, PWM
• I2C, UART, SPI, I2S, LIN 2.0 인터페이스
• 주기적 부재 점검 (CRC)
• 유사 무작위 염기서열 (PRS) 생성기
• 사각형 해독기
• 게이트 레벨 로직 함수
■ 프로그램 할 수 있는 시계
□ 3~74MHz 내부 오시일레이터, 3MHz에서 2% 정확성
□ 4~25MHz 외부 결정 오시레이터
□ 80MHz까지의 내부 PLL 클럭 생성
□ 1, 33, 100 kHz 에서 저전력 내부 진동기
□ 32.768kHz 외부 시계 결정 오시일레이터
□ 12개의 시계 분할기, 모든 주변 장치나 I/O에 연결할 수 있습니다.
■ 아날로그 주변 장치
□ 12비트 SAR ADC
□ 8비트 DAC
□ 두 가지 비교물
□ CapSense® 지원, 최대 62 센서
□ 1.024 V ± 1% 내부 전압 기준
■ 다재다능한 I/O 시스템
□ 46~72개의 I/O 핀 ∼ 62개의 일반용 I/O (GPIO)
□ 최대 8개의 성능 I/O (SIO) 핀
• 25 mA 전류 수심
• 프로그래밍 가능한 입력 임계 및 출력 고전압
• 일반용 비교 장치로 작용 할 수 있습니다.
• 핫스프래치 기능 및 과전압 용도
□ GPIO 로 사용할 수 있는 두 개의 USBIO 핀
□ 디지털 또는 아날로그 주변 기기 를 GPIO 로 로우
□ 모든 GPIO에서 LCD 직접 드라이브, 최대 46 × 16 세그먼트
□ 모든 GPIO 에서 CapSense 지원
□ 1.2-V에서 5.5-V 간접전압, 최대 4개의 전력 영역
■ 프로그래밍, 디버깅, 추적
□ JTAG (4선), 연속선 디버그 (SWD) (2선), 단일선 뷰어 (SWV), 트레이스포트 (5선) 인터페이스
□ CPU 코어에 내장된 ARM 디버그 및 추적 모듈
□ I2C, SPI, UART, USB 및 다른 인터페이스 를 통해 부트 로더 프로그래밍
■ 패키지 옵션: 68핀 QFN, 100핀 TQFP, 99핀 CSP
■ 무료 PSoC CreatorTM 도구로 개발 지원
□ 스케마 및 펌웨어 설계 지원
□ 100개 이상의 PSoC 컴포넌트 (PSoC ComponentsTM) 는 하나의 PSoC로 여러 개의 IC와 시스템 인터페이스를 통합합니다. 컴포넌트는 아이콘으로 표현된 무료 임베디드 IC입니다.PSoC 크리에이터에서 설계 시스템에 구성 요소 아이콘을 드래그 앤 드롭.
□ 무료 GCC 컴파일러, Keil/ARM MDK 컴파일러를 지원합니다.
□ 장치 프로그래밍 및 디버깅을 지원 합니다
