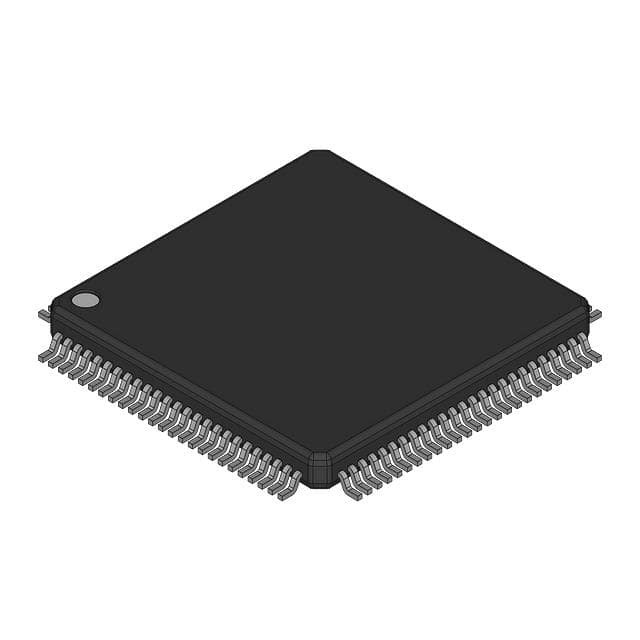

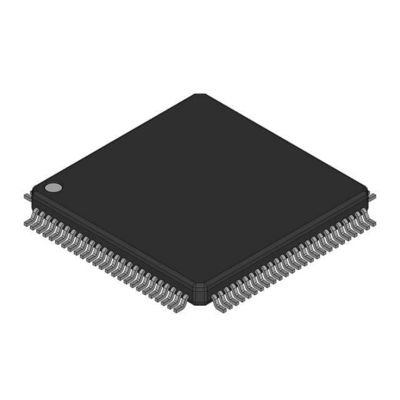

SAK-XE164GM-72F80LAA 16비트 플래시 리스크 MCU 인피니언 테크놀로지

요약

빠른 개요와 쉬운 참조를 위해, XE167xM의 특징은 여기에 요약되어 있습니다.
• 5단계 파이프라인과 MPU를 갖춘 고성능 CPU
80MHz CPU 클럭에서 12.5 ns 명령 주기 (일주기 실행)
1주기 32비트 덧셈과 빼기 40비트 결과
1주기 곱셈 (16 × 16 비트)
21회로 배후 분할 (32 / 16비트)
1주기 곱과 축적 (MAC) 명령어
부올 비트 조작 기능 향상
0 사이클 점프 실행
HLL 및 운영 체제 지원에 대한 추가 지침
여러 변수 레지스터 은행을 가진 레지스터 기반 설계
2개의 추가 로컬 레지스터 은행으로 빠른 컨텍스트 전환 지원
16 MBytes 코드 및 데이터의 전체 선형 주소 공간
1024 바이트 칩에 있는 특수 기능 레지스터 영역 (C166 패밀리 호환)
통합 메모리 보호 장치 (MPU)
• 최대 96개의 소스에 대해 16개의 우선 순위 레벨을 가진 중단 시스템
- 인터럽트 생성 및 깨우기 위해 선택 가능한 외부 입력
가장 빠른 샘플링 속도 12.5 ns
• 주변 이벤트 컨트롤러 (PEC) 와 함께 8채널 인터럽트 구동 단일 사이클 데이터 전송, 24비트 포인터는 전체 주소 공간을 커버
• 칩 내 PLL 또는 프레스칼러를 사용하여 내부 또는 외부 시계 소스에서 시계 생성
• 칩 내 메모리 영역을 감독하기 위해 프로그래밍 가능한 다항식을 가진 하드웨어 CRC 검사기
• 칩 내 메모리 모듈
8 Kbytes on-chip stand-by RAM (SBRAM)
2K 바이트 칩 내 듀얼 포트 램 (DPRAM)
최대 16Kbytes의 칩 데이터 SRAM (DSRAM)
최대 32 Kbyte의 칩 프로그램/데이터 SRAM (PSRAM)
576 Kbytes까지의 칩 프로그램 메모리 (플래시 메모리)
오류 수정 코드 (ECC) 를 통해 메모리 컨텐츠 보호
• 칩 내 주변 모듈
5개의 타이머를 갖춘 다기능 일반용 타이머 장치
16채널 일반용 캡처/ 비교 장치 (CAPCOM2)
유연한 PWM 신호 생성 (CCU6x) 을 위한 최대 4 개의 캡처/비례 단위
2개의 동기화 가능한 A/D 변환기 총 24개의 채널까지, 10비트 해상도, 변환시간 1μs 미만, 선택적인 데이터 사전 처리 (데이터 감소, 범위 검사), 부서진 와이어 검출
UART, LIN, 고속 동기 채널 (SPI), IIC 버스 인터페이스 (10 비트 주소, 400 kbit/s), IIS 인터페이스로 사용할 수 있는 최대 8 개의 일련 인터페이스 채널
6개의 CAN 노드까지 최대 128개의 메시지 객체 (Full CAN/Basic CAN) 와 게이트웨이 기능을 갖춘 칩 내 MultiCAN 인터페이스 (Rev. 2.0B 활성화)
✓ 칩 내 시스템 타이머와 칩 내 실시간 시계
• 코드 및 데이터에 대한 최대 12 MBytes의 외부 주소 공간
다른 주소 범위에 대한 프로그래밍 가능한 외부 버스 특성
복수 또는 복수 해제된 외부 주소/데이터 버스
선택 가능한 주소 버스 너비
16비트 또는 8비트 데이터 버스 너비
5개의 프로그래밍 가능한 칩 선택 신호
✅ 헐드-와 홀드-알보 버스 중재 지원
• 단일 전원 공급 장치 3.0V에서 5.5V
• 프로그램 할 수 있는 감시 개 타이머 및 오시레이터 감시 개
• 최대 119개의 일반용 I/O 라인
• 칩에 탑재된 부트스트랩 로더
• C 컴파일러, 매크로 어셈블러 패키지, 에뮬레이터, 평가 보드, HLL 디버거, 시뮬레이터, 논리 분석기 디셈블러,프로그램 보드
• 디바이스 액세스 포트 (DAP) 또는 JTAG 인터페이스를 통해 칩 상 디버깅 지원
• 14 핀 녹색 LQFP 패키지, 0.5 mm (19.7 mil) 피치
