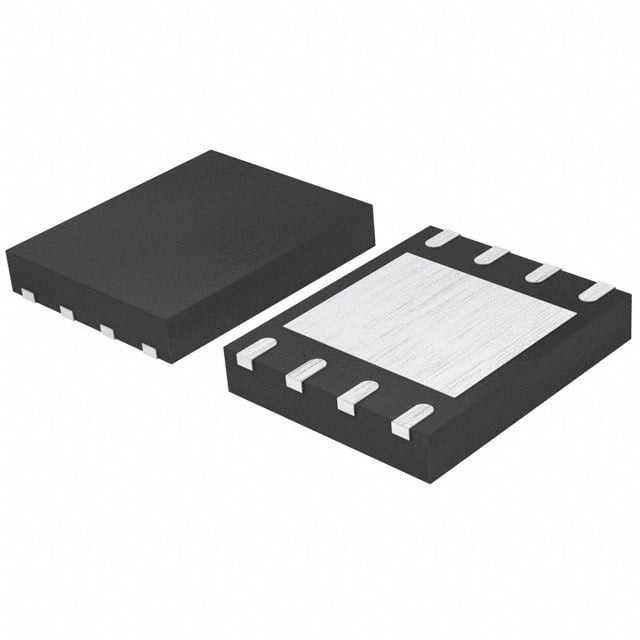

Z8F0113QB005EG IC MCU 8BIT 1KB 플래시 8QFN Zilog

전반적인 설명

Zilog 즈 8 엔코어! MCU 제품군은 8-비트 eZ8 CPU를 기반으로 한 Zilog 마이크로 컨트롤러 제품 라인의 첫 번째 제품입니다. Zilog 즈 8 엔코어!XP F082A 시리즈 제품은 Zilog의 광범위한 8비트 마이크로 컨트롤러 라인을 확장합니다.. 플래시 인 서킷 프로그램 프로그래밍 기능은 더 빠른 개발 시간 및 현장에서의 프로그램 변경을 허용합니다. 새로운 eZ8 CPU는 기존 Z8 명령어와 상향 호환됩니다.Z8 엔코어의 풍부한 주변 장치! XP F082A 시리즈는 모터 제어, 보안 시스템, 가전, 개인 전자 장치 및 센서를 포함한 다양한 응용 프로그램에 적합합니다.

특징

Z8 엔코어! XP F082A 시리즈 제품의 주요 특징은 다음과 같습니다.
• 20MHz eZ8 CPU
• 1 KB, 2 KB, 4 KB, 또는 8 KB 플래시 메모리
• 256 B, 512 B 또는 1 KB 레지스터 RAM
최대 128B 비휘발성 데이터 저장장 (NVDS)
• 내부 정밀 오시레이터 ± 1% 정확도로 정렬
• 20MHz까지 작동하는 외부 결정 오시레이터
• 옵션 8채널, 10비트 아날로그-디지털 변환기 (ADC)
• 칩 내 온도 센서 선택
• 칩 안의 아날로그 비교 장치
• 선택적 인 칩 내 저 전력 작동 증폭기 (LPO)
• 풀 듀플렉스 UART
• UART 바우드 속도 생성기 (BRG) 는 기본 16 비트 타이머로 구성 및 사용할 수 있습니다.
• 적외선 데이터 협회 (IrDA) 를 준수하는 적외선 인코더 / 디코더, 통합
UART와 함께
• 캡처, 비교 및 PWM 기능을 가진 두 가지 향상된 16 비트 타이머
• 내부 RC 오시일레이터와 함께 워치도그 타이머 (WDT)
• 최대 20개의 벡터 단절
• 패키지에 따라 6~25개의 I/O 핀
• 최대 13개의 5V 용도 입력 핀
• 최대 8개의 포트가 필요 없이 직접 LED 드라이브를 할 수 있습니다.
• 칩 내 디버거 (OCD)
• 전압 브라운 아웃 보호
• 프로그래밍 가능한 저 배터리 감지 (LVD) (8 핀 장치 만)
• ADC, 비교 장치에 사용할 수 있는 밴드gap 생성 정밀 전압 참조
VBO와 LVD
• 전원 재설정 (POR)
• 2.7V ~ 3.6V 작동 전압
• 8, 20 및 28 핀 패키지
• 0°C ~ + 70°C 및 40°C ~ + 105°C 가 작동 온도 범위에서
