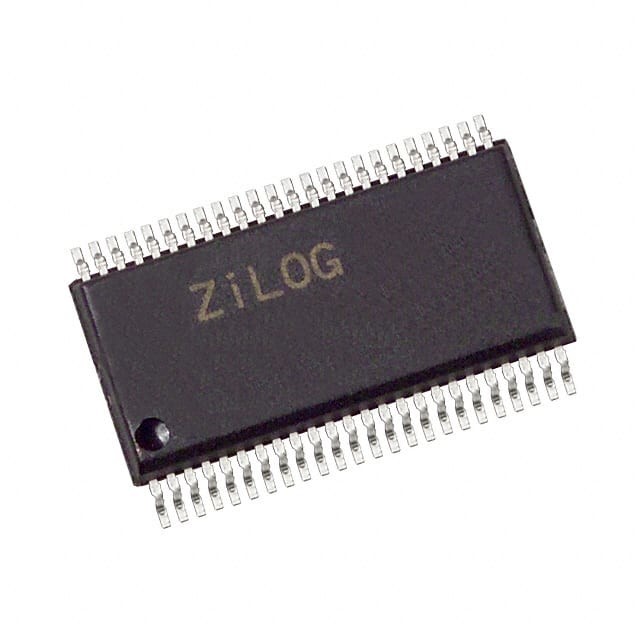

Z86D990HZ008SC IC MCU 8BIT 32KB OTP 48SSOP Zilog

건축적 개요

Z86L972/Z86L973/Z86L974 시리즈는 가정용 기기, 적외선 (IR) 원격 제어기, 보안 시스템,그리고 무선 키보드.

특징
• 두 개의 독립적 인 아날로그 비교 장치
• 제어 전류 출력
• 489 바이트 RAM
233 바이트의 일반용 레지스터 기반 RAM
256 바이트의 RAM가 프로그램 메모리 공간에 매핑되어
데이터 RAM 또는 실행 가능한 RAM로 사용
• 4K/8K/16K 바이트의 ROM

카운터/타이머
• 복잡한 펄스의 생성 및 수신을 자동화하는 특수 구조
또는 신호:
2개의 8비트 캡처 레지스터와 함께 프로그래밍 가능한 8비트 카운터/타이머 (T8)
두 개의 8비트 로드 레지스터
16비트 캡처 레지스터가 있는 프로그래밍 가능한 16비트 카운터/타이머 (T16)
쌍과 16비트 로드 레지스터 쌍
∙ 펄스 수신을 위한 프로그래밍 가능한 입력 장애물 필터
• 6비트 프레스컬러와 함께 8비트 카운터/타이머 (T1)

입력/출력 및 중단
• 32개의 I/O, 이중 29개의 I/O는 프로그래밍 가능한 양방향 I/O입니다.
저항력 있는 풀업 트랜지스터 (24개의 I/O가 28-핀 구성에서 사용 가능)
• 16개의 I/O가 정지 모드 복구 소스로 선택될 수 있습니다.
• 9개의 인터럽트 소스를 가진 6개의 인터럽트 벡터
3개의 외부 출처
2개의 비교 단절
3개의 타이머 중단
1개의 저전지 감지기 표시

운영 특성
• 8MHz 동작
• 2.3V ~ 5.5V 작동 전압
• 세 가지 대기 모드로 낮은 전력 소비:
그만해
정지
저전압 대기 상태
• 저전지 감지 신호
• 저전압 보호 회로 (VBO 또는 전압 중단,
회로)
• 감시 개 의 타이머 와 전원 켜기 재설정 회로

사용자 프로그래밍 가능한 옵션 비트
• 시계 소스 (RC) 또는 기타 (LC, 공명기 또는 결정)
• 감시 개 타이머를 영구적으로 활성화
• 32kHz 결정
• 포트 20 ∼ 27 튀는 저항 트랜지스터
• 포트 40 ∼ 42 튀는 저항 트랜지스터
• 포트 44 ∼ 47 당겨진 저항 트랜지스터
• 포트 50 ∼ 51 당겨진 저항 트랜지스터
• 포트 54-57 튀는 저항 트랜지스터
• 포트 60 ∼ 63 당겨진 저항 트랜지스터
• 포트 64 ∼ 67 튀는 저항 트랜지스터
