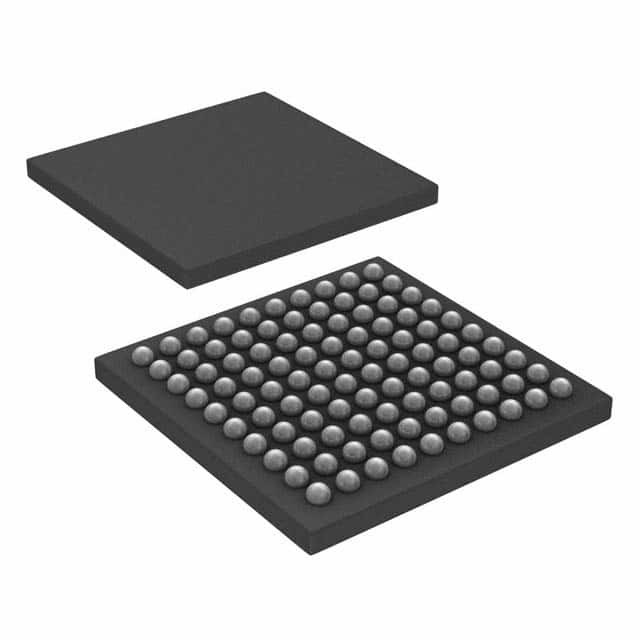

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA 마이크로칩 기술

설명

아트멜 SAM4S 시리즈는 고성능 32비트 ARM 코텍스-M4 RISC 프로세서를 기반으로 한 플래시 마이크로 컨트롤러 가족의 일원이다.최대 120MHz의 속도로 작동하고 최대 2048Kbyte의 플래시를 제공합니다., 선택적으로 듀얼 뱅크 구현 및 캐시 메모리와 최대 160 Kbyte의 SRAM. 주변 세트에는 내장 트랜시버와 함께 풀 스피드 USB 장치 포트가 포함되어 있습니다.SDIO/SD/MMC를 위한 고속 MCI, SRAM, PSRAM, NOR 플래시, LCD 모듈 및 NAND 플래시, 2x USART, 2x UART, 2x TWI, 3x SPI, I2S에 연결을 제공하는 정적 메모리 컨트롤러를 갖춘 외부 버스 인터페이스,1 PWM 타이머, 2x 3 채널 일반용 16 비트 타이머 (단계 모터와 정사분열 디코더 논리 지원), RTC, 12 비트 ADC, 12 비트 DAC 및 아날로그 비교 장치.

특징

• 핵심
ARM® Cortex®-M4 최대 120MHz로 실행되는 2Kbytes 캐시
메모리 보호 단위 (MPU)
DSP 명령어 세트
✅ Thumb®-2 명령어 세트
• SAM3N, SAM3S 제품 (64 및 100 핀 버전) 및 SAM7S 레거시 제품 (64 핀 버전) 과 핀-투-핀 호환
• 기억
2천48kbytes까지 임베디드 플래시, 선택적으로 듀얼 뱅크와 캐시 메모리를 탑재
최대 160Kbytes까지의 SRAM
16 Kbytes ROM 내장 부트 로더 루틴 (UART, USB) 및 IAP 루틴
8비트 정적 메모리 컨트롤러 (SMC): SRAM, PSRAM, NOR 및 NAND 플래시 지원
• 시스템
1개의 공급 장치 작동을 위한 내장 전압 조절기
안전 작동을 위해 전력 재설정 (POR), 브라운 아웃 탐지 (BOD) 및 워치дог
∙ 쿼츠 또는 세라믹 공명 오시레이터: 3 ~ 20MHz 주요 전력 및 고장 감지 및 선택적 인 RTC 또는 장치 시계의 32.768 kHz 낮은 전력
그레고리안 달력 및 페르시아 달력 모드와 RTC, 저전력 모드에서 파동 형태 생성
32.768 kHz의 크리스탈 주파수 보상을 위한 RTC 클럭 캘리브레이션 회로
● 고 정밀 8/12 MHz 공장 정형 내부 RC 오시일레이터, 장치 시작을 위한 4 MHz 기본 주파수. 주파수 조절을 위한 응용 프로그램 정형 액세스
느린 시계 내부 RC 오시레이터로 영구적 인 저전력 모드 장치 시계
2개의 PLL, 최대 240MHz, 디바이스 클럭 및 USB
온도 센서
최대 22개의 주변 DMA (PDC) 채널
• 저전력 모드
잠자리 모드와 백업 모드, 백업 모드에서 1μA까지
초저전력 RTC
• 주변 장치
USB 2.0 장치: 12 Mbps, 2668 바이트 FIFO, 최대 8 개의 쌍방향 엔드포인트
송신기
ISO7816, IrDA®, RS-485, SPI, 맨체스터 및 모덤 모드를 가진 최대 2 개의 USART
2개의 2선 UART
2개까지 두 개의 와이어 인터페이스 (I2C 호환성), 1개의 SPI, 1개의 연쇄 동기 컨트롤러
(I2S), 1 고속 멀티미디어 카드 인터페이스 (SDIO/SD 카드/MMC)
2 세 채널 16 비트 타이머 / 카운터 캡처, 파형, 비교 및 PWM
모드. 스텝에 대한 2 비트 회색 위/아래 카운터
모터
4채널 16비트 PWM 추가 출력, 결함 입력, 12비트 정지 시간
모터 제어용 발전기 카운터
32비트 실시간 타이머와 달력 및 경보 기능이 있는 RTC
16채널까지, 1Msps ADC, 차차 입력 모드 및 프로그래밍 가이드
스테이지 및 자동 캘리브레이션
2채널 12비트 1Msps DAC
유연한 입력 선택, 선택 가능한 입력 히스테레시와 함께 한 아날로그 비교기
32비트 사이클 리던스티 체크 계산 단위 (CRCCU)
보호된 레지스터를 작성
• I/O
- 최대 79개의 I/O 라인, 외부 인터럽트 기능 (변이나 레벨 감도성)
디보운싱, 고장 필터링 및 시리얼 레지스터 종료
3개의 32비트 병렬 입력/출력 컨트롤러, 주변 DMA 지원 병렬
캡처 모드
• 패키지
100 리드 LQFP, 14 x 14 mm, 진사 0.5 mm/ 100 공 TFBGA, 9 x 9 mm, 진사 0. 8 mm/
100볼 VFBGA, 7x7mm, 피치 0.65mm
64 리드 LQFP, 10 x 10 mm, 진사 0.5 mm/ 64 패드 QFN 9x9 mm, 진사 0.5 mm
