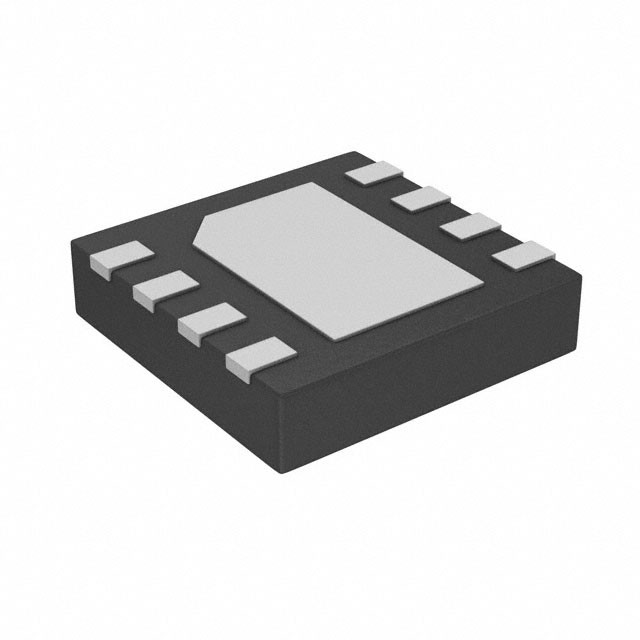

PIC12LF1822T-I/MF IC MCU 8BIT 3.5KB FLASH 8DFN 마이크로칩 기술

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
핵심 프로세서 | 사진 | 코어 크기 | 8-비트 |
---|---|---|---|
속도 | 32MHz | 연결성 | I2C, 린뷔스, SPI, UART / 범용 동기/비동기 송수신 회로 |
주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 6 |
프로그램 메모리 규모 | 3.5KB (2K x 14) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | 256 X 8 | RAM 사이즈 | 128 X 8 |
전압 - 공급 (Vcc/Vdd) | 1.8V ~ 3.6V | 데이터 변환기 | 자동 예금기 4x10b ; 인수 인도 1x5b |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 8-VDFN 노출된 패드 |
공급자의 장치 패키지 | 8-dfn (3x3) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
PIC12LF1822T-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC16F15213-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC16F15213-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12LF1822-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F1571-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F1572-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F1612-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC16F15214T-I/MF | IC MCU 8BIT 7KB FLASH 8DFN | |
PIC12F615T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F1822-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC16F15313-I/RF | IC MCU 8BIT 3.5KB FLASH 8UDFN | |
PIC12LF1572-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F609-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F615-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12HV609-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1840-I/MF | IC MCU 8BIT 7KB FLASH 8DFN | |
PIC12F1822-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12HV752-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F1572T-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F1822T-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F1840T-I/MF | IC MCU 8BIT 7KB FLASH 8DFN | |
PIC16F15214-I/MF | IC MCU 8BIT 7KB FLASH 8DFN | |
PIC12F1840-I/MF | IC MCU 8BIT 7KB FLASH 8DFN | |
PIC16F15213T-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC16F15214-E/MF | IC MCU 8BIT 7KB FLASH 8DFN | |
PIC16LF15313-I/RF | IC MCU 8BIT 3.5KB FLASH 8UDFN | |
PIC12LF1571-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC16F15313-E/RF | IC MCU 8BIT 3.5KB FLASH 8UDFN | |
PIC16LF15313-E/RF | IC MCU 8BIT 3.5KB FLASH 8UDFN | |
PIC12F1572-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12LF1822T-I/RF | IC MCU 8BIT 3.5KB FLASH 8UDFN | |
PIC12HV615-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F615-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F617-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F1840-E/MF | IC MCU 8BIT 7KB FLASH 8DFN | |
PIC16F15313T-I/RF | IC MCU 8BIT 3.5KB FLASH 8UDFN | |
PIC12F617T-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC16LF15313T-I/RF | IC MCU 8BIT 3.5KB FLASH 8UDFN | |
PIC12F1571T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F1501-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1501-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F1571-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1571-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1572T-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F1501-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1501-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1572-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F609-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1612-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F617-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F752-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F752T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F752-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1612-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12HV752-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12HV615T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1840T-I/RF | IC MCU 8BIT 7KB FLASH 8UDFN | |
PIC12HV615-E/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1822-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12LF1840T-I/MF | IC MCU 8BIT 7KB FLASH 8DFN | |
PIC12F1822T-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12LF1840-E/MF | IC MCU 8BIT 7KB FLASH 8DFN | |
PIC12LC508A-04I/MF | IC MCU 8BIT 768B OTP 8DFN | |
PIC12LC509A-04I/MF | IC MCU 8BIT 1.5KB OTP 8DFN | |
PIC12LC508AT-04I/MF | IC MCU 8BIT 768B OTP 8DFN | |
PIC12LC509AT-04I/MF | IC MCU 8BIT 1.5KB OTP 8DFN | |
PIC12HV609-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F609T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12HV609T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12HV752T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F1501T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1501T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12LF1571T-I/MF | IC MCU 8BIT 1.75KB FLASH 8DFN | |
PIC12F1612T-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12LF1612T-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC12F1612-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC16F18313T-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC16F18313-E/MF | IC MCU 8BIT 3.5KB FLASH 8DFN | |
PIC16F18313-I/MF | IC MCU 8BIT 3.5KB FLASH 8DFN |
제품 설명
제품 세부 정보
장치의 개요
PIC12F/LF1822/16F/LF1823는 이 데이터 셰이트에 설명되어 있습니다. 8/14 핀 패키지로 제공됩니다.그림 1-1은 PIC12F/LF1822/16F/LF1823 장치의 블록 다이어그램을 보여줍니다. 표 1-2 및 1-3는 핀아웃 설명을 보여줍니다.
고성능 RISC CPU:
• 배울 수 있는 지침 만 49 개:- 모든 단주기 명령어
• 작동 속도:
- DC 32MHz 오시레이터/시계 입력
- DC 125 ns 명령 주기
• 자동 컨텍스트 저장과 함께 중단 능력
• 16 레벨 깊이 하드웨어 스택 선택적 오버플로우 / 하류 재설정
• 직접, 간접 및 상대적 주소 모드:
- 두 개의 전체 16 비트 파일 선택 레지스터 (FSR)
- FSR는 프로그램 및 데이터 메모리를 읽을 수 있습니다
유연한 오시레이터 구조:
정밀 32 MHz 내부 오시레이터 블록:
- 공장에서 ± 1%로 정렬, 전형적인
- 소프트웨어 선택 가능한 주파수 범위 31kHz ~ 32MHz
• 31 kHz 저전력 내부 오시레이터
• 최대 32MHz까지 4개의 크리스탈 모드
• 최대 32MHz까지 3개의 외부 시계 모드
4X 단계 잠금 루프 (PLL)
• 고장 안전 시계 모니터:
- 주변 시계가 멈춘 경우 안전한 종료 허용
• 2단 오시레이터 시작
• 참조 시계 모듈:
이름?
마이크로컨트롤러의 특수 특징:
• 완전 5.5V 작동 ∙ PIC12F1822/16F1823• 1.8V-3.6V 작동 ∙ PIC12LF1822/16LF1823
• 소프트웨어 제어 하에 자기 재프로그램
• 전원 재설정 (POR), 전원 시작 타이머 (PWRT) 및 오시레이터 시작 타이머 (OST)
• 프로그램 할 수 있는 브라운 아웃 리셋 (BOR)
• 확장 된 감시 개 타이머 (WDT)
• 두 개의 핀을 통한 회로 연속 프로그래밍 (In-Circuit Serial ProgrammingTM, ICSPTM)
• 두 개의 핀을 통해 회로 디버그 (ICD)
• 향상 된 저전압 프로그래밍 (LVP)
• 작동 전압 범위:
- 1.8V-5.5V (PIC12F1822/16F1823)
- 1.8V-3.6V (PIC12LF1822/16LF1823)
• 프로그래밍 가능한 코드 보호
• 소프트웨어 제어 하에 자체 프로그래밍
저전력 기능:
• 대기 전류 (PIC12LF1822/16LF1823):- 30nA @ 1.8V, 전형적
• 작동 전류 (PIC12LF1822/16LF1823):
-75A @ 1MHz, 1.8V, 전형적
• 저전력 감시기 타이머 전류 (PIC12LF1822/16LF1823):
- 500nA @ 1.8V, 전형적
아날로그 특징:
• 아날로그-디지털 변환기 (ADC) 모듈:
- 10비트 해상도, 최대 8채널
- 수면 중에 변환 가능
• 아날로그 비교 모듈:
- 최대 2개의 레일-레일 아날로그 비교기
- 전원 모드 제어
- 소프트웨어로 조절할 수 있는 히스테레시스
전압 참조 모듈:
- 1.024V, 2.048V 및 4.096V 출력 수준과 고정 전압 참조 (FVR)
- 긍정 및 부정적 참조 선택과 함께 5 비트 레일-레일 저항 DAC
외곽 하이라이트
• 최대 11개의 I/O 핀과 1개의 입출력 핀:
- 높은 전류 수심 / 소스 25 mA/25 mA
- 프로그램 가능한 약한 끌어올림
- 프로그램 할 수 있는 인터럽트-온-체인지 핀
• 타이머0: 8비트 프레스칼러와 함께 8비트 타이머 / 카운터
• 향상된 타이머1:
- 16비트 타이머/프레스컬러가 있는 카운터
- 외부 게이트 입력 모드
- 전용, 저전력 32kHz 오시레이터 드라이버
• 타이머2: 8-비트 기간 레지스터, 프레스칼러 및 포스트칼러와 함께 8-비트 타이머 / 카운터
• 강화된 CCP (ECCP) 모듈:
- 소프트웨어 선택 가능한 시간 기준
- 자동 종료 및 자동 재시작
- PWM 스틸링
• SPI와 I2C와 함께 마스터 동기 일련 포트 (MSSP):
- 7비트 주소 마스킹
- SMBus/PMBus 호환성
• 향상 된 보편적 동기 비동기 수신자 송신기 (EUSART) 모듈:
- RS-232, RS-485 및 LIN 호환
- 오토-바우드 감지
• mTouchTM 센싱 오시일레이터 모듈:
- 최대 8개의 입력 채널
주변 기능 (이하 계속):
• 데이터 신호 변조 모듈- 선택 가능한 모듈러 및 운반자 소스
• SR 랩:
- 여러 세트/리셋 입력 옵션
- 555 타이머 애플리케이션을 모방합니다
사양
속성 | 속성 값 |
---|---|
제조업자 | 마이크로칩 기술 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | PIC® XLPTM 12F |
제품 | MCU |
포장 | 테이프 & 롤 (TR) 대체 포장 |
단위 무게 | 00.001319 온스 |
장착 방식 | SMD/SMT |
패키지 케이스 | 8-VDFN 노출 패드 |
작동 온도 | -40°C ~ 85°C (TA) |
공급자 제품 패키지 | 8-DFN-EP (3x3) |
I-O의 숫자 | 6 I/O |
속도 | 32MHz |
EEPROM 크기 | 256 x 8 |
코어 프로세서 | PIC |
RAM 크기 | 128 x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | 브라운 아웃 탐지/리셋, POR, PWM, WDT |
연결성 | I2C, LIN, SPI, UART/USART |
전압 공급-Vcc-Vdd | 1.8V ~ 3.6V |
코어 크기 | 8비트 |
프로그램 메모리 크기 | 3.5KB (2K x 14) |
데이터 변환기 | A/D 4x10b, D/A 1x5b |
오시레이터 타입 | 내부 |
최대 작동 온도 | + 85 C |
작동 공급 전압 | 1.8V ~ 3.6V |
원자 | PIC |
프로세서 시리즈 | PIC12 |
데이터 버스 너비 | 8비트 |
패키지 케이스 | DFN-8 |
최대 시계 주파수 | 32MHz |
데이터-RAM 크기 | 128B |
워치도그 타이머 | 워치도그 타이머 연장 |
ADC 해상도 | 10비트 |
설명
PIC PIC? XLP? 12F 마이크로 컨트롤러 IC 8-비트 32MHz 3.5KB (2K x 14) FLASH 8-DFN-EP (3x3)
MCU 8-비트 PIC RISC 3.5KB 플래시 2.5V/3.3V 8-핀 DFN EP T/R
8비트 마이크로 컨트롤러 - MCU 3.5KB 128B RAM 32MHz
