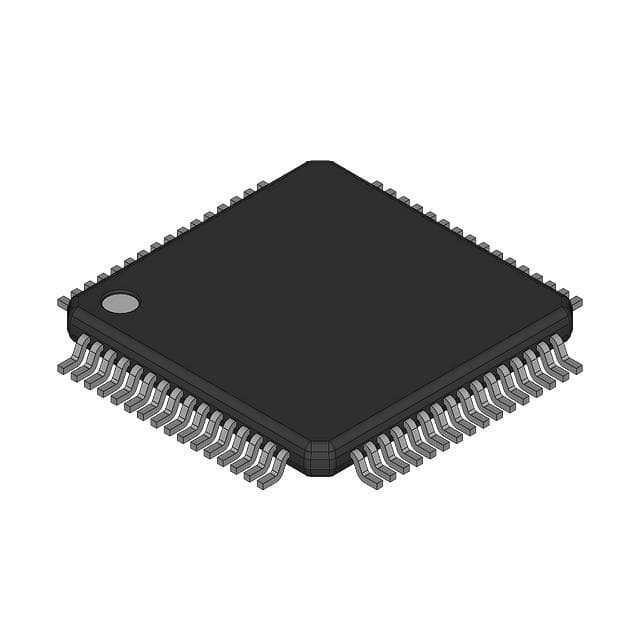

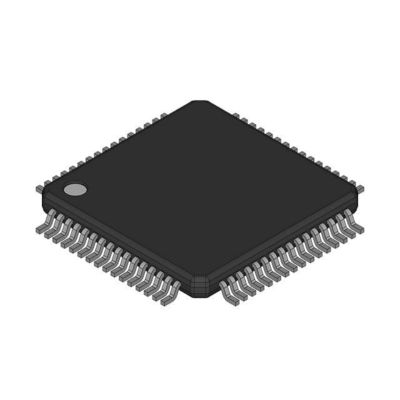

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP 아틀멜

전반적인 설명

ATmega169는 AVR 향상된 RISC 아키텍처에 기반한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATmega169는 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..

특징

• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러
• 고급 RISC 아키텍처
130 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
16MHz에서 최대 16 MIPS 처리량
2주기 증폭기
• 비휘발성 프로그램 및 데이터 메모리
16K 바이트의 시스템 내 자율 프로그래밍 플래시 내구성: 10,000 쓰기 / 삭제 주기가
임의의 부팅 코드 섹션 독립적인 잠금 비트로 칩 상부팅 프로그램으로 시스템 내 프로그래밍 실제 읽기-쓰기 동작
512 바이트 EEPROM 내구성: 100,000 쓰기/삭제 주기
1K 바이트 내부 SRAM
소프트웨어 보안을 위한 프로그래밍 잠금
• JTAG (IEEE 표준 1149.1을 준수) 인터페이스
JTAG 표준에 따른 경계 스캔 기능
✓ 칩 상의 광범위한 디버그 지원
JTAG 인터페이스를 통해 플래시, EEPROM, 피지 및 잠금 비트의 프로그래밍
• 주변 기능
4 x 25 세그먼트 LCD 드라이버
2개의 8비트 타이머/카운터와 별도의 프레스칼러 및 비교 모드
16비트 타이머/ 카운터, 별도의 프레스칼러, 비교 모드, 캡처 모드
별도의 오시레이터와 함께 실시간 카운터
4개의 PWM 채널
8채널, 10비트 ADC
프로그램 가능한 연쇄 USART
Master/Slave SPI 시리즈 인터페이스
시작 상태 감지기와 함께 보편적인 일련 인터페이스
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
∙ 피니 변경 시 중단을 하고 경보
• 마이크로 컨트롤러 의 특별 특성
전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
내부 정렬 오시레이터
외부 및 내부의 끊어질 수 있는 소스
5개의 수면 모드: 무동, ADC 소음 감축, 전력 절약, 전력 종료 및 대기 상태
• I/O 및 패키지
53 프로그래밍 가능한 I/O 라인
64 리드 TQFP 및 64 패드 QFN/MLF
• 속도급:
ATmega169V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 8 MHz @ 2.7 - 5.5V
ATmega169: 0 - 8 MHz @ 2.7 - 5.5V, 0 - 16 MHz @ 4.5 - 5.5V
• 온도 범위:
-40°C ~ 85°C 산업용
• 초저전력 소비
- 액티브 모드:
1MHz, 1.8V: 350μA
32kHz, 1.8V: 20μA (오시레이터 포함)
32kHz, 1.8V: 40μA (오시레이터 및 LCD 포함)
전원 종료 모드: 1.8V에서 0.1μA
