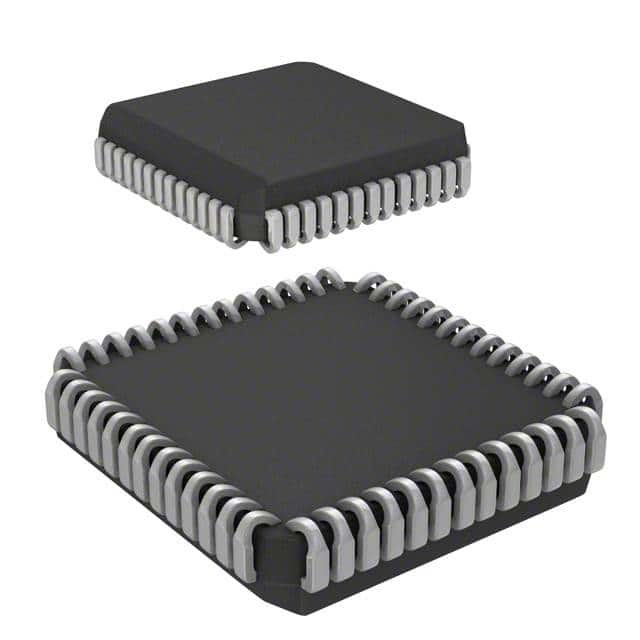

DS87C530-QCL+ IC MCU 8BIT 16KB OTP 52PLCC 아날로그 디바이스 인크./맥심 통합
| 브랜드 이름 | Analog Devices Inc./Maxim Integrated |
|---|---|
| 모델 번호 | DS87C530-QCL+ |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 핵심 프로세서 | 8051 | 코어 크기 | 8-비트 |
|---|---|---|---|
| 속도 | 33MHz | 연결성 | EBI / EMI, 시리얼 입출력, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 전원 장애 리셋, WDT | 입출력의 수 | 32 |
| 프로그램 메모리 규모 | 16KB (16K x 8) | 프로그램 메모리 종류 | OTP |
| EEPROM 사이즈 | - | RAM 사이즈 | 1K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 4.5V ~ 5.5V | 데이터 변환기 | - |
| 오실레이터형 | 외부 | 작동 온도 | 0°C ~ 70°C (TA) |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 52-lcc (제이리드) |
| 공급자의 장치 패키지 | 52-PLCC (19.13x19.13) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| DS87C530-QCL+ | IC MCU 8BIT 16KB OTP 52PLCC | |
| DS87C530-QNL+ | IC MCU 8BIT 16KB OTP 52PLCC | |
| AT89C5130A-S3SUM | IC MCU 8BIT 16KB FLASH 52PLCC | |
| AN87C196LA20F8 | IC MCU 16BIT 24KB OTP 52PLCC | |
| AT89C5131A-S3SUM | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03UA-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C51AC3-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C5131A-S3SUL | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03CA-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AN87C196JV20F8 | IC MCU 16BIT 48KB OTP 52PLCC | |
| MC908AS60ACFNE | IC MCU 8BIT 60KB FLASH 52PLCC | |
| MC68711E20CFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| DS87C530-QNL | IC MCU 8BIT 16KB OTP 52PLCC | |
| DS87C530-QCL | IC MCU 8BIT 16KB OTP 52PLCC | |
| AT89C5131-S3SIL | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03C-S3SIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| T85C5121-S3SIL | IC MCU 8BIT 16KB CODE RAM 52PLCC | |
| AT89C51CC03U-S3RIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C51CC03C-S3RIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C5131A-S3SIM | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11A1MFNER | IC MCU 8BIT ROMLESS 52PLCC | |
| MC711E9CFNE2R | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC705B16NCFNER | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC68HC711E20CFN3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC711E9CFN3 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11E1CFN3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFN2R2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E20CFN2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC11E1CFN2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68S711E9CFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9CFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11E0CFN2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC705B16NCFN | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC908AS60ACFN | IC MCU 8BIT 60KB FLASH 52PLCC | |
| MC68HCP11E0FN | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E20CFN4 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC711E9VFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| XC68HC705B32CFN | IC MCU 8BIT 32KB OTP 52PLCC | |
| MC908AS32ACFNE | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC908AS32AMFNE | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11A0CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11A1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E9CFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9CFNE3 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9MFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9VFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68L11E0FNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L11E1FNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MCHC705B16NCFNE | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC68S711E9CFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11A1MFNE | IC MCU 8BIT ROMLESS 52PLCC | |
| MCHC705B16NVFNE | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC908AS32ACFNER | IC MCU 8BIT 32KB FLASH 52PLCC | |
| XC705B32CFNE | IC MCU 8BIT 32KB OTP 52PLCC | |
| MC68711E20CFNE4 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MCP11A1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20VFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68711E20MFNE3R | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68711E20MFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E0FNE | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20MFNE3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20CFNE3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HCP11E1VFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L711E9FNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68P11E1CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11A1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0MFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1MFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1VFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E9BCFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MCP11A1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1VFNE3R | IC MCU 8BIT ROMLESS 52PLCC |
제품 설명
제품 세부 정보
상세한 설명
실시간 시계 (RTC) 를 갖춘 DS87C530/DS83C530 EPROM/ROM 마이크로 컨트롤러는 댈러스 반도체 고속 코어를 기반으로 한 8051 호환 마이크로 컨트롤러입니다.그들은 표준 8051에서 사용되는 12 대신 명령 주기에 4 클럭을 사용합니다또한 다른 프로세서에서 널리 제공되지 않는 독특한 주변 장치를 제공합니다. 그들은 칩 상의 RTC 및 칩 상의 1k x 8 SRAM에 대한 배터리 백업 지원을 포함합니다.새로운 전력 관리 모드는 소프트웨어가 여전히 처리하는 동안 낮은 전력 작동을 선택할 수 있습니다.
특징
■ 80C52 호환8051 명령어 집합 호환
4개의 8비트 I/O 포트
3개의 16비트 타이머/ 카운터
256 바이트 스크래치패드 램
■ 큰 칩 내 메모리
16kB EPROM (OTP)
MOVX에 대한 1kB 추가 칩에 있는 SRAM
■ ROMIZE 특징
칩에 있는 유효한 ROM 크기를 선택합니다
0~16kB
전체 외부 메모리 지도에 액세스 할 수 있습니다
소프트웨어에 의해 동적으로 조절
외부 플래시의 부트 블록으로 유용합니다
■ 비휘발성 기능
알람 중단과 함께 칩 내 실시간 시계
1kB SRAM의 배터리 백업 지원
■ 고속 건축물
4 시계/기계 주기 (8051 = 12)
DC에서 33MHz 클럭 속도까지 실행
단주기 교육 121ns
이중 데이터 포인터
접근하기 위한 선택적 변수 길이 MOVX
빠른/연속한 RAM/외부 장치
■ 전력 관리 모드
프로그램 할 수 있는 시계 소스 는 전력 을 절약 한다
(crystal/64) 또는 (crystal/1024) 에서 실행됩니다.
자동 하드웨어 및 소프트웨어 출구를 제공합니다.
■ EMI 감소 모드 ALE를 비활성화
■ 두 개의 풀 듀플렉스 하드웨어 시리즈 포트
■ 높은 통합 컨트롤러는 다음을 포함합니다.
전원 고장 재설정
조기 경고 전력 고장 중단
프로그래밍 가능한 워치도그 타이머
■ 14 개의 외부로 연결된 6개의 단절된 소스
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 맥심 통합 |
| 제품 분류 | 마이크로 컨트롤러 |
| 시리즈 | 87C |
| 포장 | 튜브 |
| 단위 무게 | 00.104503 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 52-LCC (J-Lead) |
| 작동 온도 | 0°C ~ 70°C (TA) |
| 공급자 제품 패키지 | 52-PLCC (19.13x19.13) |
| I-O의 숫자 | 32 I/O |
| 속도 | 33MHz |
| EEPROM 크기 | - |
| 코어 프로세서 | 8051 |
| RAM 크기 | 1K x 8 |
| 프로그램 메모리 | OTP |
| 주변 장치 | 전력 고장 재설정, WDT |
| 연결성 | EBI/EMI, SIO, UART/USART |
| 전압 공급-Vcc-Vdd | 4.5V ~ 5.5V |
| 코어 크기 | 8비트 |
| 프로그램 메모리 크기 | 16KB (16K x 8) |
| 데이터 변환기 | - |
| 오시레이터 타입 | 외관 |
| 최대 작동 온도 | + 70C |
| 작동 온도 범위 | 0 C |
| 작동 공급 전압 | 4.5V ~ 5.5V |
| 인터페이스 타입 | UART |
| 원자 | 8051 |
| 프로세서 시리즈 | DS87C530 |
| 부분-#-위명 | 90-87530+QCL DS87C530 |
| 데이터 버스 너비 | 8비트 |
| 공급 전압 최대 | 5.5V |
| 공급 전압-분 | 4.5V |
| 패키지 케이스 | PLCC-52 |
| 최대 시계 주파수 | 33MHz |
| 입력/출력 | 32 I/O |
| 데이터-RAM 크기 | 1kB |
| 타이머 카운터 수 | 3 타이머 |
| ADC 해상도 | ADC가 없습니다. |
| 데이터-RAM 타입 | SRAM |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| DS87C530-QCL 마이크로 컨트롤러 및 프로세서 |
8비트, OTPROM, 33MHz, 마이크로 컨트롤러, PQCC52, PLASTIC, LCC-52 | 로체스터 전자제품 LLC | DS87C530-QCL+ 대 DS87C530-QCL |
| DS87C530-QNL 마이크로 컨트롤러 및 프로세서 |
마이크로 컨트롤러, 8비트, OTPROM, 8051 CPU, 33MHz, CMOS, PQCC52, PLASTIC, LCC-52 | Maxim 통합 제품 | DS87C530-QCL+ 대 DS87C530-QNL |
| DS87C530-QNL+ 마이크로 컨트롤러 및 프로세서 |
마이크로 컨트롤러, 8-비트, OTPROM, 8051 CPU, 33MHz, CMOS, PQCC52, ROHS 컴플라이언트, PLASTIC, LCC-52 | Maxim 통합 제품 | DS87C530-QCL+ 대 DS87C530-QNL+ |
설명
8051 87C 마이크로 컨트롤러 IC 8-비트 33MHz 16KB (16K x 8) OTP 52-PLCC (19.13x19.13)
8비트 마이크로 컨트롤러 - MCU EPROM MCU w/RTC
