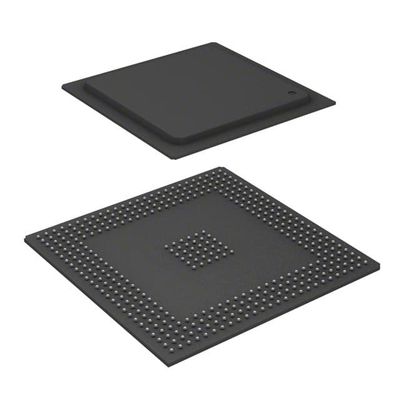

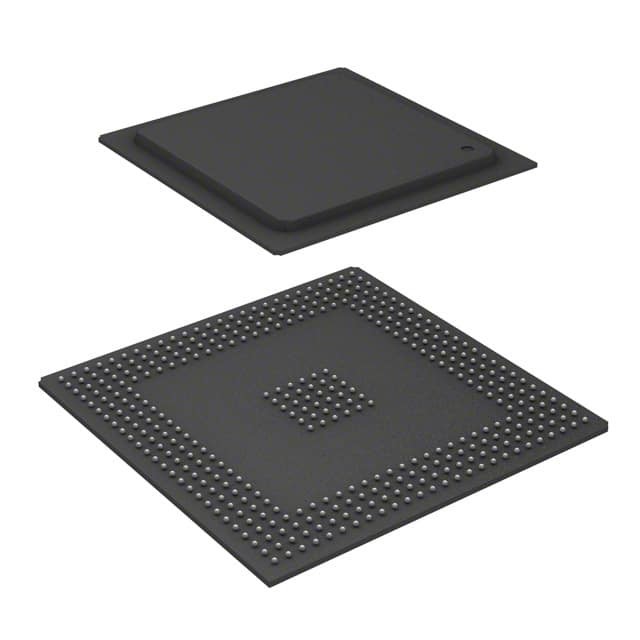

MCF5474VR266 IC MCU 32BIT ROMLESS 388PBGA N✖P USA Inc.

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x핵심 프로세서 | 콜드파이어 V4E | 코어 크기 | 32비트 싱글 코어 |
---|---|---|---|
속도 | 266MHz | 연결성 | EBI / EMI, 이더넷, I2C, SPI, UART / 범용 동기/비동기 송수신 회로, USB |
주변 기기 | DMA, PWM, WDT | 입출력의 수 | 99 |
프로그램 메모리 규모 | - | 프로그램 메모리 종류 | ROM 없음 |
EEPROM 사이즈 | - | RAM 사이즈 | 32K X 8 |
전압 - 공급 (Vcc/Vdd) | 1.43V ~ 1.58V | 데이터 변환기 | - |
오실레이터형 | 외부 | 작동 온도 | 0°C ~ 70°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 388-bbga |
공급자의 장치 패키지 | 388-피비쥐에이 (27x27) |
Part Number | Description | |
---|---|---|
MCF5474VR266 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5485CVR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC565MVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MCF5484CVR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5482CVR166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5475VR266 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5484CZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5485CZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5470VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5472VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561CZP40 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561CVR40 | IC MCU 32BIT ROMLESS 388PBGA | |
SPC561MVR56D | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5474VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5480CVR166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5471VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC563MVR56R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MCF5480CZP166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5482CZP166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5474ZP266 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5471ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561MZP56 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561MVR56 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561MZP56R2 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5475VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5481CVR166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5483CVR166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5475ZP266 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC563CZP40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563CVR40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564CZP40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MVR56 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MZP56R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MZP56 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MZP56 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564CZP66 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MVR66R | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MZP66R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC565CZP40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
SPC565MZP56D | IC MCU 32BIT 1MB FLASH 388PBGA | |
SPC565MZP56DR2 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565CZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565CVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565MZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566CZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566CVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566MZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566MVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566AZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC562CZP40 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC566CZP40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC533CZP40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC534CZP40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC535CZP40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC536CZP40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC561CZP66 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC563CZP66 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MZP66 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC561MZP66 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC562MZP66 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC562CZP66 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC562MZP56 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5470ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5472ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5474ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5473ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5475ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5481CZP166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5483CZP166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5473VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC564CVR40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MVR56 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC565CVR40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566AVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566CVR40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565CVR40R2 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565MVR56R2 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC533CVR40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC535CVR40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC562MZP56R2 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC562MZP66R2 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC564CVR66 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MVR56R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MZP56R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MZP66R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC565CZP40R2 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565MZP56R2 | IC MCU 32BIT 1MB FLASH 388PBGA |
제품 세부 정보
설명
MCF5474VR266는 MCF547x ColdFire® 마이크로프로세서입니다.
특징
콜드파이어 V4e 코어
제한된 초차원 V4 콜드파이어 프로세서 코어
최대 266 MHz 최고 내부 코어 주파수 (410 MIPS [Dhrystone 2.1] @ 266 MHz)
하버드 건축
32K 바이트 명령어 캐시
32K 바이트 데이터 캐시
메모리 관리 단위 (MMU)
32개의 항목, 완전히 연관된 명령어 및 데이터 번역을 위한 별도의 뷰헤드 버퍼
유동점 단위 (FPU)
이중 정밀도 IEE-754 표준에 적합합니다
8개의 부동 소수점 레지스터
• 내부 마스터 버스 (XLB) 중재자
고성능 분할 주소 및 데이터 트랜잭션
다양한 주차 방식을 지원합니다
• 32비트 듀얼 데이터 레이트 (DDR) 동기 DRAM (SDRAM) 컨트롤러
66~133MHz 운용
DDR 및 SDR DRAM을 지원합니다.
기본 초기화 및 갱신
최대 4개의 칩을 선택하여 최대 1GB의 외부 메모리를 허용합니다.
• 버전 2.2 주변 부품 상호 연결 (PCI) 버스
32비트 목표 및 발사자 동작
최대 5개의 외부 PCI 마스터를 지원합니다.
33~66 MHz의 PCI 버스에서 XLB 분할자 비율로 작동합니다:1, 1:2, 그리고 1:4
• 유연한 다기능 외부 버스 (FlexBus)
플래시/롬, SRAM 및 주변 장치를 부팅하는 접착제 인터페이스를 제공합니다
6개의 칩까지 선택
33MHz에서 66MHz에서 작동
• 통신 I/O 서브 시스템
16채널 지능형 DMA 컨트롤러
2개의 10/100 Mbps 빠른 이더넷 컨트롤러 (FEC) 까지 각각 2Kbyte의 별도의 FIFO를 수신 및 전송합니다.
유니버설 시리즈 버스 (USB) 버전 2.0 장치 컨트롤러
1개의 제어장치와 6개의 프로그래밍 가능한 엔드포인트를 지원합니다.
공유된 엔드포인트 FIFO RAM 4K바이트와 엔드포인트 디스크립터 RAM 1K바이트
통합된 물리적 계층 인터페이스
4개의 프로그래밍 가능한 일련 컨트롤러 (PSC) 까지 각각 512바이트의 별도의 수신 및 전송 FIFO를 UART, USART, 모덤, 코덱 및 IrDA 1.1 인터페이스
I2C 주변 인터페이스
DMA 연쇄 주변 인터페이스 (DSPI)
• 선택적 암호화 가속기 모듈
∙ 집행 단위:
DES/3DES 블록 암호
AES 블록 암호
RC4 스트림 암호
MD5/SHA-1/SHA-256/HMAC 해시
무작위 숫자 생성기
• 32K 바이트 시스템 SRAM
중재 메커니즘은 내부 버스 마스터 사이에 대역폭을 공유합니다.
• 시스템 통합 단위 (SIU)
∙ 인터럽트 컨트롤러
경비견 타이머
2개의 32비트 슬라이스 타이머 알람 및 인터럽트 생성
최대 4개의 32비트 일반용 타이머, 비교 및 PWM 기능
주변 핀으로 복합화된 GPIO 포트
• 디버그 및 테스트 기능
ColdFire 배경 디버그 모드 (BDM) 포트
JTAG/IEEE 1149.1 테스트 액세스 포트
• PLL 및 시계 발전기
30~66.67MHz 입력 주파수 범위
• 작동 전압
1.5V 내부 논리
2~5V DDR SDRAM 버스 I/O
3.3V PCI, 플렉스버스 및 다른 모든 I/O
• 전력 소비 추정
1.5W 이하 (388 PBGA)
사양
속성 | 속성 값 |
---|---|
제조업자 | 프리스케일 / N✖P |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | MCF547x |
포장 | 트레이 |
단위 무게 | 0.113988 온스 |
장착 방식 | SMD/SMT |
상표명 | 콜드파이어 |
패키지 케이스 | 388-BBGA |
작동 온도 | 0°C ~ 70°C (TA) |
공급자 제품 패키지 | 388-PBGA (27x27) |
메모리 타입 | L1 캐시 SRAM |
I-O의 숫자 | 99 I/O |
속도 | 266MHz |
EEPROM 크기 | - |
코어 프로세서 | 콜드파이어 V4E |
RAM 크기 | 32K x 8 |
프로그램 메모리 | 롬 없는 |
주변 장치 | DMA, PWM, WDT |
연결성 | EBI/EMI, 이더넷, I2C, SPI, UART/USART, USB |
전압 공급-Vcc-Vdd | 10.43V ~ 1.58V |
코어 크기 | 32비트 |
프로그램 메모리 크기 | - |
데이터 변환기 | - |
오시레이터 타입 | 외관 |
버스 너비 | 1 코어 |
최대 작동 온도 | + 70C |
작동 온도 범위 | 0 C |
작동 공급 전압 | 1.5V |
인터페이스 타입 | 이더넷 I2C UART USB |
원자 | 콜드파이어 V4 |
프로세서 시리즈 | 콜드파이어 |
데이터 버스 너비 | 32비트 |
패키지 케이스 | TEPBGA-388 |
최대 시계 주파수 | 266 MHz |
L1-캐시 명령어 메모리 | 32kB |
L1-캐시 데이터 메모리 | 32kB |
데이터-RAM 크기 | 32kB |
I-O-전압 | 2.5V 3.3V |
타이머 카운터 수 | 4 x 32 비트 |
워치도그 타이머 | 워치도그 타이머 |
Mfr | N✖P USA Inc. |
패키지 | 트레이 |
제품 상태 | 새로운 디자인 을 위한 것 이 아니다 |
코어 크기 | 32-비트 단일 코어 |
연결성 | EBI/EMI 이더넷 I2C SPI UART/USART USB |
주변 장치 | DMA PWM WDT |
I-O의 숫자 | 99 |
프로그램 메모리 타입 | 롬 없는 |
전압 공급-Vcc-Vdd | 1.43V ~ 1.58V |
장착형 | 표면 마운트 |
패키지 케이스 | 388-BBGA |
기본 제품 번호 | MCF5474 |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
MCF5475ZP266 마이크로 컨트롤러 및 프로세서 |
32비트, 266.66MHz, 리스크 프로세서, PBGA388 | N✖P 반도체 | MCF5474VR266 대 MCF5475ZP266 |
MCF5485CZP200 마이크로 컨트롤러 및 프로세서 |
32비트, 200MHz, 리스크 프로세서, PBGA388 | N✖P 반도체 | MCF5474VR266 대 MCF5485CZP200 |
MCF5484CVR200 마이크로 컨트롤러 및 프로세서 |
32비트, 200MHz, 리스크 프로세서, PBGA388 | N✖P 반도체 | MCF5474VR266 대 MCF5484CVR200 |
MPC8245TZU300D 마이크로 컨트롤러 및 프로세서 |
RISC 마이크로프로세서, 32비트, 300MHz, CMOS, PBGA352, 35 X 35MM, 1.70MM HEIGHT, 1.27MM PITCH, CAVITY-UP, TBGA-352 | 모토로라 반도체 제품 | MCF5474VR266 대 MPC8245TZU300D |
MCF5485CVR200 마이크로 컨트롤러 및 프로세서 |
32비트, 200MHz, 리스크 프로세서, PBGA388 | N✖P 반도체 | MCF5474VR266 대 MCF5485CVR200 |
MCF5475VR266 마이크로 컨트롤러 및 프로세서 |
32비트, 266.66MHz, 리스크 프로세서, PBGA388 | N✖P 반도체 | MCF5474VR266 대 MCF5475VR266 |
XPC8240RZU250E 마이크로 컨트롤러 및 프로세서 |
리스크 프로세서 | N✖P 반도체 | MCF5474VR266 대 XPC8240RZU250E |
MCF5484CZP200 마이크로 컨트롤러 및 프로세서 |
32비트, 200MHz, 리스크 프로세서, PBGA388 | N✖P 반도체 | MCF5474VR266 대 MCF5484CZP200 |
MPC8245TVV266D 마이크로 컨트롤러 및 프로세서 |
32비트, 266MHz, 리스크 프로세서, PBGA352 | N✖P 반도체 | MCF5474VR266 대 MPC8245TVV266D |
MCF5472VR200 마이크로 컨트롤러 및 프로세서 |
32비트, 200MHz, 리스크 프로세서, PBGA388, 27 X 27 MM, MS-034AAL-1, PBGA-388 | 로체스터 전자제품 LLC | MCF5474VR266 대 MCF5472VR200 |
