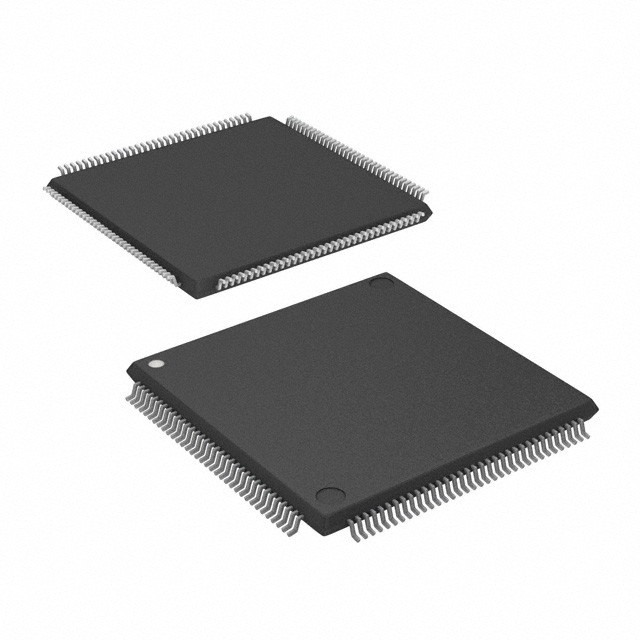

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP 마이크로칩 기술

설명

AT32UC3A3는 AVR32 UC RISC 프로세서를 기반으로 66MHz까지의 주파수에서 작동하는 완전한 시스템 온 칩 마이크로 컨트롤러입니다. AVR32 UC는 고성능 32 비트 RISC 마이크로 프로세서 코어입니다.비용에 민감한 임베디드 애플리케이션을 위해 설계된, 특히 낮은 전력 소비, 높은 코드 밀도 및 높은 성능에 중점을 두었습니다.

특징

• 고성능 저전력 AVR®32 UC 32비트 마이크로 컨트롤러
DSP 명령어 집합을 포함한 컴팩트 한 주기 RISC 명령어 집합
읽기-변경-쓰기 명령어 및 원자 비트 조작
1.49DMIPS/MHz를 수행합니다.
• 최대 91DMIPS 플래시에서 66MHz에서 실행 (1 대기 상태)
• 최대 54 DMIPS 플래시에서 36MHz에서 실행 (0 대기 상태)
기억 보호 단위
• 다층 버스 시스템
높은 성능의 데이터 전송을 위한 별도의 버스
8 주변 DMA 채널 (PDCA) 주변 통신의 속도를 향상시킵니다.
4개의 일반 DMA 채널
• 내부 고속 플래시
256KBytes, 128KBytes, 64KBytes 버전
36MHz까지 단주기 플래시 액세스
최대 속도에서 명령어 실행을 최적화하는 Prefetch 버퍼
4ms 페이지 프로그래밍 시간 및 8ms 풀 칩 지우기 시간
100000번의 기록주기, 15년 데이터 저장능력
플래시 보안 잠금 및 사용자 정의 구성 영역
• 내부 고속 SRAM
64KBytes 단주기 접속, CPU 로컬 버스에 연결
다층 버스 시스템에서 64KBytes
• 인터럽트 컨트롤러
프로그램 가능한 우선 순위와 함께 자율 벡터 낮은 지연 중단 서비스
• 시스템 기능
내부 RC 시계와 32KHz 오시레이터 1개를 포함한 전력 및 시계 관리자
두 개의 다목적 오시레이터와 두 단계 잠금 루프 (PLL)
경비견 타이머, 실시간 시계 타이머
• 외적 인 기억
SDRAM, SRAM, NandFlash (1비트 및 4비트 ECC), 컴팩트 플래시를 지원합니다.
최대 66MHz
• 외부 저장 장치 지원
멀티미디어카드 (MMC), 보안 디지털 (SD), SDIO V1.1
CE-ATA, FastSD, 스마트 미디어, 컴팩트 플래시
메모리 스틱: 표준 형식 V1.40, PRO 포맷 V1.00마이크로
IDE 인터페이스
• AT32UC3A3256S, AT32UC3A3128S 및 AT32UC3A364S에 대한 한 가지 고급 암호화 시스템 (AES)
256~192~128비트 키 알고리즘, FIPS PUB 197 사양을 준수
버퍼 암호화/복호화 기능
• 유니버설 시리즈 버스 (USB)
High-Speed USB (480Mbit/s) 디바이스/MiniHost on-The-Go (OTG)
DMA 채널을 통해 유연한 엔드 포인트 구성 및 관리
✓ 픽업을 포함한 칩 내 트랜시버
• 8채널 10비트 아날로그-디지털 변환기, 디지털 IO와 멀티플렉스
• 두 개의 3채널 16비트 타이머/ 카운터 (TC)
• 4개의 유니버설 싱크론/아시크론 수신기/전달기 (USART)
독립적인 바우드레이트 생성기, SPI, IrDA 및 ISO7816 인터페이스 지원
하드웨어 손잡이, RS485 인터페이스 및 모덤 라인 지원
• 두 개의 마스터/슬래브 시리즈 주변 인터페이스 (SPI) 와 칩 선택 신호
• 한 개의 동기 일련 프로토콜 컨트롤러
I2S 및 일반 프레임 기반 프로토콜을 지원합니다.
• 두 개의 마스터 / 슬래브 두 개의 와이어 인터페이스 (TWI), 400kbit/s I2C 호환
• 칩에 있는 디버그 시스템 (JTAG 인터페이스)
Nexus 클래스 2+, 런타임 컨트롤, 침입적이지 않은 데이터 및 프로그램 추적
• 110 일반 목적의 입력/출력 (GPIO)
표준 또는 고속 모드
∙ 전환 가능성: 최대 66MHz
• 144핀 TBGA 및 LQFP
• 단일 3.3V 전원 공급
