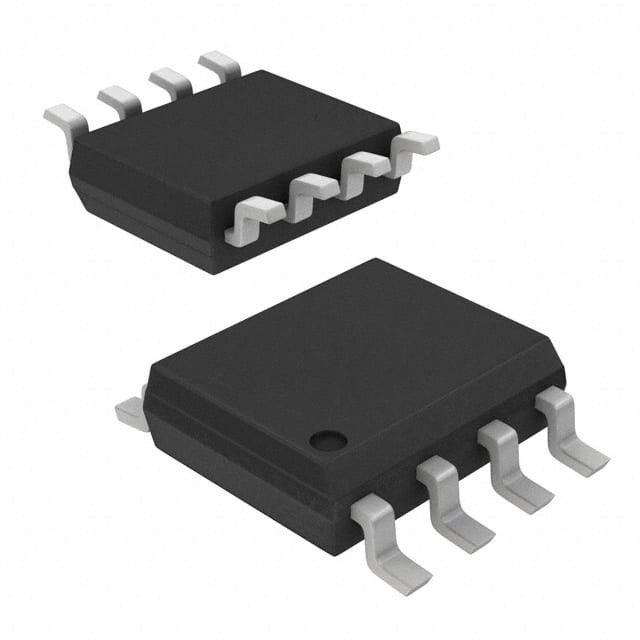

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC 마이크로칩 기술

전반적인 설명

ATtiny25/45/85는 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATtiny25/45/85는 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..

특징

• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러
• 고급 RISC 아키텍처
120 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
• 비휘발성 프로그램 및 데이터 메모리
2/4/8K 바이트 시스템 내 프로그래밍 프로그램 메모리 플래시
• 내구성: 10,000 번 기록/삭제 주기
128/256/512 바이트 시스템 내 프로그래밍 가능한 EEPROM
• 내구성: 10만 번 기록/삭제
128/256/512 바이트 내부 SRAM
자율 프로그래밍 플래시 프로그램 및 EEPROM 데이터 보안을 위한 프로그래밍 잠금
• 주변 기능
Prescaler와 두 개의 PWM 채널을 가진 8 비트 타이머 / 카운터
8비트 고속 타이머/특별 프레스칼러를 가진 카운터
• 2개의 고주파 PWM 출력과 별도의 출력 비교 레지스터
• 프로그램 할 수 있는 죽은 시간 생성기
USI 시작 상태 탐지기와 함께 보편적인 일련 인터페이스
10비트 ADC
• 4개의 단편 채널
• 2개의 디퍼셜 ADC 채널 페어와 프로그래밍 가능한 가이드 (1x, 20x)
• 온도 측정
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
• 마이크로 컨트롤러 의 특별 특성
debugWIRE 온칩 디버그 시스템
SPI 포트를 통해 시스템 내 프로그래밍
외부 및 내부의 끊어질 수 있는 소스
저전력 비동기, ADC 소음 감축 및 전력 종료 모드
강화 된 전원 켜기 재설정 회로
프로그램 할 수 있는 브라운 아웃 감지 회로
내부 정렬 오시레이터
• I/O 및 패키지
6개의 프로그래밍 가능한 I/O 라인
8핀 PDIP, 8핀 SOIC, 20패드 QFN/MLF, 8핀 TSSOP (ATtiny45/V만)
• 작동 전압
¥ 1.8 - 5.5V ATtiny25V/45V/85V
∙ 2.7 - 5.5V ATtiny25/45/85
• 속도 등급
ATtiny25V/45V/85V: 0 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny25/45/85: 0 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• 산업용 온도 범위
• 낮은 전력 소모
- 액티브 모드:
1MHz, 1.8V: 300μA
- 전원 차단 모드:
• 1.8V에서 0.1 μA
