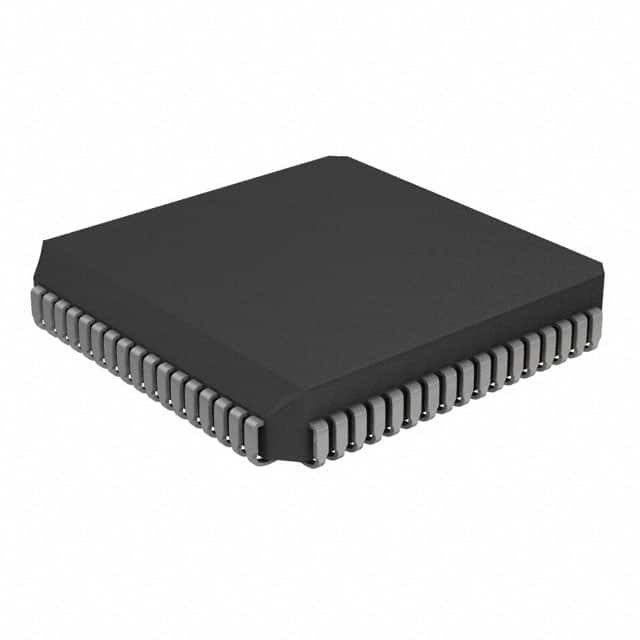

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC 마이크로칩 기술

전반적인 설명

이 데이터 셰이트는 PIC17C7XX 그룹의 PIC17CXXX 마이크로 컨트롤러를 포함합니다.

마이크로컨트롤러 핵심 특징:
• 단 한 단어 의 58 개 의 명령어 를 배울 수 있다
• 모든 단일 사이클 명령어 (121 ns) 는 프로그램 브랜치와 테이블 읽기/쓰기를 제외하고는 두 사이클입니다.
• 작동 속도:
- DC - 33 MHz 시계 입력
- DC - 121 ns 명령 주기
• 8 x 8 단일 사이클 하드웨어 멀티플리커
• 중단 가능성
• 16 레벨 깊이 하드웨어 스택
• 직접적, 간접적 및 상대적 주소 모드
• 내부/외부 프로그램 메모리 실행, 64K x 16 프로그램 메모리 공간을 처리 할 수 있습니다.

주변 기능:
• 개별 방향 제어와 함께 최대 66 개의 I/O 핀
• 10비트, 다채널 아날로그-디지털 변환기
• 직접 LED 드라이브를위한 높은 전류 싱크 / 소스
• 4개의 캡처 입력 핀
- 캡처 16 비트, 최대 해상도 121 ns
• 3개의 PWM 출력 (1~10비트 해상도)
• TMR0: 16 비트 타이머/ 카운터
8비트 프로그래밍 가능한 프레스컬러
TMR1: 8비트 타이머/ 카운터
TMR2: 8비트 타이머/ 카운터
• TMR3: 16비트 타이머/ 카운터
• 독립적인 바드 속도 생성기와 함께 두 유니버설 동기 비동기 수신기 송신기 (USART/SCI)
• SPITM 및 I2C 모드 (I2C 마스터 모드 포함) 와 함께 동기 일련 포트 (SSP)

마이크로컨트롤러의 특수 특징:
• 전원 재설정 (POR), 전원 시작 타이머 (PWRT) 및 오시레이터 시작 타이머 (OST)
• 자신만의 칩에 탑재된 RC 오시일레이터와 함께 워치도그 타이머 (WDT) 가 안정적인 작동을 위해
• 브라운 아웃 리셋
• 코드 보호
• 에너지 절감 SLEEP 모드
• 선택 가능한 오시레이터 옵션

CMOS 기술:
• 저전력, 고속 CMOS EPROM 기술
• 완전 한 정적 설계
• 넓은 작동 전압 범위 (3.0V ~ 5.5V)
• 상업용 및 산업용 온도 범위
• 낮은 전력 소모
- < 5mA @ 5V, 4MHz
- 100μA 전형적 @ 4.5V, 32kHz
- < 1μA 전형적 대기 전류 @ 5V
