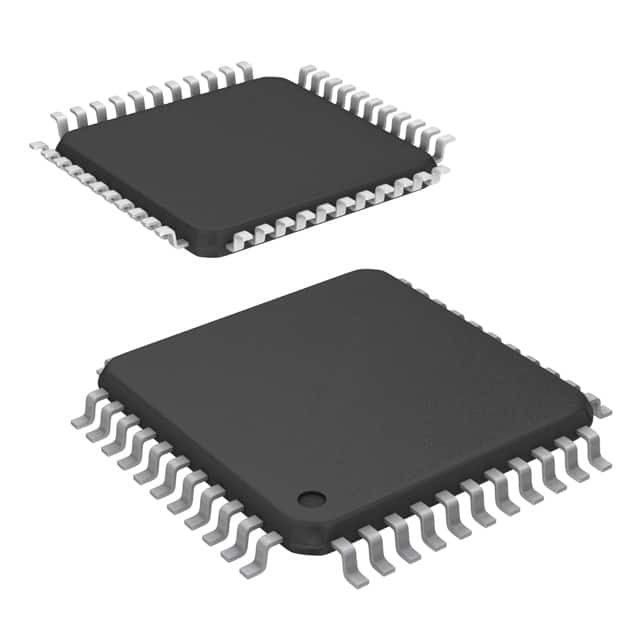

CY8C27543-24AXI IC MCU 8BIT 16KB FLASH 44TQFP 인피니언 테크놀로지

PSoC® 기능 전반

PSoC® 제품군은 많은 칩에 있는 제어장치와 혼합 신호 배열으로 구성된다. 이 장치들은 여러 전통적인 MCU 기반 시스템 구성 요소를 하나의,저비용 단일 칩 프로그래밍 장치PSoC 장치에는 아날로그 및 디지털 논리의 구성 가능한 블록과 프로그래밍 가능한 상호 연결 장치가 포함됩니다.이 아키텍처는 사용자가 각 개별 응용 프로그램의 요구 사항에 맞는 사용자 정의 주변 장치 구성을 만들 수 있습니다.또한 빠른 CPU, 플래시 프로그램 메모리, SRAM 데이터 메모리 및 구성 가능한 IO는 편리한 핀아웃 및 패키지에 포함되어 있습니다.

특징

■ 강력 한 하버드 아키텍처 프로세서
M8C 프로세서 속도 24MHz
8x8 곱, 32비트 축적
높은 속도에 낮은 전력
3.0~5.25V 작동 전압
∙ 온칩 스위치 모드 펌프 (SMP) 를 사용하여 1.0V까지 작동 전압
산업용 온도 범위: -40°C ~ +85°C
■ 고급 주변 장치 (PSoC 블록)
12 레일-레일 아날로그 PSoC 블록은 다음을 제공합니다.
- 최대 14비트 ADC
- 최대 9비트 DAC
- 프로그램 가능한 가이드 앰플리퍼
- 프로그래밍 가능한 필터와 비교기
8 디지털 PSoC 블록은 다음을 제공합니다.
- 8~32비트 타이머, 카운터 및 PWM
- CRC 및 PRS 모듈
- 최대 2개의 풀 듀플렉스 UART
- 여러 SPITM 마스터 또는 노예
- 모든 GPIO 핀에 연결
복합적인 주변기기
■ 정확성, 프로그래밍 할 수 있는 시계
내부 2.5% 24/48 MHz 오시레이터
24/48MHz 선택적 32kHz 크리스탈
선택적인 외부 오시레이터, 최대 24MHz
경비견과 수면을 위한 내부 오시레이터
■ 칩 내 유연 한 메모리
16K 플래시 프로그램 저장장 50,000 삭제/쓰기 주기가
256 바이트 SRAM 데이터 저장
시스템 내 연쇄 프로그래밍 (ISSP)
일부 플래시 업데이트
유연한 보호 방식
플래시 에뮬레이션
■ 프로그래밍 가능한 핀 구성
25mA 모든 GPIO에 싱크
모든 GPIO에서 위, 아래, 높은 Z, 강, 또는 오픈 드레인 드라이브 모드를 당겨
GPIO에서 최대 12개의 아날로그 입력
4개의 30mA 아날로그 출력 GPIO
모든 GPIO에서 설정할 수 있는 중단
■ 추가 시스템 자원
400kHz까지 I2CTM 슬레이브, 마스터, 멀티 마스터
경비견 과 잠자리 타이머
사용자 설정 가능한 저전압 감지
통합감독회로
✓ 칩 내 정밀 전압 참조
■ 완전한 개발 도구
자유 개발 소프트웨어 (PSoC 디자이너TM)
✅ 완전 기능, 회로 에뮬레이터 및 프로그래머
전속 에뮬레이션
복잡한 정점 구조
128K 트레스 메모리
