C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP 실리콘 연구소

시스템 개요

C8051F330/1/2/3/4/5 장치는 완전히 통합된 혼합 신호 시스템-온-칩 MCU입니다. 강조 된 기능은 아래에 나열되어 있습니다. 특정 제품 기능 선택에 대한 표 1.1를 참조하십시오.

• 고속 파이프 라인 8051 호환 마이크로 컨트롤러 코어 (25 MIPS까지)

• 시스템 내, 풀 스피드, 침입적이지 않은 디버그 인터페이스 (칩)
• 아날로그 멀티플렉서와 함께 진정한 10 비트 200 ksps 16 채널 단일 끝 / 차원 ADC
• 10비트 전류 출력 DAC
• 정밀 프로그래밍 가능한 25 MHz 내부 오시일레이터
• 최대 8kB의 칩 플래시 메모리 512 바이트가 예약되어 있습니다.
• 768 바이트의 칩 내 RAM
• 하드웨어에 구현된 SMBus/I2C, 향상된 UART 및 향상된 SPI 일련 인터페이스
• 일반용 16비트 타이머 네 개
• 세 개의 캡처/비교 모듈과 워치도그 타이머 기능을 가진 프로그래밍 가능한 카운터/타이머 배열 (PCA)
• 칩 내 전원 재설정, VDD 모니터 및 온도 센서
• 칩 내 전압 비교 장치
• 17 포트 I/O (5V 용량)

아날로그 주변 장치

- 10비트 ADC (F330/2/4만)
• 최대 200 kps
• 최대 16개의 외부 단일 끝 또는 차원 입력
• 내부 VREF, 외부 핀 또는 VDD에서 VREF
• 변환 소스의 내부 또는 외부 시작
• 내장 온도 센서
- 10비트 전류 출력 DAC (F330만)
- 비교기
• 프로그래밍 할 수 있는 히스테레시스 및 반응 시간
• 중단 또는 리셋 소스로 구성 할 수 있습니다.
낮은 전류 (0.4 μA)
칩 내 디버깅
- 칩 디버그 회로는 전체 속도, 비 침입적인 시스템 디버그를 촉진합니다 (예제기가 필요하지 않습니다)
- 정지점, 단일 단계, 검사 / 수정 메모리 및 레지스터를 제공합니다
- ICE 칩, 목표 포드 및 소켓을 사용하는 에뮬레이션 시스템보다 뛰어난 성능
- 저렴한 비용, 완전한 개발 키트
공급 전압 2.7~3.6V
- 전형적인 작동 전류: 25MHz에서 6.4mA;
9μA, 32kHz
- 전형적인 정지 모드 전류: 0.1 μA
온도 범위: 40 ~ + 85 °C
고속 8051 μC 코어
- 파이프라인 명령어 아키텍처: 1 또는 2 시스템 클럭에서 명령어의 70%를 실행
- 최대 25 MIPS 처리량 25 MHz 클럭
- 확장 인터럽트 핸들러 메모리
- 768 바이트 내부 데이터 RAM (256 + 512)
- 8kB (F330/1), 4kB (F332/3), 또는 2kB (F334/5) 플래시; 시스템 내 프로그래밍 가능한 512바이트 부문 512바이트는 8kB 장치에 예약되어 있습니다
디지털 주변 장치
- 17 포트 I/O; 모든 5 V는 높은 싱크 전류를 허용
- 하드웨어 향상된 UART, SMBusTM 및 향상된 SPITM 일련 포트
- 4개의 일반용 16비트 카운터/타이머
- 16 비트 프로그래밍 가능한 카운터 배열 (PCA) 3 캡처 / 비교 모듈
- PCA 또는 타이머와 외부 시계 소스를 사용하여 실시간 시계 모드
시계 출처
- 2개의 내부 오시레이터:
• ± 2%의 정확도로 24.5MHz는 결정이 없는 UART 동작을 지원합니다.
• 80/40/20/10 kHz 낮은 주파수, 낮은 전력
- 외부 오시레이터: 크리스탈, RC, C, 또는 시계 (1 또는 2 핀 모드)
- 비행 중 시계 소스 사이를 전환 할 수 있습니다; 에너지 절약 모드에서 유용합니다.

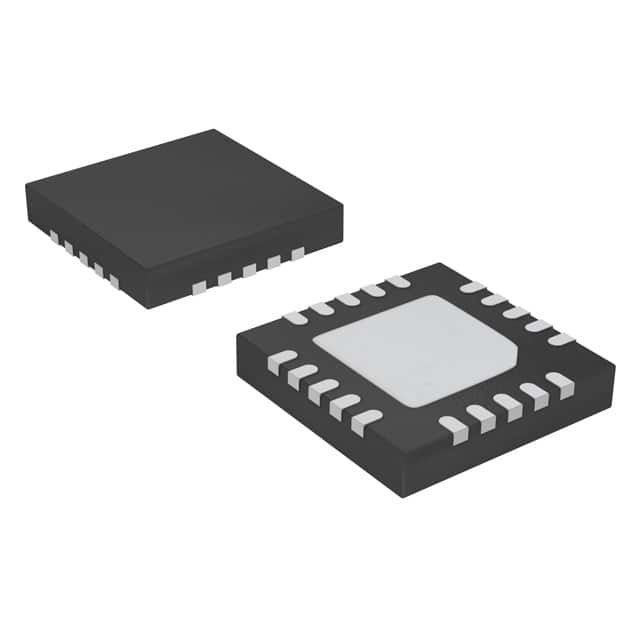

20핀 QFN 패키지
