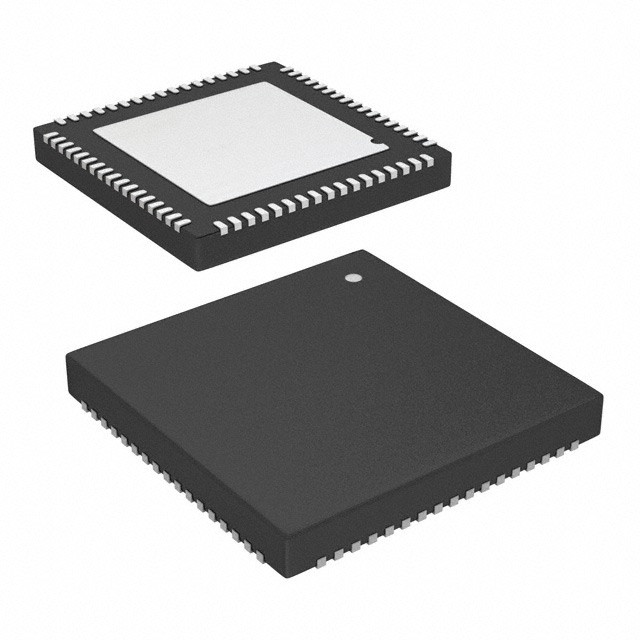

CY8C5868LTI-LP039 IC MCU 32BIT 256KB FLASH 68QFN 인피니언 테크놀로지

일반 설명

구성 가능한 블록의 독특한 배열로 PSoC®5는 하나의 칩에서 MCU, 메모리, 아날로그 및 디지털 주변 기능을 제공하는 진정한 시스템 수준의 솔루션입니다.CY8C52 가족은 신호 획득의 현대적인 방법을 제공합니다, 신호 처리 및 높은 정확성, 높은 대역폭 및 높은 유연성을 가진 제어. 아날로그 기능은 열쌍 (동전압 근처) 에서 초음파 신호까지의 범위를 포함합니다.CY8C52 가족은 각 GPIO 핀에 수십 개의 데이터 획득 채널과 아날로그 입력을 처리 할 수 있습니다.. CY8C52 가족은 또한 USB, 멀티 마스터 I2C 및 CAN와 같은 인터페이스를 포함한 일부 부품 번호를 갖춘 고성능 구성 가능한 디지털 시스템입니다. 통신 인터페이스 외에도CY8C52 가족은 구성하기 쉬운 논리 배열을 가지고 있습니다, 모든 I/O 핀에 유연한 라우팅, 그리고 고성능 32비트 ARM® CortexTM-M3 마이크로프로세서 코어.설계자는 PSoC® CreatorTM를 사용하여 미리 구성된 컴포넌트와 부울 원리들의 풍부한 라이브러리를 사용하여 시스템 레벨 디자인을 쉽게 만들 수 있습니다., 계층적인 스케마틱 디자인 입력 도구.CY8C52 가족은 간단한 펌웨어 업데이트를 통해 마지막 분 디자인 변경을 쉽게 수용하는 동시에 재료의 아날로그 및 디지털 청구서 통합을 위해 비교할 수없는 기회를 제공합니다..

특징

■ 32비트 ARM Cortex-M3 CPU 코어
□ 40MHz DC 동작
□ 플래시 프로그램 메모리, 최대 256 KB, 10만 회 기록, 20 년 보존, 여러 가지 보안 기능
□ 최대 64 KB SRAM 메모리
□ 2KB EEPROM 메모리, 1백만 회, 20년 저장
□ 다층 AHB 버스 접속으로 24채널 DMA
• 프로그래밍 가능한 연쇄 디스크립터와 우선 순위
• 32-비트 전송 지원
■ 저전압, 극저전력
□ 넓은 작동 전압 범위: 0.5V ~ 5.5V
□ 0.5V 출력에서 1.8V 출력에서 5.0V 출력까지의 고효율 부스프레저 조절기
□ 6MHz에서 2mA
□ 저전력 모드
• 300 nA 램 보유 및 LVD와 함께 겨울잠 모드
• 2 μA 잠자리 모드, 실시간 시계 및 저전압 리셋
■ 다재다능한 I/O 시스템
□ 28~72개의 I/O (62개의 GPIO, 8개의 SIO, 2개의 USBIO[1])
□ 모든 GPIO를 디지털 또는 아날로그 주변 라우팅
□ 모든 GPIO에서 LCD 직접 드라이브, 최대 46x16 세그먼트 [1]
□ 1.2V에서 5.5V I/O 인터페이스 전압, 최대 4 영역
□ 어떤 핀이나 포트에서도 마스크가 가능하고 독립적인 IRQ
□ 슈미트 트리거 TTL 입력
□ 모든 GPIO는 개방된 배수 높은 / 낮은, 끌어올림 / 아래, 높은 Z 또는 강한 출력으로 구성됩니다.
□ 재설정 (POR) 에서 전력 상태에서 구성 가능한 GPIO 핀 상태
□ SIO에서 25mA 침몰
■ 디지털 주변 장치
□ 20~24개의 프로그래밍 가능한 PLD 기반의 유니버설 디지털 블록
□ 전체 CAN 2.0b 16 RX, 8 TX 버퍼 [1]
□ 내부 오시일레이터를 사용하는 풀 스피드 (FS) USB 2.0 12 Mbps [1]
□ 16비트 설정 가능한 4개의 타이머, 카운터, PWM 블록
□ 표준 주변 장치 의 도서관
• 8, 16, 24, 32 비트 타이머, 카운터, PWM
• SPI, UART, I2C
• 카탈로그에서 사용할 수 있는 다른 많은 제품
□ 첨단 주변 장치 의 도서관
• 주기적 부재 점검 (CRC)
• 유사 무작위 염기서열 (PRS) 생성기
• LIN 버스 20
• 사각형 해독기
■ 아날로그 주변 장치 (1.71V ≤ Vdda ≤ 5.5V)
□ 1.024V±0.1% 내부 전압 기준 -40°C ~ +85°C (14ppm/°C)
□ SAR ADC, 1 Msps에서 12 비트 [1]
□ 75 ns 응답 시간 2 대 비교 장치
■ 프로그래밍, 디버깅, 추적
□ JTAG (4선), Serial Wire Debug (SWD) (2선), Single Wire Viewer (SWV), TRACEPORT 인터페이스
□ 코르텍스-M3 플래시 패치 및 브레이크포인트 (FPB) 블록
□ Cortex-M3 Embedded Trace MacrocellTM (ETMTM) 는 명령어 추적 스트림을 생성합니다.
□ Cortex-M3 데이터 워치 포인트 및 추적 (DWT) 은 데이터 추적 정보를 생성합니다.
□ Cortex-M3 기기 추적 매크로셀 (ITM) 은 프린트 방식의 디버깅에 사용될 수 있습니다.
□ DWT, ETM 및 ITM 블록은 SWV 또는 TRACEPORT를 통해 오프칩 디버그 및 추적 시스템과 통신합니다.
□ I2C, SPI, UART, USB 및 다른 인터페이스 를 통해 지원 되는 부트 로더 프로그래밍
■ 정확성, 프로그래밍 가능한 시계
□ 1~72MHz 내부 오시레이터 ±1% (전 온도 및 전압 범위에서) PLL
□ 크리스탈 PPM 정확성을 위한 4~33MHz 크리스탈 오시레이터
□ 40MHz까지의 내부 PLL 시계 생성
□ 32.768kHz 시계 결정 오시레이터
□ 1 kHz, 100 kHz 로 저전력 내부 오시레이터
■ 온도 및 포장
□ -40°C ~ +85°C 산업 온도
□ 48핀 SSOP, 68핀 QFN 및 100핀 TQFP 패키지 옵션
