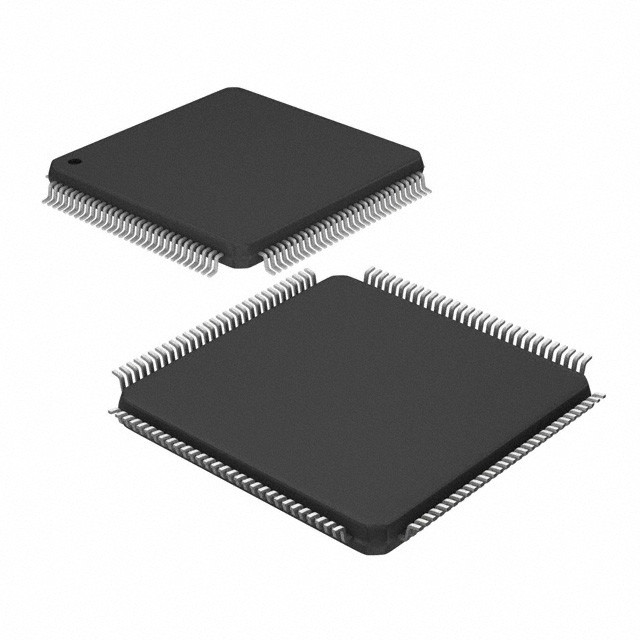

MB90223PF-GT-137-BND IC MCU 16BIT 64KB MROM 120PQFP 인피니언 테크놀로지

■ OUTLINE

The MB90220 series of general-purpose high-performance 16-bit microcontrollers has been developed primarily for applications that demand high-speed real-time processing and is suited for industrial applications, 사무실 자동화 장비, 프로세스 제어 및 기타 응용 프로그램.F2MC-16F CPU는 F2MC*-16 패밀리를 기반으로 고도의 언어 지원 기능과 작업 전환 기능을 개선했습니다., 그리고 추가 주소 모드.
칩 내 주변 장치에는 4채널 PWC 타이머, 4채널 ICU (인पुट 캡처 유닛), 1채널 24비트 타이머 카운터, 8채널 OCU (출력 비교 유닛),6채널 16비트 재충전 타이머, 2채널 16비트 PPG 타이머, 16개의 입력을 가진 10비트 A/D 변환기, UART 기능이 있는 4채널 시리즈 포트 (한채널에는 CTS 기능이 포함되어 있습니다).

■ 특징

F2MC-16F CPU
최소 실행 시간: 62.5 ns/16 MHz 오시슬레이션 (무용 제어 시스템을 사용하여)
• 컨트롤러 를 위해 최적화 된 명령어 집합
F2MC-16 (H) 와 상향 객체 호환
다양한 데이터 타입 (비트, 바이트, 워드, 긴 워드)
운영 속도를 높이기 위해 교육 주기가 개선되었습니다.
확장 된 주소 모드: 25 종류
높은 코딩 효율성
접근 방법 (선형 포인터로 은행 접근)
강화된 곱셈 및 나?? 명령어 (서명된 명령어 추가)
32비트 축전기를 이용한 보다 높은 정밀 작업
• 확장된 지능형 I/O 서비스 (명령으로부터 독립된 자동 전송 기능)
액세스 영역은 64Kbytes로 확장
• 고수준 언어 (C) 와 멀티태스킹에 적용 가능한 향상된 명령어 집합
시스템 스택 포인터
향상된 포인터 간접 명령어
배럴 전환 명령
스택 체크 기능
• 실행 속도 증가: 8-바이트 명령어 대기열
• 강력한 인터럽트 기능: 8 레벨, 28개의 소스

주변 자원

• 마스크 롬: 64 Kbyte (MB90223)
96 Kbytes (MB90224)
EPROM: 96 Kbytes (MB90W224A/W224B)
• 일회용 PROM: 96 Kbyte (MB90P224A/P224B)
• 램: 3K바이트 (MB90223)
4.5 Kbytes (MB90224/MB90W224A/P224A/W224B/P224B)
5K 바이트 (MB90V220)
• 일반용 포트: 최대 102개의 채널
• ICU (인पुट 캡처 유닛): 4 채널
• 24비트 타이머 카운터: 1 채널
• OCU (출력 비교 단위): 8개의 채널
• 시간 측정 기능과 함께 PWC 타이머: 4 채널
• 10비트 A/D 변환기: 16개의 채널
UART: 4개의 채널 (한 개의 채널에는 CTS 기능이 포함되어 있습니다)
• 16비트 재충전 타이머 출력, 외부 시계 및 게이트 기능이 전환: 6개의 채널
• 16비트 PPG 타이머: 2개의 채널
• DTP/외부 중단 입력: 8 채널 (그 중 5개는 가장자리 감지 기능만 가지고 있습니다)
• 기록 억제 RAM: 0.5 Kbyte (MB90V220의 1 Kbyte)
• 시간 기준 카운터: 18 비트
• 시계 기어 기능
• 저전력 소비 모드
잠자리 모드
정지 모드
하드웨어 대기 모드
