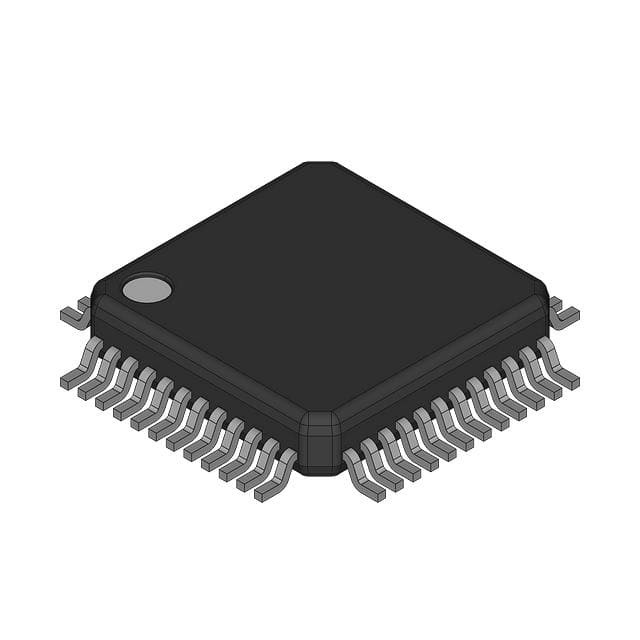

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP 광장 마이크로

[루미너리 마이크로, 인크]

건축적 개요

루미너리 마이크로 스텔라리스TM 마이크로 컨트롤러 제품군 (첫 번째 ARM® 코텍스TM-M3 기반 컨트롤러) 은 비용에 민감한 임베디드 마이크로 컨트롤러 애플리케이션에 고성능 32비트 컴퓨팅을 제공합니다.이 선구적인 부품들은 고객들에게 기존 8비트 및 16비트 장치와 동등한 비용으로 32비트 성능을 제공합니다.작은 발자국을 가진 패키지입니다.

제품 특성

LM3S801 마이크로컨트롤러는 다음과 같은 제품 특징을 포함합니다.
■ 32비트 RISC 성능
작은 발자국 임베디드 애플리케이션에 최적화된 32비트 ARM® CortexTM-M3 v7M 아키텍처
높은 코드 밀도를 위한 Thumb® 호환된 Thumb-2-only 명령어 집합 프로세서 코어
50MHz 동작
하드웨어 분할 및 단일 사이클 곱셈
통합된 네스트드 벡터 인터럽트 컨트롤러 (NVIC) 가 결정적인 인터럽트 처리 기능을 제공합니다.
26개의 중간에 8개의 우선 순위가 있습니다.
- 메모리 보호 장치 (MPU) 는 보호 된 운영 체제 기능을 위한 특권 모드를 제공합니다.
- 데이터의 비대칭 접근, 데이터를 효율적으로 메모리에 저장할 수 있도록
원자 비트 조작 (비트 밴딩) 은 최대 메모리 사용량과 원활한 주변 제어
■ 내부 기억력
64 KB 단주기 플래시
• 사용자 관리 플래시 블록 보호 2KB 블록 기반
• 사용자 관리 플래시 데이터 프로그래밍
• 사용자 정의 및 관리 플래시 보호 블록
8 KB 단주기 SRAM
■ 일반용 타이머
3개의 타이머, 각각은 단일 32비트 타이머 또는 두 개의 16비트 타이머로 구성될 수 있습니다.
32비트 타이머 모드:
• 프로그램 할 수 있는 단발 타이머
• 프로그램 할 수 있는 주기적 타이머
• 외부 32.768KHz 시계 를 입력 장치 로 사용 할 때 실시간 시계
• 컨트롤러가 디버깅 중에 CPU Halt 플래그를 주장할 때 주기적 및 일회성 모드에서 사용자 활성화 스톨링
16비트 타이머 모드:
• 8비트 프레스칼러를 가진 일반용 타이머 기능
• 프로그램 할 수 있는 단발 타이머
• 프로그램 할 수 있는 주기적 타이머
• 컨트롤러가 디버깅 중에 CPU Halt 플래그를 주장할 때 사용자에 의해 허용되는 스톨링
16비트 입력 캡처 모드:
• 입력 가장자리 수를 캡처
• 입력 엣지 시간 캡처
16비트 PWM 모드:
• PWM 신호의 소프트웨어 프로그래밍 출력 역전과 함께 간단한 PWM 모드
■ ARM FiRM을 준수하는 워치드그 타이머
프로그램 가능한 로드 레지스터가 있는 32비트 다운 카운터
별도의 감시견 시계
- 인터럽트 마스킹으로 프로그래밍 가능한 인터럽트 생성 로직
✅ 로크 레지스트 보호
✓ 활성화 / 비활성화 로직을 재설정
- 컨트롤러가 디버깅 중에 CPU Halt 플래그를 표시할 때 사용자에 의해 설정된 스톨링
■ 동기 일련 인터페이스 (SSI)
마스터 또는 슬래브 작업
프로그램 할 수 있는 클럭 비트 속도 및 프리스케일
16비트 너비, 8개 위치 깊이의 별도의 전송 및 수신 FIFO
- Freescale SPI, MICROWIRE 또는 Texas Instruments의 동기 일련 인터페이스에 대한 프로그래밍 가능한 인터페이스 동작
4에서 16 비트까지 프로그래밍 가능한 데이터 프레임 크기
진단/디버깅 테스트를 위한 내부 루프백 테스트 모드
■ UART
2개의 완전히 프로그래밍 가능한 16C550형 UART
16x8 전송 (TX) 및 16x12 수신 (RX) FIFO를 분리하여 CPU 중단 서비스 부하를 줄이십시오.
분수 분자와 함께 프로그래밍 할 수 있는 baud-rate 생성기
프로그램 가능한 FIFO 길이, 1 바이트 깊이 동작을 포함하여 전통적인 이중 버퍼 인터페이스를 제공합니다.
FIFO 트리거 레벨 1/8, 1/4, 1/2, 3/4, 7/8
시작, 정지 및 패리티를 위한 표준 비동기 통신 비트
잘못된 시작 비트 탐지
✅ 라인브레이크 생성 및 탐지
(연속...)

대상 애플리케이션

■ 공장 자동화 및 제어
■ 산업용 전원 제어 장치
■ 건물 및 가정 자동화
■ 브러쉬 없는 DC 및 AC 인덕션 모터
