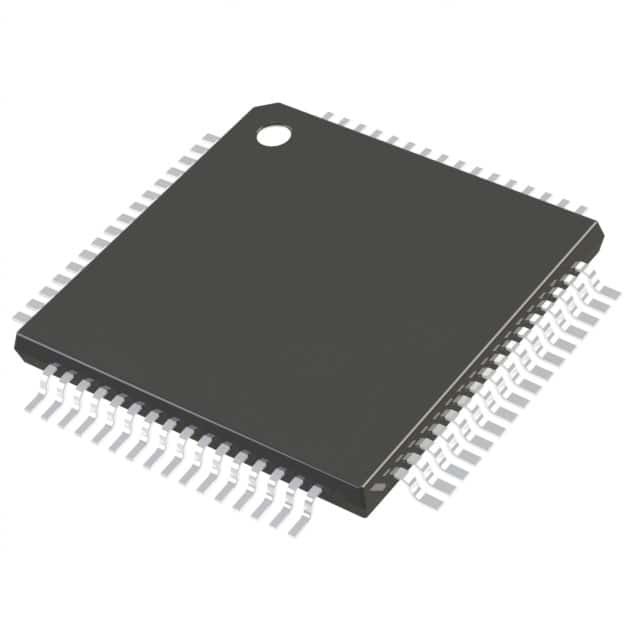

ATSAMD21J17A-AU IC MCU 32BIT 128KB FLASH 64TQFP 마이크로칩 기술

ATSAM3U4/2/1 설명

아트멜스 SAM3U 시리즈는 높은 성능의 32 비트 ARM Cortex-M3 RISC 프로세서를 기반으로 한 플래시 마이크로 컨트롤러의 일원이다.최대 96 MHz의 속도로 작동하고 최대 256 Kbyte의 플래시와 최대 52 Kbyte의 SRAM을 갖추고 있습니다.주변 세트에는 내장 트랜시버와 함께 고속 USB 장치 포트, SDIO/SD/MMC를 위한 고속 MCI, NAND 플래시 컨트롤러와 함께 외부 버스 인터페이스,최대 4xUSARTs (SAM3U1C/2C/4C가 3), 최대 2xTWI (SAM3U1C/2C/4C가 1), 최대 5xSPI SAM3U1C/2C/4C가 4개), 4xPWM 타이머, 3x일반용 16비트 타이머, RTC, 12비트 ADC 및 10비트 ADC.

특징

• 핵심
ARM® Cortex®-M3 버전 2.0 최대 96MHz로 실행
메모리 보호 단위 (MPU)
✅ Thumb®-2 명령어 세트
• 기억
64~256Kbytes 임베디드 플래시, 128비트 와이드 액세스, 메모리 가속기, 듀얼 뱅크
16~48kbytes의 듀얼 뱅크로 내장된 SRAM
16 Kbytes ROM 내장 부트 로더 루틴 (UART, USB) 및 IAP 루틴
정적 메모리 컨트롤러 (SMC): SRAM, NOR, NAND 지원. 4 Kbyte RAM 버퍼와 ECC와 함께 NAND 플래시 컨트롤러
• 시스템
1개의 공급 장치 작동을 위한 내장 전압 조절기
안전 리셋을 위해 POR, BOD 및 Watchdog
∙ 쿼츠 또는 공명 오시레이터: RTC 또는 장치 시계용으로 3~20MHz 주전력 및 선택적 저전력 32.768kHz
고 정밀 8/12MHz 공장 정형 내부 RC 오시일레이터 4MHz 기본 주파수 빠른 장치 시작
느린 시계 내부 RC 오시일레이터는 낮은 전력 모드에서 장치 시계를 위한 영구 시계로
1개의 PLL는 장치 클럭과 1개의 전용 PLL는 USB 2.0 고속 장치입니다.
17개의 주변 DMA 채널 (PDC) 와 4개의 중앙 DMA 채널까지
• 저전력 모드
잠자리 및 백업 모드, 백업 모드에서 2.5μA까지
백업 도메인: VDDBU 핀, RTC, 32 백업 레지스터
초저전력 RTC: 0.6 μA
• 주변 장치
USB 2.0 장치: 480 Mbps, 4kbyte FIFO, 최대 7 개의 양방향 엔드포인트, 전용 DMA
최대 4개의 USART (ISO7816, IrDA®, 흐름 제어, SPI, 맨체스터 지원) 및 1개의 UART
2개의 TWI (I2C 호환), 1개의 SPI, 1개의 SSC (I2S), 1개의 HSMCI (SDIO/SD/MMC) 까지
3 채널 16 비트 타이머/ 카운터 (TC) 캡처, 비교 및 PWM
4채널 16비트 PWM (PWMC)
32비트 실시간 타이머 (RTT) 및 캘린더 및 경보 기능이 있는 RTC
8채널 12비트 1MSPS ADC, 디퍼셜 입력 모드 및 프로그래밍 가능한 가이드 스테이지, 8채널 10비트 ADC
• I/O
- 96개의 I/O 라인까지 외부 인터럽트 기능 (변이나 레벨 감도성), 디바운싱, 고장 필터링 및 덤프형 시리즈 저항 종료
3개의 32비트 병렬 입력/출력 (PIO)
• 패키지
100개의 납 LQFP, 14 x 14mm, 진사 0.5mm
100볼 TFBGA, 9x9mm, 피치 0.8mm
144-리드 LQFP, 20 x 20 mm, 진사 0.5 mm
144볼 LFBGA, 10x10mm, 피치 0.8mm
