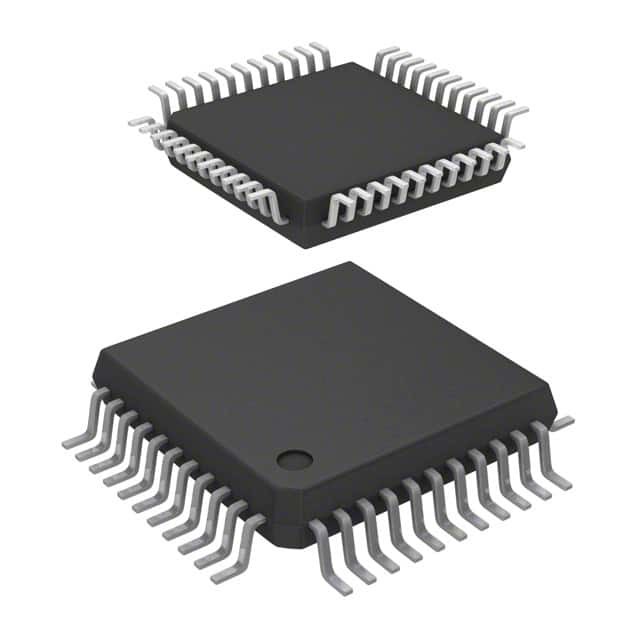

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STM이크로전자

설명

ST72F324L 및 ST72324BL 장치는 3.3V에서 작동하는 중간 범위의 애플리케이션을 위해 설계된 ST7 마이크로 컨트롤러 가족의 구성원입니다. 다른 패키지 옵션은 최대 32 개의 I / O 핀을 제공합니다.
모든 장치는 일반적인 산업 표준 8 비트 코어를 기반으로 하며, 향상된 명령어 세트를 갖추고 있으며 플래시 또는 ROM 프로그램 메모리로 제공됩니다.ST7 가족 아키텍처는 소프트웨어 개발자에게 힘과 유연성을 제공합니다, 매우 효율적이고 컴팩트한 애플리케이션 코드를 설계 할 수 있습니다. 칩 내 주변 장치에는 A/D 변환기, 2 개의 일반 용도 타이머, SPI 인터페이스 및 SCI 인터페이스가 있습니다.
에너지 절약을 위해 마이크로 컨트롤러는 응용 프로그램이 비활성 상태 또는 대기 상태에서 있을 때 WAIT, SLOW, ACTIVE-HALT 또는 HALT 모드로 동적으로 전환할 수 있습니다.

특징

■ 기억
8 ~ 32K 이중 전압 고밀도 플래시 (HD 플래시) 또는 판독 보호 기능을 갖춘 ROM. HD 플래시 장치의 응용 프로그램 및 회로 프로그래밍
384에서 1K 바이트 RAM
HD 플래시 내구성: 100회, 데이터 저장: 85°C에서 40년
■ 시계, 리셋 및 공급 관리
시계의 원천: 결정/세라믹 공명 오시레이터, 내부 RC 오시레이터 및 외부 시계의 바이패스
2x 주파수 곱하기 PLL
4개의 에너지 절약 모드: 정지, 액티브 정지, 대기 및 느린
■ 중단 관리
∙ 네스트 인터럽트 컨트롤러
10개의 인터럽트 벡터와 TRAP와 RESET
9/6 외계 인터럽트 라인 (4 벡터)
■ 최대 32개의 I/O 포트
32/24 다기능 양방향 I/O 라인
22/17 대체 기능 라인
12/10 높은 싱크 출력
■ 4개의 타이머
√ 주요 시계 컨트롤러: 실시간 기반, 비프 및 클럭 종료 기능
설정할 수 있는 워치도그 타이머
16비트 타이머 A: 1개의 입력 캡처, 1개의 출력 비교, 외부 시계 입력, PWM 및 펄스 생성 모드
16비트 타이머 B: 2개의 입력 캡처, 2개의 출력 비교, PWM 및 펄스 제너레이터 모드
■ 2 통신 인터페이스
SPI 동기 일련 인터페이스
SCI 비동기 일련 인터페이스
■ 1 아날로그 주변 장치
10비트 ADC, 최대 12개의 입력 포트
■ 지침서 집합
8비트 데이터 조작
63 기본 지침
17개의 주요 주소 모드
8 x 8 무명 곱 명령어
■ 개발 도구
전체 하드웨어/소프트웨어 개발 패키지
회로 내 테스트 기능
