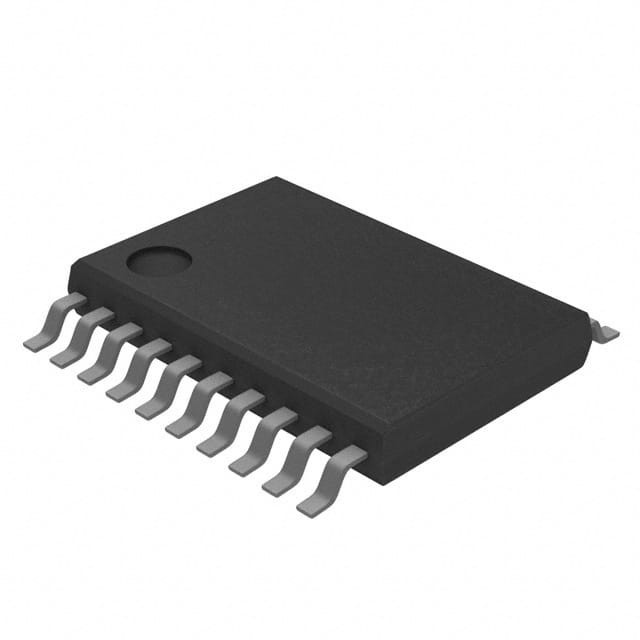

MC9S08SH8CTJ IC MCU 8BIT 8KB 플래시 20TSSOP N✖P USA Inc.

  • MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc.
브랜드 이름 N✖P USA Inc.
모델 번호 MC9S08SH8CTJ
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
핵심 프로세서 S08 코어 크기 8-비트
속도 40MHz 연결성 I2C, 린뷔스, SCI, SPI
주변 기기 LVD, 포르, PWM, WDT 입출력의 수 17
프로그램 메모리 규모 8KB (8K x 8) 프로그램 메모리 종류 플래시
EEPROM 사이즈 - RAM 사이즈 512 Ｘ 8
전압 - 공급 (Vcc/Vdd) 2.7V ~ 5.5V 데이터 변환기 A/D 12x10b
오실레이터형 내부의 작동 온도 -40°C ~ 85°C (TA)
장착형 표면 마운트 패키지 / 케이스 20 TSSOP (0.173 ", 4.40 밀리미터 폭)
공급자의 장치 패키지 20-TSSOP
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PB8MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SF4MTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08SH32CTJ IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SH16CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG16E1MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08EL16F1VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH4CTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08SL8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG8E2CTJR IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SH16CTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08EL32F1MTJ IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08QL8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08QL4CTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PL4CTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PB8VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG8E2VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PB16MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PL16CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG16E1MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH8MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG8E2MTJR IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA4AVTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PL8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SL8MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA16AVTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PA8AVTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PL8SCTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA16AVTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PA8VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA8VTJR IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA16AVTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PT8AVTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PL16SCTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PA16AMTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PT8VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PA16VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG4E2CTJR IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PT16AVTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08PA16VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG4E2CTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08PB16VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG4E2VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG4E2VTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG8E2CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08PT16VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG4E2MTJ IC MCU 8BIT 4KB FLASH 20TSSOP
S9S08SG4E2MTJR IC MCU 8BIT 4KB FLASH 20TSSOP
S9S08SG8E2VTJR IC MCU 8BIT 8KB FLASH 20TSSOP
MC908QC16CDSE IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG8E2MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RNA16W2VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08RNA8W2CTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG16E1CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG16E1CTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN16F1CTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16F1VTJR IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16BVTJR IC MCU 16BIT 16KB FLASH 20TSSOP
S9S08SG16E1VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SG16E1VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN32F1CTJR IC MCU 16BIT 32KB FLASH 20TSSOP
S9S08RN16W2MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN16F1VTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16BVTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S08RNA16W2MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN32F1CTJ IC MCU 16BIT 32KB FLASH 20TSSOP
MC9S08SH4CTJR IC MCU 8BIT 4KB FLASH 20TSSOP
S9S08SG32E1CTJ IC MCU 8BIT 32KB FLASH 20TSSOP
S9S08SG32E1CTJR IC MCU 8BIT 32KB FLASH 20TSSOP
S9S12GN32F1VTJR IC MCU 16BIT 32KB FLASH 20TSSOP
S9S12GN32BVTJR IC MCU 16BIT 32KB FLASH 20TSSOP
S9S12GN16F1MTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16J1MTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S12GN16BMTJ IC MCU 16BIT 16KB FLASH 20TSSOP
S9S08RN16W2VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S12GN32F1VTJ IC MCU 16BIT 32KB FLASH 20TSSOP
S9S12GN32BVTJ IC MCU 16BIT 32KB FLASH 20TSSOP
S9S08SG32E1VTJ IC MCU 8BIT 32KB FLASH 20TSSOP
S9S08SG32E1VTJR IC MCU 8BIT 32KB FLASH 20TSSOP
S9S12GN32F1MTJ IC MCU 16BIT 32KB FLASH 20TSSOP
S9S12GN32BMTJ IC MCU 16BIT 32KB FLASH 20TSSOP
MC9S08SH8CTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SG32E1MTJ IC MCU 8BIT 32KB FLASH 20TSSOP
S9S08SG32E1MTJR IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SH4MTJR IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08SH4MTJ IC MCU 8BIT 4KB FLASH 20TSSOP
MC9S08SH8MTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08EL16F1CTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL8F1CTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RNA8W2VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SL8F1CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RNA16W2VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08RNA16W2MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08RNA8W2CTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RN8W2MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RNA8W2MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08RN16W2VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL8F1VTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SL16F1CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL16F1CTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH16VTJR IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08EL32F1CTJR IC MCU 8BIT 32KB FLASH 20TSSOP
S9S08RN16W2MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL8F1MTJR IC MCU 8BIT 8KB FLASH 20TSSOP
S9S08SL8F1MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SH16MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH16VTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL16F1MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08SL16F1MTJR IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH16MTJ IC MCU 8BIT 16KB FLASH 20TSSOP
S9S08EL32F1MTJR IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SH32MTJR IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SL8VTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08SH32MTJ IC MCU 8BIT 32KB FLASH 20TSSOP
MC9S08SL8MTJ IC MCU 8BIT 8KB FLASH 20TSSOP
MC9S08EL16CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08EL32CTJ IC MCU 8BIT 32KB FLASH 20TSSOP
ATTINY167-15XD IC MCU 8BIT 16KB FLASH 20TSSOP
ATTINY167-15XZ IC MCU 8BIT 16KB FLASH 20TSSOP
ATTINY87-15XZ IC MCU 8BIT 8KB FLASH 20TSSOP
SAF-XC864L-1FRI 3V AA IC MCU 8BIT 4KB FLASH 20TSSOP
SAF-XC864L-1FRI 5V AA IC MCU 8BIT 4KB FLASH 20TSSOP
XC864L1FRI5VAAKXUMA1 IC MCU 8BIT 4KB FLASH 20TSSOP
ATTINY167-A15XD IC MCU 8BIT 16KB FLASH 20TSSOP
ATTINY167-A15XZ IC MCU 8BIT 16KB FLASH 20TSSOP
ATTINY261-15XD IC MCU 8BIT 2KB FLASH 20TSSOP
ATTINY261-15XZ IC MCU 8BIT 2KB FLASH 20TSSOP
ATTINY461-15XD IC MCU 8BIT 4KB FLASH 20TSSOP
ATTINY461-15XZ IC MCU 8BIT 4KB FLASH 20TSSOP
ATTINY861-15XD IC MCU 8BIT 8KB FLASH 20TSSOP
ATTINY861-15XZ IC MCU 8BIT 8KB FLASH 20TSSOP
ATTINY87-A15XZ IC MCU 8BIT 8KB FLASH 20TSSOP
ATTINY87-A15XD IC MCU 8BIT 8KB FLASH 20TSSOP
ATTINY1634-15XZ IC MCU 8BIT 16KB FLASH 20TSSOP
MC908QC16MDSE IC MCU 8BIT 16KB FLASH 20TSSOP
MC908QC16VDSE IC MCU 8BIT 16KB FLASH 20TSSOP
MC908QC8CDSE IC MCU 8BIT 8KB FLASH 20TSSOP
MC908QC8MDSE IC MCU 8BIT 8KB FLASH 20TSSOP
MC908QC8VDSE IC MCU 8BIT 8KB FLASH 20TSSOP
MC908QC16MDSER IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SL16CTJ IC MCU 8BIT 16KB FLASH 20TSSOP
MC9S08SH32VTJ IC MCU 8BIT 32KB FLASH 20TSSOP
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

장치 개요

MC9S08SH8는 저비용 고성능 HCS08 패밀리 8비트 마이크로 컨트롤러 유닛 (MCU) 의 구성원이다.가족 내의 모든 MCU는 향상된 HCS08 코어를 사용하고 다양한 모듈로 제공됩니다., 메모리 크기, 메모리 유형, 패키지 유형.

MC9S08SH8 특징

8비트 HCS08 중앙 프로세서 단위 (CPU)
• 40MHz HCS08 CPU (중심 프로세서 단위)
• 추가된 BGND 명령어와 함께 HC08 명령어 세트
• 최대 32개의 인터럽트/리셋 소스를 지원합니다

칩 내 메모리

• 전체 작동 전압 및 온도에서 FLASH 읽기 / 프로그램 / 삭제
• 무작위 접근 메모리 (RAM)

에너지 절감 방식

• 2가지 매우 낮은 전력 정전 모드
• 저전력 대기 모드
• 실행, 대기 및 정지 중 사용 하 여 매우 낮은 전력 실시간 중단

시계 소스 옵션

오시레이터 (XOSC) ループ 제어 피어스 오시레이터; 크리스탈 또는 세라믹 공명기 범위 31.25 kHz에서 38.4 kHz 또는 1 MHz에서 16 MHz
• 내부 시계 소스 (ICS) 내부 시계 소스 모듈은 내부 또는 외부 참조로 제어되는 주파수 잠금 루프 (FLL) 를 포함합니다. 내부 참조의 정밀 정렬은 0.온도와 전압에 대한 2% 해상도 및 2% 오차; 2MHz에서 20MHz까지 버스 주파수를 지원합니다.

시스템 보호

• 1kHz 내부 시계 소스 또는 버스 시계에서 실행할 수 있는 옵션과 함께 정상 작동 워치дог 컴퓨터 (COP) 재설정
• 리셋 또는 중단과 함께 낮은 전압 검출; 선택 가능한 트립 포인트
• 리셋을 통해 불법적인 오프코드 검출
• 리셋으로 불법 주소 검출
• 플래시 차단 보호

개발 지원

• 단일 유선 배경 디버그 인터페이스
• 회로 내 디버깅 도중 단 하나의 브레이크포인트 설정을 허용할 수 있는 브레이크포인트 기능 (온칩 디버깅 모듈에 두 개의 브레이크포인트 더 추가)
• 2개의 비교 장치와 9개의 트리거 모드를 포함하는 온칩, 인 서킷 에뮬레이션 (ICE) 디버그 모듈. 흐름 주소 변경 및 이벤트 전용 데이터를 저장하기 위한 8개의 심층 FIFO.디버그 모듈은 태그와 포스 브레이크포인트를 모두 지원합니다..
(연속...)

사양

속성 속성 값
제조업자 프리스케일 / N✖P
제품 분류 마이크로 컨트롤러
시리즈 S08
제품 MCU
포장 튜브 대체 포장
단위 무게 00.002871 온스
장착 방식 SMD/SMT
패키지 케이스 20-TSSOP (0.173", 4.40mm 너비)
작동 온도 -40°C ~ 85°C (TA)
공급자 제품 패키지 20-TSSOP
I-O의 숫자 17 I/O
속도 40MHz
EEPROM 크기 -
코어 프로세서 S08
RAM 크기 512 x 8
프로그램 메모리 플래시
주변 장치 LVD, POR, PWM, WDT
연결성 I2C, LIN, SCI, SPI
전압 공급-Vcc-Vdd 2.7V ~ 5.5V
코어 크기 8비트
프로그램 메모리 크기 8KB (8K x 8)
데이터 변환기 A/D 12x10b
오시레이터 타입 내부
최대 작동 온도 + 85 C
작동 온도 범위 - 40C
작동 공급 전압 5.5V
인터페이스 타입 I2C SCI SPI
원자 S08
프로세서 시리즈 MC9S08
데이터 버스 너비 8비트
공급 전압 최대 5.5V
공급 전압-분 2.7V
패키지 케이스 TSSOP-20
최대 시계 주파수 40MHz
ADC 채널 수 12 ADC 채널
입력/출력 17 I/O
데이터-RAM 크기 512 B
타이머 카운터 수 2 타이머
ADC 해상도 10비트
Mfr 프리스케일 반도체
패키지 대용품
제품 상태 액티브
연결성 I2C LINbus SCI SPI
주변 장치 LVD POR PWM WDT
I-O의 숫자 17
프로그램 메모리 타입 플래시
전압 공급-Vcc-Vdd 2.7V ~ 5.5V
장착형 표면 마운트
패키지 케이스 20-TSSOP (0.173" 4.40mm 너비)
기본 제품 번호 MC9S08
Mfr N✖P USA Inc.
패키지 튜브

설명

MCU 8비트 S08 CISC 8KB 플래시 3.3V/5V 20핀 TSSOP 튜브
8비트 마이크로 컨트롤러 - MCU 9S08 UC W/ 8K 0.25UM SGF
