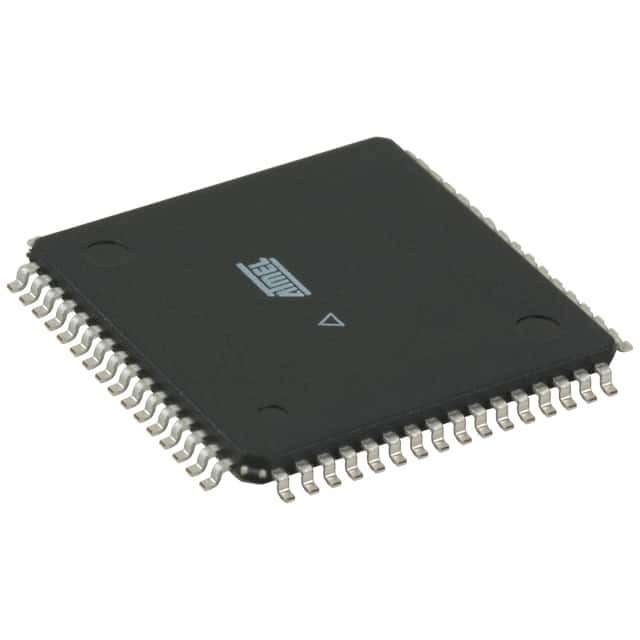

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP 마이크로칩 기술

전반적인 설명

ATmega64A는 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATmega64A는 1MHz에 1MIPS에 가까운 처리량을 달성합니다., 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다.

특징

• 고성능, 저전력 Atmel® AVR® 8비트 마이크로 컨트롤러
• 고급 RISC 아키텍처
130 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터 + 주변 제어 레지스터
완전 정적 동작
16MHz에서 최대 16 MIPS 처리량
2주기 증폭기
• 고 내구성 비휘발성 메모리 세그먼트
64Kbytes 시스템 내 재프로그램 가능한 플래시 프로그램 메모리
2K 바이트 EEPROM
4K 바이트 내부 SRAM
기록/삭제 주기: 10,000 플래시/100,000 EEPROM
데이터 보존: 85°C에서 20년/100년 25°C에서
독립적인 잠금 비트와 함께 선택적인 부트 코드 섹션
• 칩 내 부팅 프로그램으로 시스템 내 프로그래밍
• 진실 한 읽기-쓰기 동작
최대 64Kbytes 옵션 외장 메모리 공간
소프트웨어 보안을 위한 프로그래밍 잠금
시스템 내 프로그래밍을 위한 SPI 인터페이스
• JTAG (IEEE STD 1149.1 컴플라이언트) 인터페이스
JTAG 표준에 따른 경계 스캔 기능
✓ 칩 상의 광범위한 디버그 지원
플래시, EEPROM, 피지,
그리고 JTAG 인터페이스를 통해 잠금 비트
• 주변 기능
2개의 8비트 타이머/카운터와 별도의 프레스칼러 및 비교 모드
2개의 확장된 16비트 타이머/ 카운터
별도의 프레스칼러, 비교 모드, 캡처 모드
별도의 오시레이터와 함께 실시간 카운터
2개의 8비트 PWM 채널
1에서 16 비트까지 프로그래밍 해상도를 가진 6 개의 PWM 채널
8채널, 10비트 ADC
• 8개의 단편 채널
• 7 가지 다른 채널
• 프로그램 가능한 이득 (1x, 10x, 200x) 을 가진 2 개의 차분 채널
바이트 지향 2선 직렬 인터페이스
이중 프로그래밍 가능한 일련 USARTs
Master/Slave SPI 시리즈 인터페이스
✓ 칩 안의 오시일레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
• 마이크로 컨트롤러 의 특별 특성
전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
내부 산정형 RC 오시레이터
외부 및 내부의 끊어질 수 있는 소스
6개의 수면 모드: 무동, ADC 소음 감축,
전력 절약, 전력 종료, 대기 상태 및 연장
준비 상태
소프트웨어 선택 가능한 클럭 주파수
∙ ATmega103 호환성 모드 피우스로 선택
전 세계 픽업 비활성화
• I/O 및 패키지
53 프로그래밍 가능한 I/O 라인
64 리드 TQFP 및 64 패드 QFN/MLF
• 작동 전압
ATmega64A용 2.7~5.5V
• 속도 등급
ATmega64A의 0 - 16 MHz
