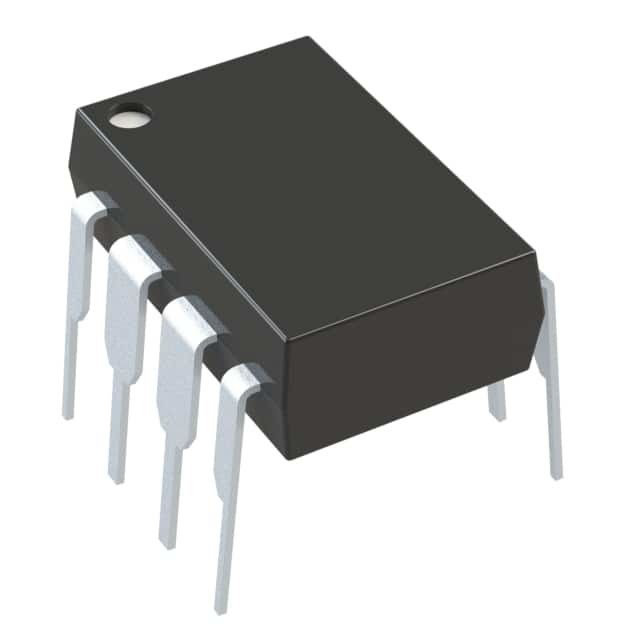

PIC12F508-I/P IC MCU 8BIT 768B FLASH 8DIP 마이크로칩 기술

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x핵심 프로세서 | 사진 | 코어 크기 | 8-비트 |
---|---|---|---|
속도 | 4MHz | 연결성 | - |
주변 기기 | 포르, WDT | 입출력의 수 | 5 |
프로그램 메모리 규모 | 768B (512 x 12) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | - | RAM 사이즈 | 25 X 8 |
전압 - 공급 (Vcc/Vdd) | 2V ~ 5.5V | 데이터 변환기 | - |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 구멍을 통해 | 패키지 / 케이스 | 8번 하락 (0.300 ", 7.62 밀리미터) |
공급자의 장치 패키지 | 8-PDIP |
Part Number | Description | |
---|---|---|
PIC12F508-I/P | IC MCU 8BIT 768B FLASH 8DIP | |
PIC12C508A-04/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12F1822-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F629-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12F675-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC10F200-I/P | IC MCU 8BIT 384B FLASH 8DIP | |
PIC10F220-I/P | IC MCU 8BIT 384B FLASH 8DIP | |
PIC10F320-I/P | IC MCU 8BIT 448B FLASH 8DIP | |
PIC16F15213-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F1572-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F509-I/P | IC MCU 8BIT 1.5KB FLASH 8DIP | |
PIC12F1501-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12LF1552-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC16F18313-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F617-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F752-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12C509A-04/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12F1840-I/P | IC MCU 8BIT 7KB FLASH 8DIP | |
PIC12C508A-04I/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12F675-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC16F18015-I/P | IC MCU 8BIT 14KB FLASH 8DIP | |
PIC10F204-I/P | IC MCU 8BIT 384B FLASH 8DIP | |
PIC10F222-I/P | IC MCU 8BIT 768B FLASH 8DIP | |
PIC10F322-I/P | IC MCU 8BIT 896B FLASH 8DIP | |
PIC16F15213-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F510-I/P | IC MCU 8BIT 1.5KB FLASH 8DIP | |
PIC16F15313-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC16LF18313-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F1612-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F615-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12LC508A-04/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12C508A-04E/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12F1840-E/P | IC MCU 8BIT 7KB FLASH 8DIP | |
PIC12F635-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12F683-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12C508-04/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12C672-04/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12C671-04I/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12C672-10/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12C672-04I/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12LC671-04I/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12CE674-04/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12CE673-04/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12CE674-04E/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12CE673-10E/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC10F200-E/P | IC MCU 8BIT 384B FLASH 8DIP | |
PIC12HV752-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC16F18114-I/P | IC MCU 8BIT 7KB FLASH 8DIP | |
PIC16F17114-I/P | IC MCU 8BIT 7KB FLASH 8DIP | |
PIC16F18115-I/P | IC MCU 8BIT 14KB FLASH 8DIP | |
PIC16F17115-I/P | IC MCU 8BIT 14KB FLASH 8DIP | |
PIC12F683-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC10F206-I/P | IC MCU 8BIT 768B FLASH 8DIP | |
PIC16LF15313-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC16F15214-E/P | IC MCU 8BIT 7KB FLASH 8DIP | |
PIC12F1572-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12LF1501-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC16LF15313-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12HV609-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12HV615-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12LF1822-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12LF1840-I/P | IC MCU 8BIT 7KB FLASH 8DIP | |
PIC10LF322-I/P | IC MCU 8BIT 896B FLASH 8DIP | |
PIC10F322-E/P | IC MCU 8BIT 896B FLASH 8DIP | |
PIC12F519-I/P | IC MCU 8BIT 1.5KB FLASH 8DIP | |
PIC16F18313-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F1612-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F615-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12F617-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12LF1822-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12LF1612-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12CE674-10/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12F1571-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC16F15214-I/P | IC MCU 8BIT 7KB FLASH 8DIP | |
PIC12F609-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12F1822-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F629-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12C509A-04I/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12C671-04/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12CE674-04I/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC10F202-I/P | IC MCU 8BIT 768B FLASH 8DIP | |
PIC12LF1572-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC16F15313-I/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F508-E/P | IC MCU 8BIT 768B FLASH 8DIP | |
PIC12F510-E/P | IC MCU 8BIT 1.5KB FLASH 8DIP | |
PIC12CE518-04/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12CE519-04/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12C508-04I/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12LF1571-I/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12F1501-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC10LF320-I/P | IC MCU 8BIT 448B FLASH 8DIP | |
PIC10F202-E/P | IC MCU 8BIT 768B FLASH 8DIP | |
PIC10F204-E/P | IC MCU 8BIT 384B FLASH 8DIP | |
PIC10LF320-E/P | IC MCU 8BIT 448B FLASH 8DIP | |
PIC10F320-E/P | IC MCU 8BIT 448B FLASH 8DIP | |
PIC10LF322-E/P | IC MCU 8BIT 896B FLASH 8DIP | |
PIC12F1571-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12LF1571-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC10F206-E/P | IC MCU 8BIT 768B FLASH 8DIP | |
PIC10F220-E/P | IC MCU 8BIT 384B FLASH 8DIP | |
PIC12LF1572-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC10F222-E/P | IC MCU 8BIT 768B FLASH 8DIP | |
PIC12F519-E/P | IC MCU 8BIT 1.5KB FLASH 8DIP | |
PIC12LF1501-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12LF1552-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F609-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC16LF18313-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12F509-E/P | IC MCU 8BIT 1.5KB FLASH 8DIP | |
PIC12LF1612-E/P | IC MCU 8BIT 3.5KB FLASH 8DIP | |
PIC12HV752-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12HV615-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12LF1840-E/P | IC MCU 8BIT 7KB FLASH 8DIP | |
PIC12C509A-04E/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12F635-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12CE518-04I/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12CE519-04I/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12C509-04/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12CE673-10/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12C509-04I/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12LC671-04/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12C671-04E/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12C671-10I/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12LCE673-04I/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12LCE674-04I/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12C672-04E/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12C672-10I/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12C672-10E/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12LCE673-04/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12CE673-04I/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12CE674-10E/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12C671-10/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12C508-04E/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12C509-04E/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12C671-10E/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12CE518-04E/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12CE519-04E/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12CE673-04E/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12CE673-10I/P | IC MCU 8BIT 1.75KB OTP 8DIP | |
PIC12CE674-10I/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12LC508A-04I/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12LC509A-04I/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12LC509A-04/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12LC672-04I/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12LC672-04/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12LCE518-04I/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12LCE518-04/P | IC MCU 8BIT 768B OTP 8DIP | |
PIC12LCE519-04I/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12LCE519-04/P | IC MCU 8BIT 1.5KB OTP 8DIP | |
PIC12LCE674-04/P | IC MCU 8BIT 3.5KB OTP 8DIP | |
PIC12HV609-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP | |
PIC12F752-E/P | IC MCU 8BIT 1.75KB FLASH 8DIP |
제품 세부 정보
설명
PIC12F508-I/P는 8비트 고성능 완전 정적 플래시 기반 CMOS 마이크로컨트롤러이며, 단 33개의 단문/단주 명령어만을 가진 RISC 아키텍처를 사용한다.모든 명령어는 프로그램 브랜치를 제외한 단일 사이클 (200μs) 이다., 두 주기를 필요로합니다. PIC12F508 장치는 경쟁사보다 규모의 순서보다 높은 성능을 제공합니다. 12 비트 와이드 명령어는 매우 대칭적이므로 전형적인 2:1개의 코드 압축을 그 클래스의 다른 8비트 마이크로 컨트롤러에. 사용하기 쉽고 기억하기 쉬운 명령어 세트는 개발 시간을 크게 줄입니다. 시스템 비용과 전력 요구 사항을 줄이는 특수 기능으로 장착됩니다.전원 재설정 (POR) 및 장치 재설정 타이머 (DRT) 는 외부 재설정 회로의 필요성을 제거.
특징
33개의 명령어, 2개의 스택 레벨을 가진 기본 코어
모든 단주기 명령어, 두 주기를 가진 프로그램 브랜치를 제외하고
12비트 넓은 명령어
8-비트 넓은 데이터 경로
25mA 소스 / 싱크 전류 I/O
저전력 (100nA) 잠자음 전류
1개의 8비트 타이머 (TMR0)
워치도그 타이머 (WDT)
회로 내 일련 프로그래밍TM (ICSPTM) 기능
회로 내 디버깅 지원
프로그래밍 가능한 코드 보호
저전력 고속 플래시 기술
완전히 정적 설계
적용
PIC12F508/509/16F505 장치는 개인 관리 장치와 보안 시스템에서 저전력 원격 송신기/ 수신기에 이르기까지 다양한 응용 분야에 적합합니다.플래시 기술은 사용자 정의 응용 프로그램 (전달 코드), 장치 설정, 수신기 주파수 등) 매우 빠르고 편리합니다.이 마이크로 컨트롤러를 공간 제한이 있는 애플리케이션에 적합하게 만듭니다.낮은 비용, 낮은 전력, 높은 성능, 사용 편의성 및 I/O 유연성으로 인해 PIC12F508/509/16F505 장치는 마이크로 컨트롤러 사용이 이전에 고려되지 않은 영역에서도 매우 다재다능합니다.g더 큰 시스템 및 코프로세서 응용 프로그램에서).
사양
속성 | 속성 값 |
---|---|
제조업자 | 마이크로칩 기술 |
제품 분류 | IC 칩 |
시리즈 | PIC® 12F |
제품 | MCU |
포장 | 튜브 |
단위 무게 | 00.032805 온스 |
장착 방식 | 구멍을 통해 |
패키지 케이스 | 8-DIP (0.300", 7.62mm) |
작동 온도 | -40°C ~ 85°C (TA) |
공급자 제품 패키지 | 8-PDIP |
I-O의 숫자 | 5 I/O |
속도 | 4MHz |
EEPROM 크기 | - |
코어 프로세서 | PIC |
RAM 크기 | 25 x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | POR, WDT |
연결성 | - |
전압 공급-Vcc-Vdd | 2V ~ 5.5V |
코어 크기 | 8비트 |
프로그램 메모리 크기 | 768B (512 x 12) |
데이터 변환기 | - |
오시레이터 타입 | 내부 |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
작동 공급 전압 | 2V ~ 5.5V |
인터페이스 타입 | RS-232 USB |
원자 | PIC12 |
프로세서 시리즈 | PIC12 |
데이터 버스 너비 | 8비트 |
공급 전압 최대 | 5.5V |
공급 전압-분 | 2V |
패키지 케이스 | PDIP-8 |
최대 시계 주파수 | 4MHz |
입력/출력 | 6 I/O |
데이터-RAM 크기 | 25B |
타이머 카운터 수 | 1 타이머 |
워치도그 타이머 | 워치도그 타이머 |
ADC 해상도 | ADC가 없습니다. |
데이터-RAM 타입 | RAM |
데이터-ROM 타입 | 플래시 |
