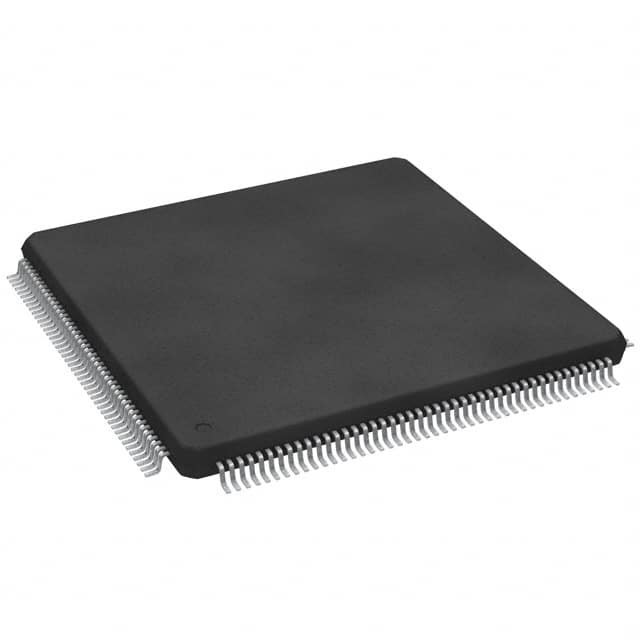

SPC5644CF0VLU8 IC MCU 32비트 1.5MB 플래시 176LQFP N✖P USA Inc.

설명

마이크로 컨트롤러의 e200z4 호스트 프로세서 코어는 파워 아키텍처 (R) 기술에 기반을 두고 있으며 임베디드 애플리케이션을 위해 특별히 설계되었습니다. 파워 아키텍처 기술 외에도이 코어는 디지털 신호 처리 (DSP) 지침을 지원합니다..
MPC5644A는 명령어 캐시 8 KB로 구성된 두 단계의 메모리 계층을 가지고 있으며 192 KB의 칩 상 SRAM 및 4 MB의 내부 플래시 메모리로 지원됩니다.MPC5644A는 외부 버스 인터페이스를 포함, 또한 Freescale VertiCal Calibration System를 사용할 때만 액세스 할 수있는 캘리브레이션 버스.
이 문서는 MPC5644A의 특징을 설명하고 장치의 중요한 전기 및 물리적 특성을 강조합니다.

MPC5644A 마이크로 컨트롤러

데이터 시트
• 150 MHz e200z4 전력 아키텍처 코어
변수 길이의 명령 코딩 (VLE)
2개의 실행 단위와 함께 슈퍼스칼라 구조
1주기당 최대 2개의 정수 또는 부동 소수점 명령어
시클당 최대 4번의 곱셈 및 축적 작업
• 기억력 조직
4 MB의 칩 플래시 메모리 ECC와 읽기 동안 쓰기 (RWW)
대기 기능 (32 KB) 및 ECC와 함께 192 KB의 칩 상 SRAM
8 KB 명령어 캐시 (줄 잠금과 함께), 2방향 또는 4방향으로 구성
14 + 3 KB eTPU 코드 및 데이터 RAM
5 x 4 가로 바 스위치 (XBAR)
24개의 MMU
스레이브 포트와 마스터 포트를 가진 외부 버스 인터페이스 (EBI)
• 안전 보호 에 실패
16 엔트리 메모리 보호 장치 (MPU)
3개의 하위 모듈을 가진 CRC 단위
∆ 접점 온도 센서
• 방해
설정 가능한 인터럽트 컨트롤러 (NMI와 함께)
64채널 DMA
• 일련 채널
3 x eSCI
3 x DSPI (2개는 하류 마이크로 두 번째 채널 (MSC) 를 지원합니다)
3 x FlexCAN 각각 64개의 메시지
2 채널 또는 단일 채널과 128 메시지 객체와 ECC로 최대 10 Mbit/s까지의 1 x FlexRay 모듈 (V2.1)
1 x eMIOS: 24개의 통일 채널
• 1 x eTPU2 (제 2 세대 eTPU)
32개의 표준 채널
1 x 반응 모듈 (통로당 3개의 출력으로 6개의 채널)
• 2개의 향상된 큐형 아날로그-디지털 변환기 (eQADC)
40개의 12비트 입력 채널 (2개의 ADC에서 멀티플렉스); 외부 멀티플렉서로 56개의 채널로 확장할 수 있다
6개의 명령 줄
트리거 및 DMA 지원
688 ns 최소 변환 시간
• 부트 어시스트 모듈 (BAM) 을 탑재한 칩 내 CAN/SCI/FlexRay 부트 스트랩 로더
• 넥서스
e200z4 코어용 3급+
eTPU의 클래스 1
• JTAG (5핀)
• 개발 트리거 세마포어 (DTS)
세마포 (32비트) 레지스터와 식별 레지스터
트리거 된 데이터 획득 프로토콜의 일부로 사용 됩니다
EVTO 핀은 외부 도구에 통신하는 데 사용됩니다
• 시계 생산
✓ 칩 내의 4~40 MHz 주 오시레이터
✓ 칩 상의 FMPLL (주파수 조절 단계 잠금 루프)
• 최대 120개의 일반용 I/O 라인
입력, 출력 또는 특수 기능으로 개별적으로 프로그래밍 할 수 있습니다.
프로그램 가능한 임계 (히스테레시스)
• 전력 절감 모드: 느린, 정지 및 대기 모드
유연 한 공급 계획
5V 단일 공급 장치와 외부 배last
여러 외부 공급: 5V, 3.3V 및 1.2V
• 패키지
176 LQFP
208 MAPBGA
324 TEPBGA
496핀 CSP (정형화 도구만)
