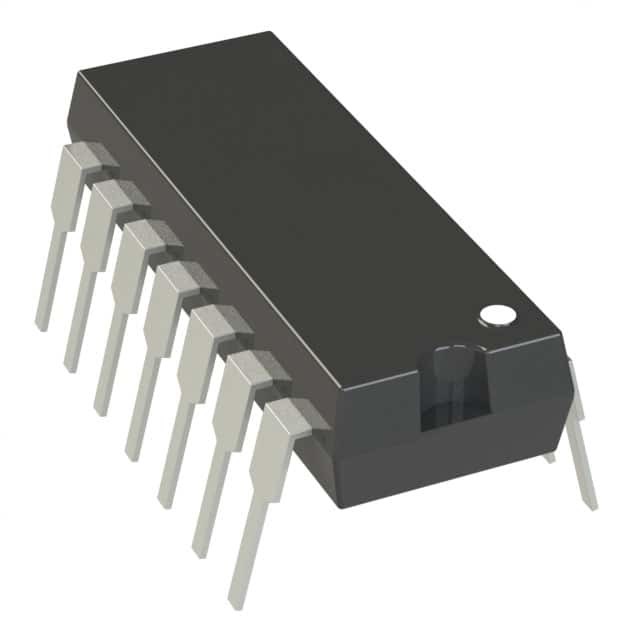

PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP 마이크로칩 기술

  • PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP Microchip Technology
브랜드 이름 Microchip Technology
모델 번호 PIC16F684-I/P
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
핵심 프로세서 사진 코어 크기 8-비트
속도 20MHz 연결성 -
주변 기기 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 입출력의 수 12
프로그램 메모리 규모 3.5KB (2K x 14) 프로그램 메모리 종류 플래시
EEPROM 사이즈 256 Ｘ 8 RAM 사이즈 128 Ｘ 8
전압 - 공급 (Vcc/Vdd) 2V ~ 5.5V 데이터 변환기 자동 예금기 8x10b
오실레이터형 내부의 작동 온도 -40°C ~ 85°C (TA)
장착형 구멍을 통해 패키지 / 케이스 14-DIP(0.300", 7.62mm)
공급자의 장치 패키지 14-PDIP
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15323-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15324-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1823-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18326-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1615-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1823-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1454-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F630-I/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F18426-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1455-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F17126-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F688-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F688-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F15223-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15224-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF15323-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F526-E/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16F15324-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1823-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16C505-04I/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16C505-04/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16F676-E/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16C505-20I/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16F1825-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1455-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F636-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF18446-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16LF18424-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18425-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F18425-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF18446-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1764-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1765-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F17124-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18025-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F18126-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1455-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F505-I/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16F1825-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F506-I/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16LF1503-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15224-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18323-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F15323-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF18323-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1613-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F753-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1704-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1704-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1614-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1614-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1575-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F18324-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18424-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18424-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16HV616-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18424-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18425-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC24F04KA200-I/P IC MCU 16BIT 4KB FLASH 14DIP
PIC16F18426-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F630-E/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16LF15323-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1554-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1613-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16HV610-I/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16LF18425-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1764-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F526-I/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16F676-I/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F15325-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F18324-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18325-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1705-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1824-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1503-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1703-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F610-I/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F1574-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18325-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F616-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18325-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1824-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1825-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF18426-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16C505-04E/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16F684-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1703-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1574-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18324-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18324-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC24F04KL100-I/P IC MCU 16BIT 4KB FLASH 14DIP
PIC16LF18325-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF18426-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC24F08KL200-I/P IC MCU 16BIT 8KB FLASH 14DIP
PIC16F505-E/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16F18124-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F18125-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F17125-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F15223-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F506-E/P IC MCU 8BIT 1.5KB FLASH 14DIP
PIC16LF15324-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1503-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1503-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16HV753-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF15324-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF15325-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1613-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18323-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1554-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF18323-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1703-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16HV753-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F1574-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1574-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1575-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F15325-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF15325-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1705-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1704-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1704-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1614-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1575-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1575-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1705-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1615-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF18326-I/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16LF1823-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16HV616-I/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16F18326-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16LF18326-E/P IC MCU 8BIT 28KB FLASH 14DIP
PIC16F1615-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1615-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F616-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1454-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1764-I/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16F1824-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1824-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1765-I/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1454-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1454-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1764-E/P IC MCU 8BIT 7KB FLASH 14DIP
PIC16LF1825-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16F1765-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1765-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1455-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16C505-20/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC24F08KL200-E/P IC MCU 16BIT 8KB FLASH 14DIP
PIC16F636-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16C505-20E/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16LC505-04I/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16LC505-04/P IC MCU 8BIT 1.5KB OTP 14DIP
PIC16HV610-E/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F610-E/P IC MCU 8BIT 1.75KB FLASH 14DIP
PIC16F753-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC24F04KL100-E/P IC MCU 16BIT 4KB FLASH 14DIP
PIC16LF1703-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
PIC16LF1705-E/P IC MCU 8BIT 14KB FLASH 14DIP
PIC16LF1613-E/P IC MCU 8BIT 3.5KB FLASH 14DIP
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

고성능 RISC CPU:

• 35가지 지침만 배울 수 있습니다.
- 모든 단주기 명령어
• 작동 속도:
- DC 20MHz 오시레이터/시계 입력
- DC 200 ns 명령 주기는
• 중단 가능성
• 8단계 깊은 하드웨어 스택
• 직접, 간접 및 상대적 주소 모드

마이크로컨트롤러의 특수 특징:

• 정밀 내부 오시레이터:
- 공장에서 ± 1%로 정렬, 전형적인
- 8MHz에서 125KHz까지 소프트웨어 선택 가능한 주파수 범위
- 소프트웨어 조정
- 2단 시작 모드
- 크리스탈 실패 탐지
- 에너지 절감을 위해 작동 중 시계 모드 전환
• 소프트웨어 선택 가능한 31 kHz 내부 오시레이터
• 에너지 절약 잠자리 모드
• 넓은 작동 전압 범위 (2.0V-5.5V)
• 산업용 및 확장 온도 범위
• 전원 재설정 (POR)
• 전원 시작 타이머 (PWRT) 및 오시레이터 시작 타이머 (OST)
• 소프트웨어 제어 옵션과 함께 브라운 아웃 리셋 (BOR)
• 칩 안의 오시일레이터 (프로그램 선택 가능 명목 268 초) 를 가진 향상된 저류 워치도그 타이머 (WDT)
• 풀업 / 입력 핀과 함께 멀티플렉스 마스터 클리어
• 프로그래밍 가능한 코드 보호
• 고 내구성 플래시/EEPROM 셀:
- 100,000 글쓰기 플래시 내구성
- 1,000EEPROM 기록 내구성
- 플래시/데이터 EEPROM 보존: > 40년

저전력 기능:

• 대기 전류:
- 50nA @ 2.0V, 전형적인
• 작동 전류:
- 11 μA @ 32 kHz, 2.0V, 전형적
- 220μA @ 4MHz, 2.0V, 전형적
• 워치도그 타이머 현재:
- 1μA @ 2.0V, 전형적

사양

속성 속성 값
제조업자 마이크로칩 기술
제품 분류 마이크로 컨트롤러
시리즈 PIC® 16F
제품 MCU
포장 튜브
단위 무게 00.057144 온스
장착 방식 구멍을 통해
패키지 케이스 14-DIP (0.300", 7.62mm)
작동 온도 -40°C ~ 85°C (TA)
공급자 제품 패키지 14-PDIP
I-O의 숫자 12 I/O
속도 20MHz
EEPROM 크기 256 x 8
코어 프로세서 PIC
RAM 크기 128 x 8
프로그램 메모리 플래시
주변 장치 브라운 아웃 탐지/리셋, POR, PWM, WDT
연결성 -
전압 공급-Vcc-Vdd 2V ~ 5.5V
코어 크기 8비트
프로그램 메모리 크기 3.5KB (2K x 14)
데이터 변환기 A/D 8x10b
오시레이터 타입 내부
최대 작동 온도 + 85 C
작동 온도 범위 - 40C
작동 공급 전압 2V ~ 5.5V
원자 PIC16
프로세서 시리즈 PIC16
데이터 버스 너비 8비트
공급 전압 최대 5.5V
공급 전압-분 2V
패키지 케이스 PDIP-14
최대 시계 주파수 20MHz
ADC 채널 수 8 ADC 채널
입력/출력 12 I/O
데이터-RAM 크기 128B
데이터-ROM 크기 256B
타이머 카운터 수 3 타이머
ADC 해상도 10비트
데이터-RAM 타입 RAM
데이터-ROM 타입 플래시

설명

16F 마이크로 컨트롤러 IC 8비트 20MHz 3.5KB (2K x 14) FLASH 14-PDIP
MCU 8비트 PIC RISC 3.5KB 플래시 2.5V/3.3V/5V 자동차 14핀 PDIP 튜브
8비트 마이크로 컨트롤러 - MCU 3.5KB 128 RAM 12 I/O
