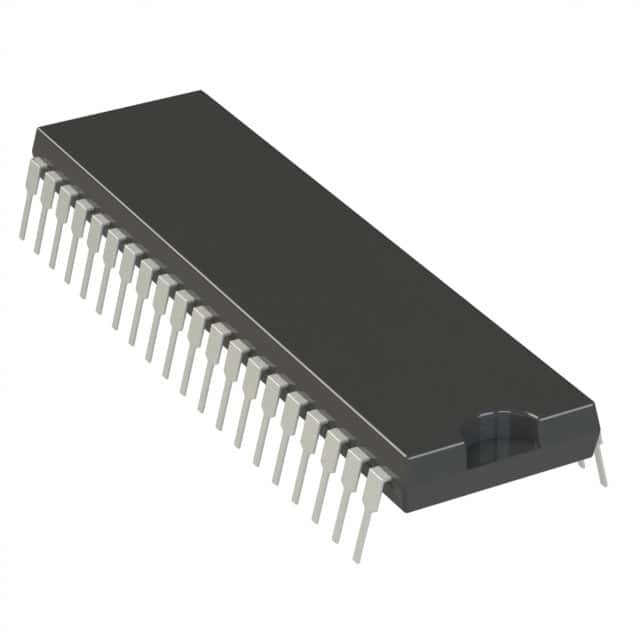

ATMEGA8515-16PU IC MCU 8BIT 8KB FLASH 40DIP 마이크로칩 기술

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
핵심 프로세서 | AVR | 코어 크기 | 8-비트 |
---|---|---|---|
속도 | 16MHz | 연결성 | EBI / EMI, SPI, UART / 범용 동기/비동기 송수신 회로 |
주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 35 |
프로그램 메모리 규모 | 8KB (4K x 16) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | 512 X 8 | RAM 사이즈 | 512 X 8 |
전압 - 공급 (Vcc/Vdd) | 4.5V ~ 5.5V | 데이터 변환기 | - |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 구멍을 통해 | 패키지 / 케이스 | 40번 하락 (0.600 ", 15.24 밀리미터) |
공급자의 장치 패키지 | 40-PDIP |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
ATMEGA8515-16PU | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89S8253-24PU | IC MCU 8BIT 12KB FLASH 40DIP | |
ATMEGA644A-PU | IC MCU 8BIT 64KB FLASH 40DIP | |
ATMEGA1284-PU | IC MCU 8BIT 128KB FLASH 40DIP | |
ATMEGA1284P-PU | IC MCU 8BIT 128KB FLASH 40DIP | |
ATMEGA32-16PU | IC MCU 8BIT 32KB FLASH 40DIP | |
AT89LP52-20PU | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8515L-8PU | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA32A-PU | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA324A-PU | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA324PA-PU | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA162-16PU | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA324P-20PU | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA164A-PU | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA164P-20PU | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA16-16PU | IC MCU 8BIT 16KB FLASH 40DIP | |
PIC16F18026-I/P | IC MCU 8BIT 28KB FLASH 40DIP | |
PIC16F18046-I/P | IC MCU 8BIT 28KB FLASH 40DIP | |
PIC18F46Q71-I/P | IC MCU 8BIT 64KB FLASH 40DIP | |
PIC18F46Q71-E/P | IC MCU 8BIT 64KB FLASH 40DIP | |
AT89LP51-20PU | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89LS52-16PU | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA164PA-PU | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA16L-8PU | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA644-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
ATMEGA32L-8PU | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA644PV-10PU | IC MCU 8BIT 64KB FLASH 40DIP | |
ATMEGA644P-20PQ | IC MCU 8BIT 64KB FLASH 40DIP | |
ATMEGA164PV-10PU | IC MCU 8BIT 16KB FLASH 40DIP | |
AT89S51-24PU | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89S52-24PU | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA16A-PU | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA644PA-PU | IC MCU 8BIT 64KB FLASH 40DIP | |
ATMEGA8535-16PU | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89LP51ED2-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
ATMEGA8535L-8PU | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89C55WD-24PU | IC MCU 8BIT 20KB FLASH 40DIP | |
AT89LP51RD2-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
ATMEGA162V-8PU | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA644V-10PU | IC MCU 8BIT 64KB FLASH 40DIP | |
ATMEGA644P-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
PIC18F46Q83-I/P | IC MCU 8BIT 64KB FLASH 40DIP | |
AT89LS51-16PU | IC MCU 8BIT 4KB FLASH 40DIP | |
ATMEGA32A-PN | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA164P-20PQ | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA164PV-10PQ | IC MCU 8BIT 16KB FLASH 40DIP | |
AT89LP6440-20PU | IC MCU 8BIT 64KB FLASH 40DIP | |
ATMEGA324PA-PN | IC MCU 8BIT 32KB FLASH 40DIP | |
AT89LP3240-20PU | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA324PV-10PU | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA644PV-10PQ | IC MCU 8BIT 64KB FLASH 40DIP | |
AT90LS8535-4PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90LS8535-4PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S4414-4PC | IC MCU 8BIT 4KB FLASH 40DIP | |
AT90S4414-4PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT90S4414-8PC | IC MCU 8BIT 4KB FLASH 40DIP | |
AT90S4414-8PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT90S4434-8PC | IC MCU 8BIT 4KB FLASH 40DIP | |
AT90S4434-8PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT90S8515-4PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S8515-4PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S8515-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S8515-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S8515A-4PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S8515A-4PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S8515A-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S8515A-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S8535-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT90S8535-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA163-8PC | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA163-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA163L-4PC | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA163L-4PI | IC MCU 8BIT 16KB FLASH 40DIP | |
AT87F51-24PC | IC MCU 8BIT 4KB FLASH 40DIP | |
AT87F51-24PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT87F52-24PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT87F52-24PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89C51-24PC | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89C51-24PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89C52-24PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89C52-24PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89S53-24PC | IC MCU 8BIT 12KB FLASH 40DIP | |
AT89S53-24PI | IC MCU 8BIT 12KB FLASH 40DIP | |
AT89S8252-24PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89S8252-24PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT87F55WD-24PC | IC MCU 8BIT 20KB FLASH 40DIP | |
AT87F55WD-24PI | IC MCU 8BIT 20KB FLASH 40DIP | |
AT87LV51-16PC | IC MCU 8BIT 4KB FLASH 40DIP | |
AT87LV51-16PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT87LV52-16PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT87LV52-16PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89C55WD-24PC | IC MCU 8BIT 20KB FLASH 40DIP | |
AT89C55WD-24PI | IC MCU 8BIT 20KB FLASH 40DIP | |
AT89LS53-12PC | IC MCU 8BIT 12KB FLASH 40DIP | |
AT89LS53-12PI | IC MCU 8BIT 12KB FLASH 40DIP | |
AT89LS8252-12PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89LS8252-12PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89LV51-12PC | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89LV51-12PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89LV52-12PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89LV52-12PI | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA323L-4PC | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA323L-4PI | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA161-8PC | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA161-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA323-8PC | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA323-8PI | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA161L-4PC | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA161L-4PI | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA16-16PC | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA16-16PI | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA16L-8PC | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA16L-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA32-16PC | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA32-16PI | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA32L-8PC | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA32L-8PI | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA8535-16PC | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8515-16PC | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8535-16PI | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8515-16PI | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8535L-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8515L-8PC | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8535L-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8515L-8PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT87F51RC-24PC | IC MCU 8BIT 32KB FLASH 40DIP | |
AT87F51RC-24PI | IC MCU 8BIT 32KB FLASH 40DIP | |
AT89C51-33PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89C52-33PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89LS51-16PC | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89LS51-16PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89LS52-16PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89LS52-16PI | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89S51-24PC | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89S51-24PI | IC MCU 8BIT 4KB FLASH 40DIP | |
AT89S52-24PC | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89S52-24PI | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA162-16PC | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA162-16PI | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA162L-8PC | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA162L-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA162V-1PC | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA162V-8PI | IC MCU 8BIT 16KB FLASH 40DIP | |
AT89LV55-12PC | IC MCU 8BIT 20KB FLASH 40DIP | |
AT89LV55-12PI | IC MCU 8BIT 20KB FLASH 40DIP | |
ATMEGA16-16PJ | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA162-16PJ | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA162V-8PJ | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA16L-8PJ | IC MCU 8BIT 16KB FLASH 40DIP | |
ATMEGA32-16PJ | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA32L-8PJ | IC MCU 8BIT 32KB FLASH 40DIP | |
ATMEGA8515-16PJ | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8515L-8PJ | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8535-16PJ | IC MCU 8BIT 8KB FLASH 40DIP | |
ATMEGA8535L-8PJ | IC MCU 8BIT 8KB FLASH 40DIP | |
AT89S8253-24PC | IC MCU 8BIT 12KB FLASH 40DIP | |
AT89S8253-24PI | IC MCU 8BIT 12KB FLASH 40DIP | |
AT89LP51RB2-20PU | IC MCU 8BIT 24KB FLASH 40DIP | |
AT89LP51RC2-20PU | IC MCU 8BIT 32KB FLASH 40DIP |
제품 설명
제품 세부 정보
전반적인 설명
ATmega8515은 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATmega8515은 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..
특징
• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러• RISC 건축
130 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
16MHz에서 최대 16 MIPS 처리량
2주기 증폭기
• 비휘발성 프로그램 및 데이터 메모리
8K 바이트의 시스템 내 자체 프로그래밍 플래시
내구성: 10,000 기록/삭제 주기
독립적인 잠금 비트와 함께 선택적인 부트 코드 섹션
칩 상부 프로그램으로 시스템 내 프로그래밍
진실 한 읽기-쓰기 동작
512 바이트 EEPROM
내구성: 10만 번 쓰기/삭제
512 바이트 내부 SRAM
64K 바이트까지 선택적인 외장 메모리 공간
소프트웨어 보안을 위한 프로그래밍 잠금
• 주변 기능
8비트 타이머 / 카운터, 별도의 프레스칼러 및 비교 모드
16비트 타이머/카운터, 별도의 프레스칼러, 비교 모드, 캡처
모드
3개의 PWM 채널
프로그램 가능한 연쇄 USART
Master/Slave SPI 시리즈 인터페이스
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
• 마이크로 컨트롤러 의 특별 특성
전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
내부 산정형 RC 오시레이터
외부 및 내부의 끊어질 수 있는 소스
3개의 수면 모드: 무동, 전원 종료 및 대기 상태
• I/O 및 패키지
35 프로그램 가능한 I/O 라인
40pin PDIP, 44도 TQFP, 44도 PLCC, 44도 QFN/MLF
• 작동 전압
ATmega8515L에 2.7~5.5V
ATmega8515에 4.5~5.5V
• 속도 등급
ATmega8515L의 0 - 8 MHz
ATmega8515의 0 - 16 MHz
사양
속성 | 속성 값 |
---|---|
제조업자 | 인텔 / 알테라 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | AVR® ATmega |
제품 | MCU |
포장 | 튜브 |
단위 무게 | 0.210004 온스 |
장착 방식 | 구멍을 통해 |
상표명 | ATMEGA |
패키지 케이스 | 40DIP (0.600", 15.24mm) |
작동 온도 | -40°C ~ 85°C (TA) |
공급자 제품 패키지 | 40-PDIP |
I-O의 숫자 | 35 I/O |
속도 | 16MHz |
EEPROM 크기 | 512 x 8 |
코어 프로세서 | AVR |
RAM 크기 | 512 x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | 브라운 아웃 탐지/리셋, POR, PWM, WDT |
연결성 | EBI/EMI, SPI, UART/USART |
전압 공급-Vcc-Vdd | 4.5V ~ 5.5V |
코어 크기 | 8비트 |
프로그램 메모리 크기 | 8KB (4K x 16) |
데이터 변환기 | - |
오시레이터 타입 | 내부 |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
작동 공급 전압 | 4.5V ~ 5.5V |
인터페이스 타입 | SPI USART |
원자 | AVR |
프로세서 시리즈 | 메가AVR |
데이터 버스 너비 | 8비트 |
공급 전압 최대 | 5.5V |
공급 전압-분 | 4.5V |
패키지 케이스 | PDIP-40 |
최대 시계 주파수 | 16MHz |
입력/출력 | 35 I/O |
데이터-RAM 크기 | 512 B |
데이터-ROM 크기 | 512 B |
타이머 카운터 수 | 2 타이머 |
ADC 해상도 | ADC가 없습니다. |
데이터-RAM 타입 | SRAM |
데이터-ROM 타입 | EEPROM |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
ATMEGA8515L-8AUR 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 8KB FLASH 44TQFP | 마이크로칩 테크놀로지 | ATMEGA8515-16PU 대 ATMEGA8515L-8AUR |
ATMEGA8515L-8JI 마이크로 컨트롤러 및 프로세서 |
RISC 마이크로컨트롤러, 8비트, 플래시, AVR RISC CPU, 8MHz, CMOS, PQCC44, PLASTIC, MS-018AC, LCC-44 | 아트멜 코퍼레이션 | ATMEGA8515-16PU 대 ATMEGA8515L-8JI |
ATMEGA8515-16AU 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 8KB FLASH 44TQFP | 마이크로칩 테크놀로지 | ATMEGA8515-16PU 대 ATMEGA8515-16AU |
ATMEGA8515L-8PU 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 8KB FLASH 40DIP | 마이크로칩 테크놀로지 | ATMEGA8515-16PU 대 ATMEGA8515L-8PU |
ATMEGA8515L-8JU 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 8KB FLASH 44PLCC | 마이크로칩 테크놀로지 | ATMEGA8515-16PU 대 ATMEGA8515L-8JU |
ATMEGA8515-16JU 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 8KB FLASH 44PLCC | 마이크로칩 테크놀로지 | ATMEGA8515-16PU 대 ATMEGA8515-16JU |
ATMEGA8515-16PU 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 8KB FLASH 40DIP | 마이크로칩 테크놀로지 | ATMEGA8515-16PU 대 ATMEGA8515-16PU |
ATMEGA8515-16MU 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 8KB FLASH 44VQFN | 마이크로칩 테크놀로지 | ATMEGA8515-16PU 대 ATMEGA8515-16MU |
ATMEGA8515L-8AU 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 8KB FLASH 44TQFP | 마이크로칩 테크놀로지 | ATMEGA8515-16PU 대 ATMEGA8515L-8AU |
ATMEGA8515L-8MU 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 8KB FLASH 44VQFN | 마이크로칩 테크놀로지 | ATMEGA8515-16PU 대 ATMEGA8515L-8MU |
설명
AVR AVR? ATmega 마이크로 컨트롤러 IC 8-비트 16MHz 8KB (4K x 16) FLASH 40-PDIP
MCU 8비트 AVR RISC 8KB 플래시 5V 40핀 PDIP W 튜브
8비트 마이크로 컨트롤러 - MCU 8kB 플래시 0.5kB EEPROM 35 I/O 핀
추천된 제품
