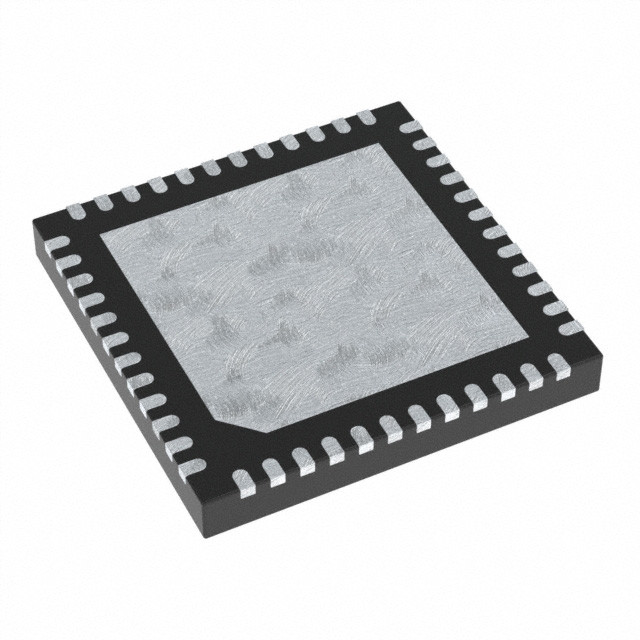

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN 마이크로칩 기술

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x핵심 프로세서 | ARM® Cortex®-M0+ | 코어 크기 | 32비트 싱글 코어 |
---|---|---|---|
속도 | 48MHz | 연결성 | I2C, 린뷔스, SPI, UART / 범용 동기/비동기 송수신 회로, USB |
주변 기기 | 절전은 / 리셋, DMA, I2S, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 38 |
프로그램 메모리 규모 | 256KB (256K x 8) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | - | RAM 사이즈 | 32K X 8 |
전압 - 공급 (Vcc/Vdd) | 1.62V ~ 3.6V | 데이터 변환기 | 자동 예금기 14x12b ; 인수 인도 1x10b |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 48-VFQFN 노출 패드 |
공급자의 장치 패키지 | 48-QFN(7x7) |
Part Number | Description | |
---|---|---|
ATSAMD21G18A-MUT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAMD21G18A-MFT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAM4S4AA-MU | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAML22G17A-MUT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAM3S4AA-MUR | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAML21G18B-MNT | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATSAMD20G17A-MUT | IC MCU 32BIT 128KB FLASH 48QFN | |
AT32UC3B1512-Z1UT | IC MCU 32BIT 512KB FLASH 48QFN | |
ATSAMD21G17A-MU | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMDA1G16B-MBT | IC MCU 32BIT 64KB FLASH 48VQFN | |
AT32UC3B1256-Z1UT | IC MCU 32BIT 256KB FLASH 48QFN | |
PIC18F56Q83-I/6MX | IC MCU 8BIT 64KB FLASH 48VQFN | |
ATSAMD21G17A-MF | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMD20G14B-MUT | IC MCU 32BIT 16KB FLASH 48VQFN | |
ATSAM3N00AA-MU | IC MCU 32BIT 16KB FLASH 48QFN | |
ATSAM3N1AB-MU | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAM3N0AA-MU | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMC21G18A-MUT | IC MCU 32BIT 256KB FLASH 48VQFN | |
AT91SAM7S16-MU | IC MCU 16/32BIT 16KB FLASH 48QFN | |
AT32UC3L0128-ZAUT | IC MCU 32BIT 128KB FLASH 48QFN | |
AT32UC3L0256-ZAUT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAMD21G17A-MUT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMD21G18A-MU | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAM4S4AB-MNR | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATSAMD21G18A-MF | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAML21G18B-MUT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAMD20G16B-MN | IC MCU 32BIT 64KB FLASH 48VQFN | |
ATSAMD20G18A-MU | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAMD20G18A-MN | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAMD51G18A-MU | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATSAMD21G16B-MUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD20G14B-MU | IC MCU 32BIT 16KB FLASH 48VQFN | |
ATSAMD20G15B-MU | IC MCU 32BIT 32KB FLASH 48VQFN | |
ATSAMD20G16A-MU | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD20G16B-MU | IC MCU 32BIT 64KB FLASH 48VQFN | |
ATSAMD20G17A-MU | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMD51G18A-MUT | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATSAMD51G19A-MUT | IC MCU 32BIT 512KB FLASH 48VQFN | |
ATSAMD51G19A-MU | IC MCU 32BIT 512KB FLASH 48VQFN | |
ATSAM3S2AA-MU | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAME51G18A-MU | IC MCU 32BIT 256KB FLASH 48VQFN | |
AT32UC3B1512-Z1UR | IC MCU 32BIT 512KB FLASH 48QFN | |
ATSAMD21G15B-MUT | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMD20G16A-MUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD20G16B-MNT | IC MCU 32BIT 64KB FLASH 48VQFN | |
ATSAMD21G17L-MUT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMD21G16B-MFT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD21G16B-MU | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD20G18A-MUT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAMD20G18A-MNT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAMDA1G14B-MBT | IC MCU 32BIT 16KB FLASH 48VQFN | |
ATSAMDA1G15B-MBT | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAM4S2AB-MNR | IC MCU 32BIT 128KB FLASH 48VQFN | |
ATSAML21G16B-MNT | IC MCU 32BIT 64KB FLASH 48VQFN | |
ATSAM4S2AA-MU | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAME51G18A-MUT | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATSAM4N8AA-MU | IC MCU 32BIT 512KB FLASH 48QFN | |
ATSAME51G19A-MUT | IC MCU 32BIT 512KB FLASH 48VQFN | |
ATSAM4LS4AA-MUR | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAM4LS2AA-MUR | IC MCU 32BIT 128KB FLASH 48QFN | |
AT91SAM7S32B-MU | IC MCU 16/32BIT 32KB FLASH 48QFN | |
ATSAMD21G16L-MNT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD51G18A-MF | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATSAME51G19A-MF | IC MCU 32BIT 512KB FLASH 48VQFN | |
ATSAMD20G15A-MN | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMD21G15B-MU | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMD20G15A-MNT | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMD20G14A-MU | IC MCU 32BIT 16KB FLASH 48QFN | |
ATSAMD20G15A-MU | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMD20G14A-MUT | IC MCU 32BIT 16KB FLASH 48QFN | |
ATSAMD20G15A-MUT | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMD20G15B-MUT | IC MCU 32BIT 32KB FLASH 48VQFN | |
ATSAMD21G15B-MF | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMD20G16B-MUT | IC MCU 32BIT 64KB FLASH 48VQFN | |
ATSAMD21G15B-MFT | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMD20G16A-MN | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD20G16A-MNT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD20G17A-MN | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMC21G16A-MNT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD20G17A-MNT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMC20G17A-MNT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMC21G17A-MUT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMD21G16L-MUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD21G16B-MF | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD21G17L-MNT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMC20G15A-MNT | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMC20G15A-MUT | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMC20G16A-MNT | IC MCU 32BIT 64KB FLASH 48VQFN | |
ATSAMC20G16A-MUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMC20G17A-MUT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMC21G15A-MNT | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMC21G15A-MUT | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAMC21G16A-MUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD21G17L-MN | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMC21G17A-MNT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMD21G17A-MFT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAM3N00AA-MUR | IC MCU 32BIT 16KB FLASH 48QFN | |
ATSAM3N0AA-MUR | IC MCU 32BIT 32KB FLASH 48QFN | |
ATSAM3N1AB-MUR | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAM3S1AB-MU | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAM3S1AB-MUR | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMC20G18A-MUT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAML22G16A-MUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAM4S2AB-MN | IC MCU 32BIT 128KB FLASH 48VQFN | |
ATSAMC20G18A-MNT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAML21G16B-MUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMC21G18A-MNT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAML21G17B-MUT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAML21G17B-MNT | IC MCU 32BIT 128KB FLASH 48VQFN | |
ATSAMD51G18A-MU-EFP | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAMD51G18A-MUT-EFP | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAM4N8AA-MUR | IC MCU 32BIT 512KB FLASH 48QFN | |
ATSAM4S4AB-MN | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAML22G18A-MUT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAMD51G19A-MU-EFP | IC MCU 32BIT 512KB FLASH 48QFN | |
ATSAM3S2AA-MUR | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAMD51G18A-MFT | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATUC64D4-Z1UT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAMD51G19A-MUT-EFP | IC MCU 32BIT 512KB FLASH 48QFN | |
ATSAME51G18A-MU-EFP | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATUC64D4-Z1UR | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAME51G18A-MUT-EFP | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATSAMD51G19A-MF | IC MCU 32BIT 512KB FLASH 48VQFN | |
ATSAMD51G19A-MFT | IC MCU 32BIT 512KB FLASH 48VQFN | |
ATSAME51G18A-MF | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATSAME51G19A-MU | IC MCU 32BIT 512KB FLASH 48VQFN | |
ATSAME51G19A-MU-EFP | IC MCU 32BIT 512KB FLASH 48VQFN | |
AT91SAM7S32B-MU-999 | IC MCU 16/32BIT 32KB FLASH 48QFN | |
ATSAME51G18A-MFT | IC MCU 32BIT 256KB FLASH 48VQFN | |
ATSAME51G19A-MUT-EFP | IC MCU 32BIT 512KB FLASH 48VQFN | |
ATSAM3S4AA-MU | IC MCU 32BIT 256KB FLASH 48QFN | |
AT32UC3B164-Z1UT | IC MCU 32BIT 64KB FLASH 48QFN | |
AT32UC3B164-Z1UR | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAM4LC2AA-MU | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAM4LS2AA-MU | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAM4LC2AA-MUR | IC MCU 32BIT 128KB FLASH 48QFN | |
ATUC128D4-Z1UT | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAME51G19A-MFT | IC MCU 32BIT 512KB FLASH 48VQFN | |
ATUC64L4U-ZAUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATUC128D4-Z1UR | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAM4LC4AA-MU | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAM4LC4AA-MUR | IC MCU 32BIT 256KB FLASH 48QFN | |
ATUC64L4U-ZAUR | IC MCU 32BIT 64KB FLASH 48QFN | |
AT32UC3B1128-Z1UT | IC MCU 32BIT 128KB FLASH 48QFN | |
AT32UC3B1128-Z1UR | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAM4LS4AA-MU | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAM4LC8AA-MUR | IC MCU 32BIT 512KB FLASH 48QFN | |
AT32UC3L0128-ZAUR | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAM4LC8AA-MU | IC MCU 32BIT 512KB FLASH 48QFN | |
ATSAM4LS8AA-MU | IC MCU 32BIT 512KB FLASH 48QFN | |
ATSAM4LS8AA-MUR | IC MCU 32BIT 512KB FLASH 48QFN | |
AT32UC3B1256-Z1UR | IC MCU 32BIT 256KB FLASH 48QFN | |
AT32UC3L0256-ZAUR | IC MCU 32BIT 256KB FLASH 48QFN | |
ATUC256L4U-ZAUT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATUC256L4U-ZAUR | IC MCU 32BIT 256KB FLASH 48QFN | |
AT89C5131A-PLTIL | IC MCU 8BIT 32KB FLASH 48QFN | |
AT91SAM7S32-MU | IC MCU 16/32BIT 32KB FLASH 48QFN | |
AT91SAM7S32B-MU | IC MCU 16/32BIT 32KB FLASH 48QFN | |
AT91SAM7S32-MU-999 | IC MCU 16/32BIT 32KB FLASH 48QFN | |
AT89C5131A-PLTUL | IC MCU 8BIT 32KB FLASH 48QFN | |
AT32UC3L016-ZAUT | IC MCU 32BIT 16KB FLASH 48QFN | |
AT32UC3L032-ZAUT | IC MCU 32BIT 32KB FLASH 48QFN | |
AT32UC3L064-ZAUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAM3S1AA-MU | IC MCU 32BIT 64KB FLASH 48QFN | |
AT32UC3L016-ZAUR | IC MCU 32BIT 16KB FLASH 48QFN | |
AT32UC3L032-ZAUR | IC MCU 32BIT 32KB FLASH 48QFN | |
AT32UC3L064-ZAUR | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAM3N1AA-MU | IC MCU 32BIT 64KB FLASH 48QFN | |
ATSAM3N2AA-MU | IC MCU 32BIT 128KB FLASH 48QFN | |
ATSAM3N4AA-MU | IC MCU 32BIT 256KB FLASH 48QFN | |
ATSAM3S1AA-MUR | IC MCU 32BIT 64KB FLASH 48QFN |
제품 세부 정보
설명
SAM D21/DA1는 32비트 Arm® Cortex®-M0+ 프로세서를 사용하는 저전력 마이크로 컨트롤러 시리즈이며, 최대 256 KB 플래시와 32 KB SRAM을 갖춘 32pin에서 64pin까지의 제품이다.SAM D21/DA1는 최대 주파수 48MHz에서 작동하고 2.46 CoreMark/MHz. 그들은 동일 한 주변 모듈, 헥스 호환 코드, 동일 한 선형 주소 지도,그리고 제품 시리즈의 모든 장치들 사이의 호환되는 마이그레이션 경로를 핑모든 장치에는 지능적이고 유연한 주변 장치, 주변 장치 간 신호 전달을 위한 이벤트 시스템, 용량 터치 버튼, 슬라이더 및 휠 사용자 인터페이스 지원이 포함되어 있습니다.
특징
• 프로세서
팔®
코르텍스®
-M0+ CPU 최대 48MHz로 동작
• 단주기 하드웨어 멀티플리커
• 마이크로 트레이스 버퍼 (MTB)
• 기억
4/2/1/0.5 KB 읽기-쓰기 (RWWEE) 플래시 섹션 (256 KB 장치에서는 사용할 수 없습니다)
256/128/64/32/16 KB 시스템 내 자체 프로그래밍 가능한 플래시
32/16/8/4 KB SRAM 메모리
• 시스템
전원 재설정 (POR) 및 브라운 아웃 감지 (BOD)
48MHz 디지털 주파수 잠금 루프 (DFLL48M) 및 48MHz에서 96MHz 분자 디지털 단계 잠금 루프 (FDPLL96M) 와 함께 내부 및 외부 시계 옵션
외계 중단 제어기 (EIC)
16개의 외부 인터럽트
1개의 비마스킹 가능한 인터럽트 (NMI)
2핀 시리즈 와이어 디버그 (SWD) 프로그래밍, 테스트 및 디버깅 인터페이스
• 낮은 전력
✅ 비활성 상태 및 대기 상태
수면 걷는 주변 장치
• 주변 장치
12채널 디렉트 메모리 액세스 컨트롤러 (DMAC)
12채널 이벤트 시스템
최대 5개의 16비트 타이머/ 카운터 (TC) 로 구성할 수 있습니다.
• 두 개의 비교/ 캡처 채널을 가진 하나의 16비트 TC
• 두 개의 비교/ 캡처 채널을 가진 하나의 8비트 TC
• 두 개의 TC를 사용하여 두 개의 비교/ 캡처 채널을 가진 32 비트 TC
최대 4개의 24비트 타이머/ 컨트롤 카운터 (TCC), 확장된 기능:
• 선택적 보완 출력으로 최대 4개의 채널 비교
• 포트 핀을 통해 동기화 된 펄스 너비 변조 패턴 (PWM) 을 생성
• 결정적 오류 보호, 빠른 붕괴 및 구성 가능한 순환 출력
• 5 비트까지 해상도를 높이고 양자화 오류를 줄이는 디더링
TC 및 TCC 주변 장치를 사용하는 PWM 채널:
• 각 24비트 TCC에 최대 8개의 PWM 채널
• 각 16비트 TCC에 최대 2개의 PWM 채널
• 각 16비트 TC에 최대 2개의 PWM 채널
시계/일력 기능이 있는 32비트 실시간 카운터 (RTC)
경비견 타이머 (WDT)
CRC-32 발전기
1개의 풀 스피드 (12 Mbps) 유니버설 시리즈 버스 (USB) 2.0 인터페이스
• 임베디드 호스트 및 장치 기능
• 8가지 최종점
최대 6개의 일련 통신 인터페이스 (SERCOM) 로 구성하여
• 풀 듀플렉스 및 싱글 와이어 반 듀플렉스 구성을 가진 USART
• I2C 최대 3.4MHz
• SPI
• LIN 고객
2채널의 I2S 인터페이스
12비트, 350kps 아날로그-디지털 변환기 (ADC) 최대 20개의 채널
• 미분 및 단일 끝 입력
• 1/2x에서 16x 프로그래밍 가능한 가이드 스테이지
• 자동 오프셋 및 이득 오류 보상
• 하드웨어에서 13-, 14-, 15 또는 16비트 해상도를 지원하기 위해 과 샘플링 및 단축
10비트, 350kps 디지털-아날로그 변환기 (DAC)
창 비교 기능을 가진 최대 4 개의 아날로그 비교 장치 (AC)
주변 터치 컨트롤러 (PTC)
• 최대 256채널 용량 터치 및 근접 감지
• I/O
52개의 프로그래밍 가능한 I/O 핀까지
• 자격
SAM D21 AEC-Q100 클래스 1 (-40°C ~ 125°C)
SAM DA1 AEC-Q100 등급 2 (-40C ~ 105C)
• SAM D20와 호환되는 드롭 인
• 패키지
64핀 TQFP, QFN, UFBGA
48핀 TQFP, QFN
45핀 WLCSP
35핀 WLCSP
32핀 TQFP, QFN
• 작동 전압
SAM D21 1.62V 3.63V
SAM DA1: 2.7V - 3.63V
사양
속성 | 속성 값 |
---|---|
제조업자 | 마이크로칩 기술 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | SAM D21G |
포장 | 대체 포장 |
패키지 케이스 | 48-VFQFN 노출 패드 |
작동 온도 | -40°C ~ 85°C (TA) |
공급자 제품 패키지 | 48-QFN (7x7) |
I-O의 숫자 | 38 I/O |
속도 | 48MHz |
EEPROM 크기 | - |
코어 프로세서 | ARMR CortexR-M0+ |
RAM 크기 | 32K x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | 브라운 아웃 검출/리셋, DMA, I2S, POR, PWM, WDT |
연결성 | I2C, LIN, SPI, UART/USART |
전압 공급-Vcc-Vdd | 1.62V ~ 3.6V |
코어 크기 | 32비트 |
프로그램 메모리 크기 | 256KB (256K x 8) |
데이터 변환기 | A/D 14x12b, D/A 1x10b |
오시레이터 타입 | 내부 |
