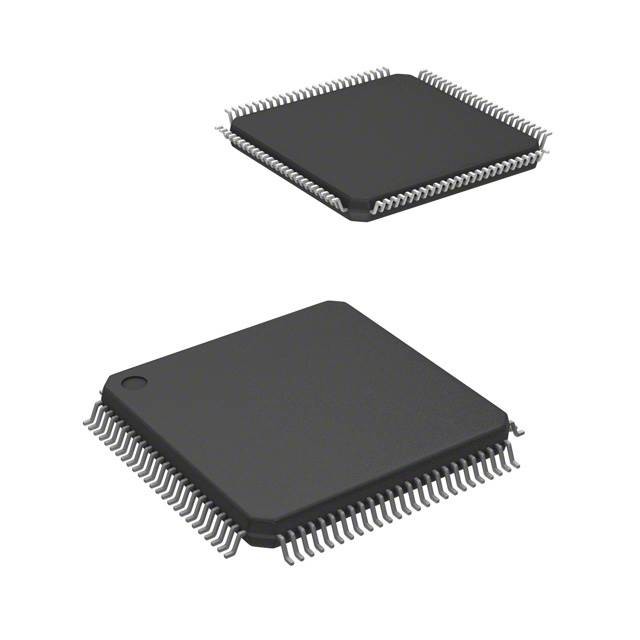

ATSAM3S8CA-AU IC MCU 32BIT 512KB FLASH 100LQFP 마이크로칩 기술

SAM3S 설명

아트멜스 SAM3S 시리즈는 고성능 32비트 ARM 코텍스-M3 RISC 프로세서를 기반으로 한 플래시 마이크로 컨트롤러 가족의 일원이다.최대 속도는 64MHz이며 최대 256Kbytes의 플래시와 최대 48Kbytes의 SRAM이 있습니다.주변 세트에는 내장 트랜시버와 함께 풀 스피드 USB 장치 포트, SDIO/SD/MMC를 위한 하이 스피드 MCI,SRAM에 연결을 제공하는 정적 메모리 컨트롤러를 갖춘 외부 버스 인터페이스, PSRAM, NOR 플래시, LCD 모듈 및 NAND 플래시, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, I2S, 1 PWM 타이머, 6x 일반 16 비트 타이머, RTC, ADC,12비트 DAC와 아날로그 비교기.

특징

• 핵심
ARM® Cortex®-M3 버전 2.0 최대 64MHz로 실행
메모리 보호 단위 (MPU)
✅ Thumb®-2 명령어 세트
• AT91SAM7S 레거시 제품 (48 및 64 핀 버전) 과 호환되는 핀-투-핀
• 기억
64~256Kbytes 임베디드 플래시, 128비트 광장 접속, 메모리 가속기, 단일 플레인
16~48kbytes의 내장 SRAM
16 Kbytes ROM 내장 부트 로더 루틴 (UART, USB) 및 IAP 루틴
8비트 정적 메모리 컨트롤러 (SMC): SRAM, PSRAM, NOR 및 NAND 플래시 지원
메모리 보호 단위 (MPU)
• 시스템
1개의 공급 장치 작동을 위한 내장 전압 조절기
안전 작동을 위해 전력 재설정 (POR), 브라운 아웃 탐지 (BOD) 및 워치дог
∙ 쿼츠 또는 세라믹 공명 오시레이터: 3 ~ 20 MHz 주요 전력 및 장애 감지 및 선택적 낮은 전력 32.768 kHz RTC 또는 장치 시계
● 고 정밀 8/12 MHz 공장 정형 내부 RC 오시일레이터, 장치 시작을 위한 4 MHz 기본 주파수. 주파수 조절을 위한 응용 프로그램 정형 액세스
느린 시계 내부 RC 오시레이터로 영구적 인 저전력 모드 장치 시계
2개의 PLL, 130MHz까지 디바이스 클럭 및 USB
온도 센서
최대 22개의 주변 DMA (PDC) 채널
• 저전력 모드
잠자리 및 백업 모드, 백업 모드에서 3μA까지
초저전력 RTC
• 주변 장치
USB 2.0 장치: 12 Mbps, 2668 바이트 FIFO, 최대 8 개의 쌍방향 엔드포인트. 칩 상 트랜시버
ISO7816, IrDA®, RS-485, SPI, 맨체스터 및 모덤 모드를 가진 최대 2 개의 USART
2개의 2선 UART
2개까지 2개의 와이어 인터페이스 (I2C 호환성), 1개의 SPI, 1개의 연쇄 동기 컨트롤러 (I2S), 1개의 고속 멀티미디어 카드 인터페이스 (SDIO/SD 카드/MMC)
3채널 16비트 타이머/카운터 최대 6개까지 캡처, 파형, 비교 및 PWM 모드. 스텝 모터에 대한 쿼드레이터 디코더 로직 및 2비트 회색 업/다운 카운터
4채널 16비트 PWM 콤플리먼터 출력, 결함 입력, 12비트 엔진 제어용 죽은 시간 생성기 카운터
32비트 실시간 타이머와 달력 및 경보 기능이 있는 RTC
15채널까지, 1Msps ADC, 차차 입력 모드 및 프로그래밍 가능한 이득 스테이지
2채널 12비트 1Msps DAC
유연한 입력 선택, 창 모드, 선택 가능한 입력 히스테리세스
32비트 사이클 리던스티 체크 계산 단위 (CRCCU)
• I/O
- 79개의 I/O 라인까지 외부 인터럽트 기능 (엣지 또는 레벨 감도성), 디바운싱, 고장 필터링 및 시리얼 레지스터 종료
3개의 32비트 병렬 입력/출력 컨트롤러, 주변 DMA 지원 병렬 캡처 모드
• 패키지
100 리드 LQFP, 14 x 14 mm, 진사 0.5 mm / 100 볼 LFBGA, 9 x 9 mm, 진사 0.8 mm
64 리드 LQFP, 12 x 12 mm, 진사 0.5 mm / 64 패드 QFN 9x9 mm, 진사 0.45 mm
48 리드 LQFP, 9 x 9 mm, 진사 0.5 mm / 48 패드 QFN 7x7 mm, 진사 0.45 mm
