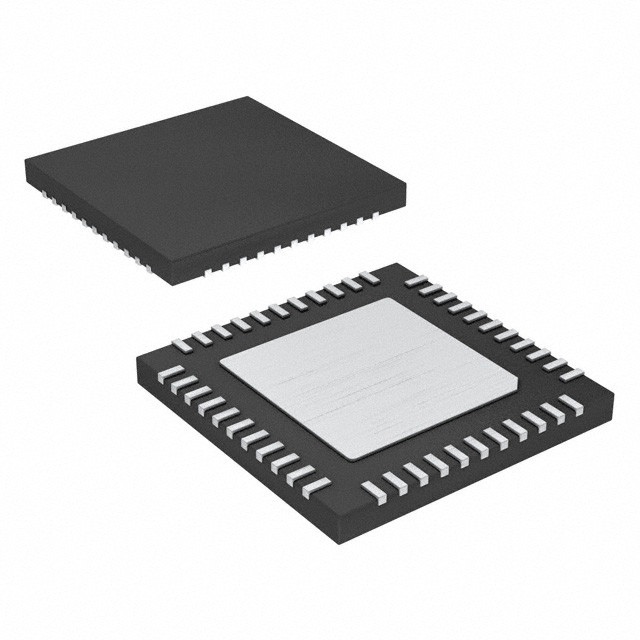

ATXMEGA16A4U-MHR IC MCU 8/16BIT 16KB FLASH 44VQFN 마이크로칩 기술

전반적인 설명

아트멜 AVR XMEGA는 AVR 향상된 RISC 아키텍처를 기반으로 저전력, 고성능 및 주변 부자 8/16 비트 마이크로 컨트롤러의 제품군이다.하나의 시계 사이클에서 명령어를 실행함으로써, AVR XMEGA 장치는 매 메가헤르츠에 1 백만 명령어 (MIPS) 에 가까운 CPU 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..

특징

• 고성능, 저전력 Atmel® AVR® XMEGA® 8/16 비트 마이크로 컨트롤러
• 비휘발성 프로그램 및 데이터 메모리
• 16K - 128KB 시스템 내 자체 프로그래밍 플래시
• 4K - 8KB 부팅 섹션
1K - 2KB EEPROM
• 2K - 8KB 내부 SRAM
• 주변 기능
• 4채널 DMA 컨트롤러
• 8채널 이벤트 시스템
• 5개의 16비트 타이머/ 카운터
• 4개의 출력 비교 또는 입력 캡처 채널을 가진 3개의 타이머/ 카운터
• 2개의 출력 비교 또는 입력 캡처 채널을 가진 2개의 타이머/ 카운터
• 모든 타이머/ 카운터에 고해상도 확장
• 한 타이머 / 카운터에서 고급 파형 확장 (AWeX)
• USB 장치 인터페이스
• USB 2.0 풀 스피드 (12Mbps) 및 저속 (1.5Mbps) 장치가 호환됩니다.
• 전체 구성 유연성을 갖춘 32개의 엔드포인트
• 5개의 USART, 1개의 USART에 대한 IrDA 지원
• 이중 주소 일치 (I2C 및 SMBus 호환) 와 함께 두 개의 두 개의 와이어 인터페이스
• 두 개의 일련의 주변 인터페이스 (SPI)
• AES 및 DES 암호 엔진
• CRC-16 (CRC-CCITT) 및 CRC-32 (IEEE® 802.3) 발전기
• 16비트 실시간 카운터 (RTC) 별도의 오시레이터
• 12채널, 12비트, 2msps 아날로그에서 디지털 변환기
• 한 쌍 채널, 12 비트, 1msps 디지털 아날로그 변환기
• 창 비교 기능과 전류 소스를 가진 두 개의 아날로그 비교 장치
• 모든 일반용 I/O 핀에 있는 외부 중단
• 칩에 설치된 별도의 초저전력 오시일레이터와 함께 프로그래밍 가능한 워치도그 타이머
• QTouch® 라이브러리 지원
• 용량 터치 버튼, 슬라이더 및 바퀴
• 마이크로 컨트롤러 의 특별 특성
• 전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
• PLL 및 prescaler로 내부 및 외부 시계 옵션
• 프로그래밍 가능한 다단계 인터럽트 컨트롤러
• 다섯 가지 수면 방식
• 프로그래밍 및 디버그 인터페이스
• PDI (프로그램 및 디버그 인터페이스)
• I/O 및 패키지
• 34 개의 프로그래밍 가능한 I/O 핀
• 44 - 납 TQFP
• 44 - 패드 VQFN/QFN
• 49 - 볼 VFBGA
• 작동 전압
• 1.6V ~ 3.6V
• 작동 주파수
• 1.6V에서 0 ∼ 12MHz
• 2.7V에서 0 ∼ 32MHz
