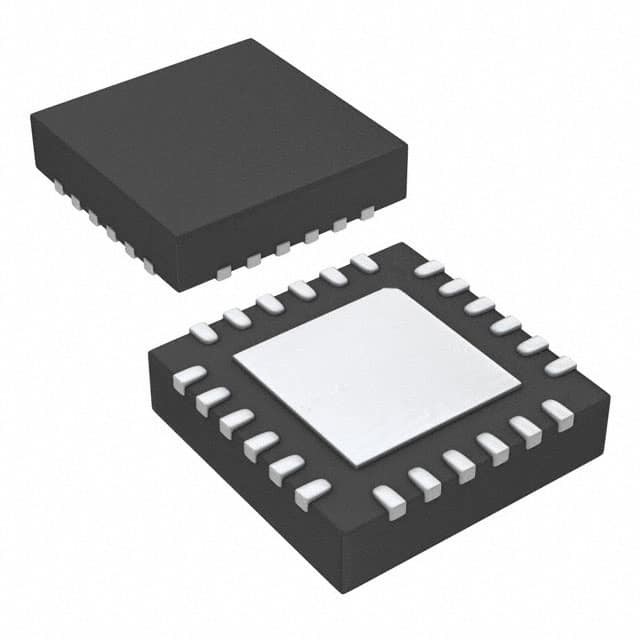

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN 실리콘 연구소

시스템 개요

C8051F93x-C8051F92x 장치는 완전히 통합된 혼합 신호 시스템 온 칩 MCU입니다. 강조 된 기능은 아래에 나열되어 있습니다. 표 2 참조하십시오.1 특정 제품 특징 선택 및 부품 주문 번호.

• 칩에 있는 DC-DC 부스 컨버터와 함께 단일 / 듀얼 배터리 작동.
• 고속 파이프 라인 8051 호환 마이크로 컨트롤러 코어 (25 MIPS까지)
• 시스템 내, 풀 스피드, 침입적이지 않은 디버그 인터페이스 (칩)
• 아날로그 멀티플렉서와 함께 진정한 10 비트 300 ksps 23-채널 단일 끝 ADC
• 6비트 프로그래밍 가능한 전류 참조
• 스프레드 스펙트럼 기술을 가진 정밀 프로그래밍 가능한 24.5 MHz 내부 오시일레이터
• 64kB 또는 32kB의 칩 플래시 메모리
• 칩 내 RAM 4352 바이트
• SMBus/I2C, 향상된 UART 및 두 개의 향상된 SPI 일련 인터페이스
• 일반용 16비트 타이머 네 개
• 6개의 캡처/ 비교 모듈과 함께 프로그래밍 가능한 카운터/타이머 배열 (PCA)
워치도그 타이머 기능
• 칩 내 전원 재설정, VDD 모니터 및 온도 센서
• 23개의 터치 센스 입력을 가진 2개의 칩 전압 비교 장치.
• 24 또는 16 포트 I/O (5 V 용량)

공급 전압 0.9~3.6V

- 한 셀 모드는 0.9 ~ 1.8V 동작을 지원합니다.
- 2 셀 모드는 1.8 ~ 3.6V 동작을 지원합니다
- 1.8~3.3V 출력으로 1전지 모드에서 사용할 수 있는 DC~DC 변환기
- 내장 LDO 조절기 높은 아날로그 공급 전압과 낮은 디지털 코어 전압을 허용
- 2개의 내장 공급 모니터 (파업 감지기)

10비트 아날로그에서 디지털 변환기

- ± 1 LSB INL; 누락 된 코드가 없습니다.
- 300 kps까지 프로그래밍 처리량
- 최대 23개의 외부 입력
- 칩 전압 참조
- 칩에 있는 PGA는 기준 전압의 두 배까지 측정 전압을 허용
- 16비트 자동 평균 축적기
더 높은 ADC 해상도를 제공합니다.
- 데이터에 의존하는 윈도우 인터럽트 생성기
이름?

두 가지 비교

- 프로그램 가능한 히스테레시스 및 반응 시간
- 깨어나거나 재설정 소스로 구성할 수 있습니다.
- 최대 23 용량 터치 센스 입력

6비트 프로그래밍 가능한 전류 참조

- 최대 ± 500 μA. bias 또는
사용자 정의 참조 전압을 생성하는

칩 내 디버깅

- 칩 디버깅 회로로 풀 스피드를 가집니다.
비침입적인 시스템 내 디버그 (이뮬레이터가 필요하지 않습니다)
- 정지점, 단발
- 메모리와 레지스터를 검사/변경
이름?

고속 8051 μC 코어

- 파이프라인 명령어 아키텍처;
1개 또는 2개의 시스템 시계를 사용하는 명령어
- 최대 25 MIPS 처리량 25 MHz 클럭
이름?

기억력

- 4352 바이트 내부 데이터 RAM (256 + 4096)
- 64kB (F93x) 또는 32kB (F92x) 플래시; 시스템 내 프로그래밍
1024 바이트 섹터에서 1024 바이트는
64kB 장치에 예약

디지털 주변 장치

- 24 또는 16 포트 I/O; 모든 5 V 용량 높은 싱크
전류 및 프로그래밍 가능한 드라이브 강도-하드웨어
SMBusTM (I2CTM 호환성), 2 x SPITM 및 UART
동시에 사용할 수 있는 일련 포트
- 4개의 일반용 16비트 카운터/타이머
- 프로그램 16 비트 카운터 / 타이머 배열
캡처/ 비교 모듈 및 감시 개 타이머
- 하드웨어 SmaRTClock는 0.9V까지 작동하고
공급 전류가 0.5μA 이하가 필요합니다.

시계 출처

- 내부 오시레이터: 24.5MHz, 2% 정확도
UART 동작을 지원합니다. 20MHz 저전력
오시일레이터는 매우 작은 편향 전류를 필요로 합니다.
- 외부 오시레이터: 크리스탈, RC, C, 또는 CMOS 시계
- SmaRTClock 오시레이터: 32 kHz 크리스탈 또는 내부
자기 오실레이션 모드
- 비행 중 시계 소스 사이를 전환 할 수 있습니다; 유용
다양한 에너지 절감 모드를 구현하는 데

패키지

- 32핀 QFN (5 x 5mm)
- 24핀 QFN (4 x 4mm)
- 32핀 LQFP (7 x 7mm, 손으로 용접하기 쉽다)

온도 범위: 40 ~ + 85 °C
