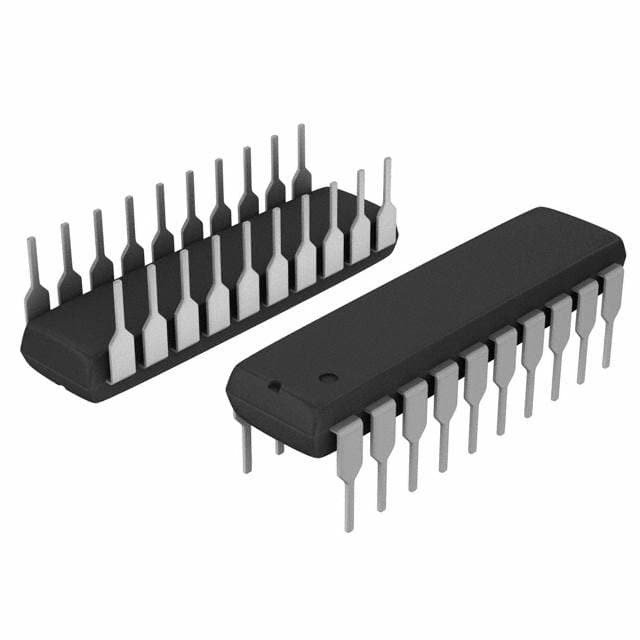

ATTINY2313A-PU IC MCU 8BIT 2KB FLASH 20DIP 마이크로칩 기술

전반적인 설명

ATtiny2313A/4313는 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATtiny2313A/4313는 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..

특징

• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러
• 고급 RISC 아키텍처
120 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
20MHz에서 최대 20 MIPS 처리량
• 데이터 및 비휘발성 프로그램 및 데이터 메모리
2/4K 바이트의 시스템 내 자율 프로그래밍 플래시
• 내구성 10,000 번 기록/삭제 주기로
128/256 바이트 시스템 내 프로그래밍 가능한 EEPROM
• 내구성: 10만 번 기록/삭제
128/256 바이트 내부 SRAM
플래시 프로그램 및 EEPROM 데이터 보안을 위한 프로그래밍 잠금
• 주변 기능
8비트 타이머 / 카운터, 별도의 프레스칼러 및 비교 모드
16비트 타이머/ 카운터, 별도의 프레스칼러, 비교 및 캡처 모드
4개의 PWM 채널
✓ 칩 안의 아날로그 비교 장치
✓ 칩 안의 오시일레이터와 함께 프로그래밍 가능한 워치도그 타이머
USI 유니버설 시리즈 인터페이스
✅ 풀 듀플렉스 USART
• 마이크로 컨트롤러 의 특별 특성
debugWIRE 온칩 디버깅
SPI 포트를 통해 시스템 내 프로그래밍
외부 및 내부의 끊어질 수 있는 소스
저전력 비동기, 전력 종료 및 대기 모드
강화 된 전원 켜기 재설정 회로
프로그램 할 수 있는 브라운 아웃 감지 회로
내부 정렬 오시레이터
• I/O 및 패키지
18 프로그램 가능한 I/O 라인
20pin PDIP, 20pin SOIC, 20pad MLF/VQFN
• 작동 전압
1.8V 5.5V
• 속도 등급
0 4MHz @ 1.8 5.5V
0 10 MHz @ 2.7 5.5V
0 20MHz @ 4.5 5.5V
• 산업용 온도 범위: -40°C ~ +85°C
• 낮은 전력 소모
액티브 모드
• 1.8V 및 1MHz에서 190μA
무동 모드
• 24 μA 1.8V 및 1MHz
전원 끄는 모드
• 1.8V와 +25°C에서 0.1μA
