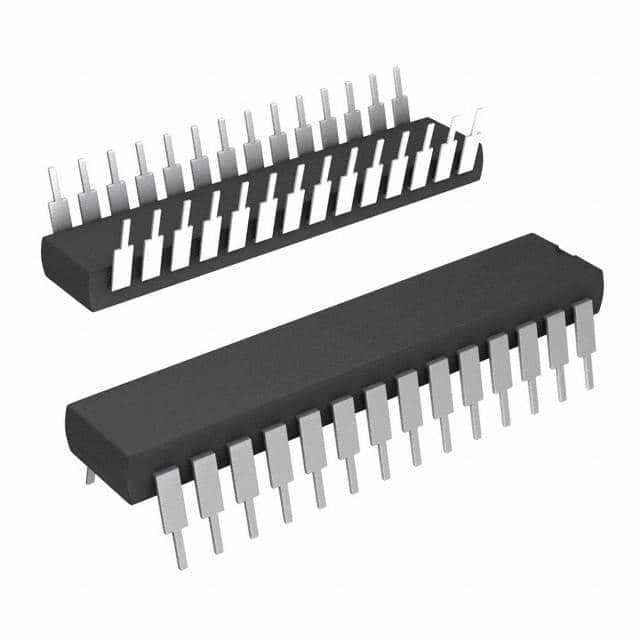

ATMEGA328-PU IC MCU 8BIT 32KB FLASH 28DIP 마이크로칩 기술

전반적인 설명

ATmega48A/PA/88A/PA/168A/PA/328/P는 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다. 단일 클럭 사이클에서 강력한 명령어를 실행함으로써,ATmega48A/PA/88A/PA/168A/PA/328/P는 매 MHz에 1 MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..

특징

• 고성능, 저전력 Atmel® AVR® 8비트 마이크로 컨트롤러
• 고급 RISC 아키텍처
131 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
20MHz에서 최대 20 MIPS 처리량
2주기 증폭기
• 고 내구성 비휘발성 메모리 세그먼트
4/8/16/32KBytes 시스템 내 자율 프로그래밍 플래시 프로그램 메모리
256/512/512/1KBytes EEPROM
512/1K/1K/2KBytes 내부 SRAM
기록/삭제 주기: 10,000 플래시/100,000 EEPROM
데이터 보존: 85°C에서 20년/100년 25°C에서
독립적인 잠금 비트와 함께 선택적인 부트 코드 섹션
칩 상부 프로그램으로 시스템 내 프로그래밍
진실 한 읽기-쓰기 동작
소프트웨어 보안을 위한 프로그래밍 잠금
• Atmel® QTouch® 라이브러리 지원
용량 터치 버튼, 슬라이더 및 바퀴
QTouch 및 QMatrix® 인수
최대 64개의 감각 채널
• 주변 기능
2개의 8비트 타이머/카운터와 별도의 프레스칼러 및 비교 모드
16비트 타이머/ 카운터, 별도의 프레스칼러, 비교 모드, 캡처 모드
별도의 오시레이터와 함께 실시간 카운터
6개의 PWM 채널
8채널 10비트 ADC TQFP 및 QFN/MLF 패키지 온도 측정
6채널 10비트 ADC PDIP 패키지 온도 측정
프로그램 가능한 연쇄 USART
Master/Slave SPI 시리즈 인터페이스
바이트 지향 2선 직렬 인터페이스 (필립스 I2C 호환)
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
∙ 피니 변경 시 중단을 하고 경보
• 마이크로 컨트롤러 의 특별 특성
전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
내부 정렬 오시레이터
외부 및 내부의 끊어질 수 있는 소스
6개의 수면 모드: 무동, ADC 소음 감축, 전력 절약, 전력 종료, 대기 상태 및 연장 대기 상태
• I/O 및 패키지
23 프로그램 가능한 I/O 라인
28 핀 PDIP, 32 리드 TQFP, 28 패드 QFN/MLF 및 32 패드 QFN/MLF
• 작동 전압:
1.8~5.5V
• 온도 범위:
-40°C ~ 85°C
• 속도급:
0 -4MHz@1.8- 5.5V, 0 -10MHz@2.7- 5개5.V, 0~20MHz @ 4.5~5.5V
• 전력 소비 1MHz, 1.8V, 25°C
액티브 모드: 0.2mA
전원 종료 모드: 0.1μA
전력 절감 모드: 0.75μA (32kHz RTC 포함)
