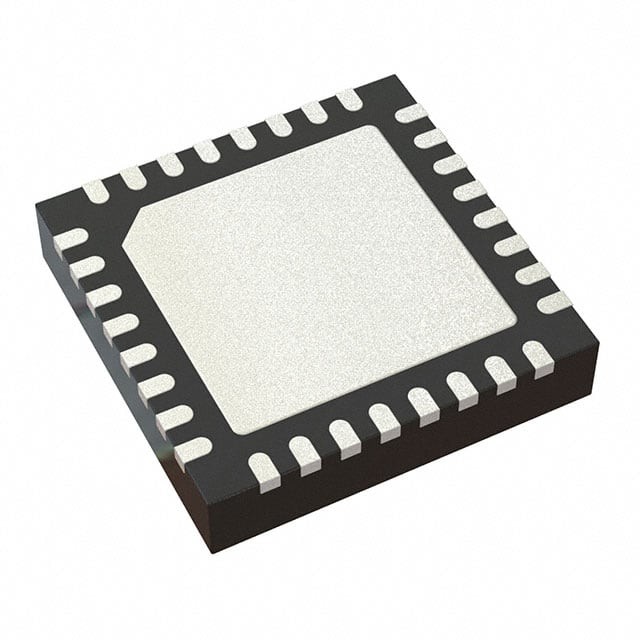

ATTINY88-MUR IC MCU 8BIT 8KB FLASH 32VQFN 마이크로칩 기술

전반적인 설명

ATtiny48/88은 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATtiny48/88은 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..

특징

• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러
• 고급 RISC 아키텍처
123 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
• 고 내구성 비휘발성 메모리 세그먼트
4K/8K 바이트 시스템 내 자체 프로그래밍 플래시 프로그램 메모리
64/64 바이트 EEPROM
256/512 바이트 내부 SRAM
기록/삭제 주기: 10,000 플래시/100,000 EEPROM
데이터 보존: 85°C에서 20년 / 25°C에서 100년
소프트웨어 보안을 위한 프로그래밍 잠금
• 주변 기능
8비트 타이머 / 카운터, 별도의 프레스칼러 및 비교 모드
Prescaler와 비교 및 캡처 모드를 가진 16비트 타이머 / 카운터
6~8채널 10비트 ADC
Master/Slave SPI 시리즈 인터페이스
바이트 지향 2선 직렬 인터페이스 (필립스 I2C 호환)
개별 칩 오시일레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
∙ 피니 변경 시 중단을 하고 경보
• 마이크로 컨트롤러 의 특별 특성
debugWIRE 온칩 디버그 시스템
SPI 포트를 통해 시스템 내 프로그래밍
전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
내부 정렬 오시레이터
외부 및 내부의 끊어질 수 있는 소스
3개의 수면 모드: 비활성 상태, ADC 소음 감축 및 전원 차단
∙ 칩 내 온도 센서
• I/O 및 패키지
24 프로그램 가능한 I/O 라인:
• 28-핀 PDIP
• 28 패드 QFN/MLF
28 프로그램 가능한 I/O 라인:
• 32개의 리드 TQFP
• 32 패드 QFN/MLF
• 32볼 UFBGA
• 작동 전압:
1.8V 5.5V
• 온도 범위:
-40°C ~ +85°C
• 속도급:
0 4MHz @ 1.8 5.5V
0 8MHz @ 2.7 5.5V
0 12MHz @ 4.5 5.5V
• 낮은 전력 소모
액티브 모드: 1MHz, 1.8V: 240μA
전원 차단 모드: 1.8V에서 0.1 μA
