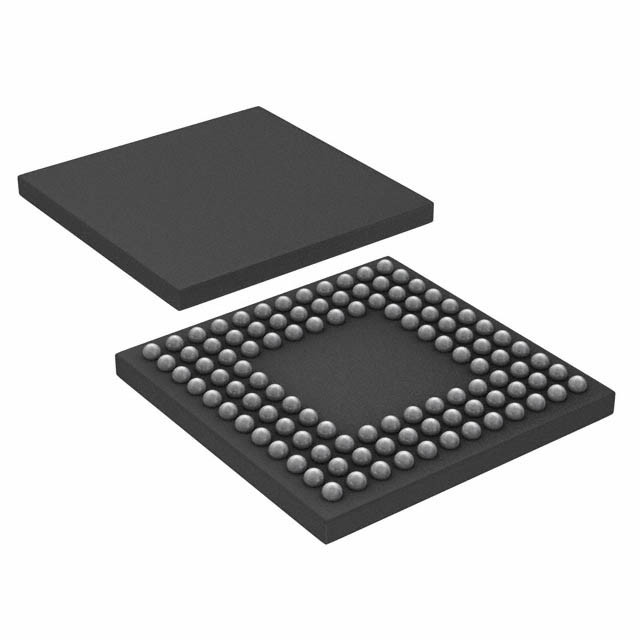

LM3S6911-IBZ50-A2 IC MCU 32BIT 256KB FLASH 108BGA 텍사스 인스트루먼트

[Luminary Micro, Inc.]

건축적 개요

루미나리 마이크로 스텔라리스® 마이크로 컨트롤러 제품군 (첫 번째 ARM® CortexTM-M3 기반 컨트롤러) 은 비용에 민감한 임베디드 마이크로 컨트롤러 애플리케이션에 고성능 32비트 컴퓨팅을 제공합니다.이 선구적인 부품들은 고객들에게 기존 8비트 및 16비트 장치와 동등한 비용으로 32비트 성능을 제공합니다.작은 발자국을 가진 패키지입니다.

제품 특성

LM3S6965 마이크로컨트롤러는 다음과 같은 제품 특징을 포함합니다.
■ 32비트 RISC 성능
32비트 ARM® CortexTM-M3 v7M 아키텍처는 작은 발자국을 내장하는 데 최적화되었습니다.
응용 프로그램
- 시스템 타이머 (SysT ick), 간단한, 24비트 클리어 오브 로이트, 디크멘팅,
유연한 제어 메커니즘을 갖춘 롤-온-제로 카운터
높은 코드 밀도를 위한 Thumb® 호환된 Thumb-2-only 명령어 집합 프로세서 코어
50MHz 동작
하드웨어 분할 및 단일 사이클 곱셈
통합된 네스트드 벡터 인터럽트 컨트롤러 (NVIC)
처리
38개의 중간에 8개의 우선 순위가 있습니다.
보호된 운영 체제에 특권 모드를 제공하는 메모리 보호 장치 (MPU)
기능성
- 데이터의 비대칭 접근, 데이터를 효율적으로 메모리에 저장할 수 있도록
원자 비트 조작 (비트 밴딩), 최대 메모리 활용을 제공합니다
그리고 원활한 주변 제어
■ 내부 기억력
256 KB 단회전 플래시
• 사용자 관리 플래시 블록 보호 2KB 블록 기반
• 사용자 관리 플래시 데이터 프로그래밍
• 사용자 정의 및 관리 플래시 보호 블록
64 KB 단주기 SRAM
■ 일반용 타이머
4개의 일반용 타이머 모듈 (GPTM) 이 각각 2개의 16비트 타이머를 제공합니다.
각 GPTM는 독립적으로 작동하도록 구성될 수 있습니다.
• 단일 32비트 타이머
• 이벤트 캡처를 위한 하나의 32비트 실시간 시계 (RTC)
• 펄스 너비 변조 (PWM)
• 아날로그에서 디지털로 변환을 시작
32비트 타이머 모드
• 프로그램 할 수 있는 단발 타이머
• 프로그램 할 수 있는 주기적 타이머
• 외부 32.768KHz 시계 를 입력 장치 로 사용 할 때 실시간 시계
• 컨트롤러가 정렬을 주장할 때 주기적 및 일회성 모드에서 사용자에 의해 허용되는 스톨링
디버깅 중 CPU 중지 플래그
• ADC 이벤트 트리거
16비트 타이머 모드
• 8비트 프레스칼러를 가진 일반용 타이머 기능
• 프로그램 할 수 있는 단발 타이머
• 프로그램 할 수 있는 주기적 타이머
• 컨트롤러가 디버깅 중에 CPU Halt 플래그를 주장할 때 사용자에 의해 허용되는 스톨링
• ADC 이벤트 트리거
16비트 입력 캡처 모드
• 입력 가장자리 수를 캡처
• 입력 엣지 시간 캡처
16비트 PWM 모드
• PWM 신호의 소프트웨어 프로그래밍 출력 역전과 함께 간단한 PWM 모드
■ ARM FiRM을 준수하는 워치드그 타이머
프로그램 가능한 로드 레지스터가 있는 32비트 다운 카운터
별도의 감시견 시계
- 인터럽트 마스킹으로 프로그래밍 가능한 인터럽트 생성 로직
✅ 로크 레지스트 보호
✓ 활성화 / 비활성화 로직을 재설정
- 컨트롤러가 디버깅 중에 CPU Halt 플래그를 표시할 때 사용자에 의해 설정된 스톨링
■ 10/100 이더넷 컨트롤러
IEEE 802.3-2002 규격에 부합합니다.
100 Mbps와 10 Mbps 동작을 위한 풀 및 반 듀플렉스
통합된 10/100 Mbps 트랜시버 (PHY)
MDI/MDI-X의 자동 교차 수정
프로그램 가능한 MAC 주소
에너지 절감 및 전력 차단 모드
■ 동기 일련 인터페이스 (SSI)
마스터 또는 슬래브 작업
프로그램 할 수 있는 클럭 비트 속도 및 프리스케일
16비트 너비, 8개 위치 깊이의 별도의 전송 및 수신 FIFO
- Freescale SPI, MICROWIRE, 또는
텍사스 인스트루먼트 동기 시리즈 인터페이스
4에서 16 비트까지 프로그래밍 가능한 데이터 프레임 크기
진단/디버깅 테스트를 위한 내부 루프백 테스트 모드
■ UART
3개의 완전히 프로그래밍 가능한 16C550형 UARTs와 IrDA 지원
16x8 전송 (TX) 및 16x12 수신 (RX) FIFO를 분리하여
CPU 중단 서비스 로딩
분수 분자와 함께 프로그래밍 할 수 있는 baud-rate 생성기
프로그램 가능한 FIFO 길이, 1 바이트 깊이 작업을 포함하여
이중 버퍼 인터페이스
FIFO 트리거 레벨 1/8, 1/4, 1/2, 3/4, 7/8
시작, 정지 및 패리티를 위한 표준 비동기 통신 비트
잘못된 시작 비트 탐지
✅ 라인브레이크 생성 및 탐지
■ ADC
단일 입력 및 미분 입력 구성
4개의 10비트 채널 (입력) 을 단일 출력으로 사용할 때
1백만개의 샘플/초의 샘플 속도
유연하고 구성 가능한 아날로그-디지털 변환
1~8개의 항목의 4개의 프로그래밍 가능한 샘플 변환 순서,
해당 변환 결과 FIFO
소프트웨어 또는 내부 이벤트 (타이머, 아날로그 비교기,
PWM 또는 GPIO)
∙ 칩 온도 센서
■ 아날로그 비교기
2개의 독립적인 통합 아날로그 비교기
√ 출력을 설정할 수 있습니다: 출력 핀을 구동하고, 인터럽트를 생성합니다.
또는 ADC 샘플 시퀀스를 시작
외부 핀 입력 또는 외부 핀 입력과 비교
내부 프로그래밍 가능한 전압 참조

대상 애플리케이션

■ 원격 모니터링
■ 전자 판매점 (POS) 기계
■ 시험 및 측정 장비
■ 네트워크 장치 및 스위치
■ 공장 자동화
■ HVAC 및 건물 제어
■ 게임 장비
■ 운동 제어
■ 의료 장비
■ 화재 및 안전
