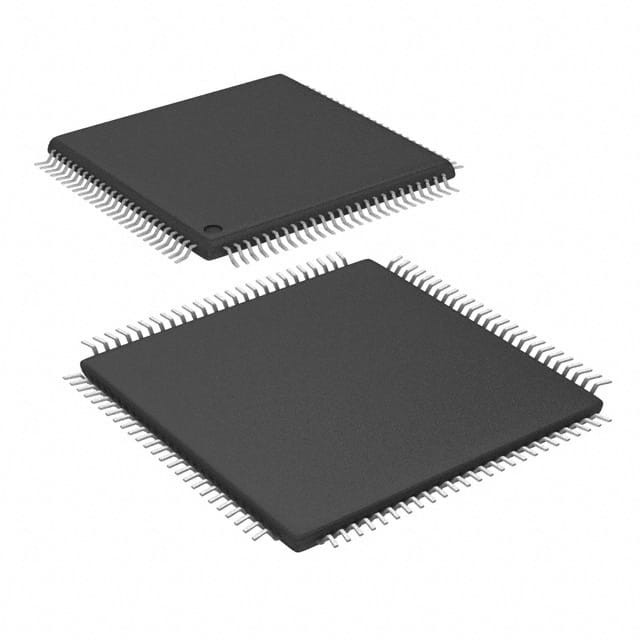

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP 마이크로칩 기술

장치의 개요

이 문서는 PIC32MX1XX/2XX/5XX 64/100 핀 장치에 대한 장치별 정보를 포함합니다.

운영 조건

• 2.3V ~ 3.6V, -40oC ~ +105oC (DC ~ 40MHz),
-40oC ~ +85oC (DC ~ 50MHz)

코어: 50 MHz/83 DMIPS MIPS32® M4K®

• 최대 40% 더 작은 코드 크기를 위한 MIPS16e® 모드
• 코드 효율 (C 및 어셈블리) 아키텍처
• 단일 사이클 (MAC) 32x16 및 두 사이클 32x32 곱

시계 관리

• 0.9% 내부 오시레이터
• 프로그래밍 가능한 PLL 및 오시레이터 시계 소스
• 고장 안전 시계 모니터 (FSCM)
• 독립적 인 감시 개 타이머
• 빨리 깨어나고 시작

전력 관리

• 저전력 관리 모드 (스림 및 일체 상태)
• 통합 전원 재설정, 브라운 아웃 재설정 및 높은

전압 감지

• 0.5 mA/MHz 동전 (유형)
• 44 μA IPD 전류 (유형)

오디오/그래픽/터치 HMI 기능

• 최대 34 개의 PMP 핀을 가진 외부 그래픽 인터페이스
• 오디오 데이터 통신: I2S, LJ, RJ, USB
• 오디오 데이터 제어 인터페이스: SPI 및 I2C
• 오디오 데이터 마스터 클럭:
- 분기 시계 주파수의 생성
- USB 시계와 동기화 될 수 있습니다
- 실행 시간에 조정할 수 있습니다.
• 충전 시간 측정 단위 (CTMU):
- mTouch® 수용성 터치 센싱을 지원합니다
- 고해상도 시간 측정 (1 ns)

고급 아날로그 기능

• ADC 모듈:
- 10비트 1 Msps 속도 하나의 샘플 및 홀드 (S&H)
- 최대 48개의 아날로그 입력
- 잠자리 모드에서 작동 할 수 있습니다
유연하고 독립적인 ADC 트리거 소스
• 칩 내 온도 측정 기능
• 비교자:
- 3개의 듀얼 입력 비교 모듈
- 32 전압 포인트와 함께 프로그램 가능한 참조

타이머 / 출력 비교 / 입력 캡처

• 5개의 일반용 타이머:
- 5 16 비트 및 최대 2 32 비트 타이머 / 카운터
• 5개의 출력 비교 (OC) 모듈
• 5개의 입력 캡처 (IC) 모듈
• 기능 재배열을 허용하기 위해 주변 핀 선택 (PPS)
• 실시간 시계 및 달력 (RTCC) 모듈

통신 인터페이스

• USB 2.0 호환 된 풀 스피드 OTG 컨트롤러
최대 5개의 UART 모듈 (12.5 Mbps):
- LIN 1.2 프로토콜 및 IrDA® 지원
4개의 4선 SPI 모듈 (25 Mbps)
• SMBus 지원과 함께 두 개의 I2C 모듈 (최고 1 Mbaud)
• 기능 재구성을 허용하기 위한 PPS
• 두 개의 읽기/쓰기 버퍼를 가진 병렬 마스터 포트 (PMP)
• 컨트롤러 영역 네트워크 (CAN) 2.0B DeviceNetTM 주소 지원에 적합

직접 메모리 액세스 (DMA)

• 자동 데이터 크기 검출과 함께 하드웨어 DMA의 네 채널
• 32비트 프로그래밍 가능한 주기적 과잉 점검 (CRC)
• USB에 전용 된 두 개의 추가 채널
• CAN에 전념하는 두 개의 추가 채널

입력/출력

• 표준 VOH/VOL의 경우 10 mA 또는 15 mA 소스/심크, 비 표준 VOH1의 경우 최대 22 mA
• 5V 용량 스핀
• 선택적 으로 열 수 있는 배수기, 끌어올릴 수 있는 배수기, 끌어내릴 수 있는 배수기
• 모든 I/O 핀에 있는 외부 중단

자격 및 B급 지원

• AEC-Q100 REVG (그라드 2 -40oC ~ + 105oC)
• B급 안전 도서관, IEC 60730

디버거 개발 지원

• 회로 및 응용 프로그램 프로그램
• 4선 MIPS® 향상된 JTAG 인터페이스
• 무제한 프로그램 및 6 개의 복잡한 데이터 중단점
• IEEE 1149.2 호환 (JTAG) 경계 스캔
