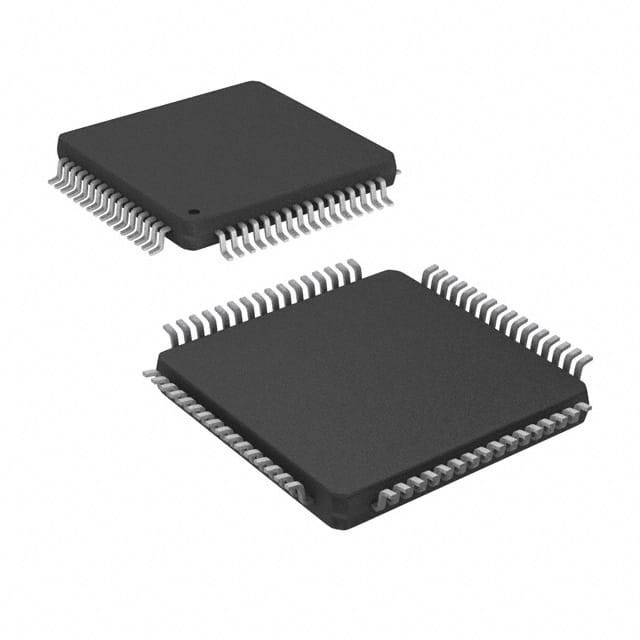

ATSAMG55J19A-AUT IC MCU 32BIT 512KB FLASH 64LQFP 마이크로칩 기술

SAM3X/A 설명

아트멜의 SAM3X/A 시리즈는 고성능 32비트 ARM Cortex-M3 RISC 프로세서를 기반으로 한 플래시 마이크로 컨트롤러의 일원이다.최대 84 MHz의 속도로 작동하고 최대 512 Kbyte의 플래시와 최대 100 Kbyte의 SRAM을 갖추고 있습니다.주변 세트에는 내장 트랜시버와 함께 고속 USB 호스트 및 장치 포트, 이더넷 MAC, 2x CAN, SDIO / SD / MMC를위한 고속 MCI,NAND 플래시 컨트롤러와 함께 외부 버스 인터페이스, 5x UART, 2x TWI, 4x SPI, 1 PWM 타이머, 9x 일반용 32 비트 타이머, RTC, 12 비트 ADC 및 12 비트 DAC.

특징

• 핵심
ARM® Cortex®-M3 버전 2.0 최대 84MHz로 실행
메모리 보호 단위 (MPU)
✅ Thumb®-2 명령어 세트
24비트 시스틱 카운터
네스트드 벡터 인터럽트 컨트롤러
• 기억
256에서 512 Kbyte까지 임베디드 플래시, 128 비트 와이드 액세스, 메모리 가속기, 듀얼 은행
이중 은행과 함께 32에서 100 Kbyte의 임베디드 SRAM
16 Kbytes ROM 내장 부트 로더 루틴 (UART, USB) 및 IAP 루틴
정적 메모리 컨트롤러 (SMC): SRAM, NOR, NAND 지원. 4kbyte RAM 버퍼와 ECC를 갖춘 NAND 플래시 컨트롤러
• 시스템
1개의 공급 장치 작동을 위한 내장 전압 조절기
안전 리셋을 위해 POR, BOD 및 Watchdog
∙ 쿼츠 또는 세라믹 공명 오시레이터: RTC 또는 기기 시계를 위해 3~20MHz 주전력 및 선택적 저전력 32.768kHz
고 정밀 8/12MHz 공장 정형 내부 RC 오시일레이터 4MHz 기본 주파수 빠른 장치 시작
느린 시계 내부 RC 오시일레이터는 낮은 전력 모드에서 장치 시계를 위한 영구 시계로
1 PLL는 장치 클럭 및 1 PLL는 USB 2.0 하이 스피드 미니 호스트 / 장치에 전용됩니다.
온도 센서
최대 17개의 주변 DMA (PDC) 채널과 6개의 중앙 DMA, 그리고 초고속 USB 미니 호스트/장치 및 이더넷 MAC를 위한 전용 DMA
• 저전력 모드
잠자리와 백업 모드, 백업 모드에서 2.5μA까지
백업 도메인: VDDBU 핀, RTC, 8개의 32비트 백업 레지스터
초저전력 RTC
• 주변 장치
USB 2.0 장치/미니 호스트: 480 Mbps, 4kbyte FIFO, 최대 10 개의 양방향 엔드포인트, 전용 DMA
최대 4개의 USART (ISO7816, IrDA®, 흐름 제어, SPI, 맨체스터 및 LIN 지원) 및 1개의 UART
2 TWI (I2C 호환), 최대 6 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC) 최대 2 슬롯
9채널 32비트 타이머/ 카운터 (TC) 캡처, 비교 및 PWM 모드, 쿼드레이터 디코더 로직 및 2비트 회색 업/다운 카운터 스테퍼 모터
8채널 16비트 PWM (PWMC)까지 추가 출력, 오류 입력, 모터 제어용 12비트 죽은 시간 생성기 카운터
32비트 실시간 타이머 (RTT) 및 캘린더 및 경보 기능이 있는 RTC
16채널 12비트 1Msps ADC, 차차 입력 모드 및 프로그래밍 가능한 가이드 스테이지
2채널 12비트 1 Msps DAC
1개의 이더넷 MAC 10/100 (EMAC) 과 전용 DMA
8개의 메일박스를 가진 2개의 CAN 컨트롤러
1개의 진정한 무작위 숫자 생성기 (TRNG)
보호된 레지스터를 작성
• I/O
- 103개의 I/O 라인까지 외부 인터럽트 기능 (변이나 레벨 감도성), 디바운싱, 고장 필터링 및 덤프형 시리즈 저항 종료
최대 6개의 32비트 병렬 입력/출력 (PIO)
• 패키지
100개의 납 LQFP, 14 x 14mm, 진사 0.5mm
100볼 LFBGA, 9x9mm, 피치 0.8mm
144-리드 LQFP, 20 x 20 mm, 진사 0.5 mm
144볼 LFBGA, 10x10mm, 피치 0.8mm
