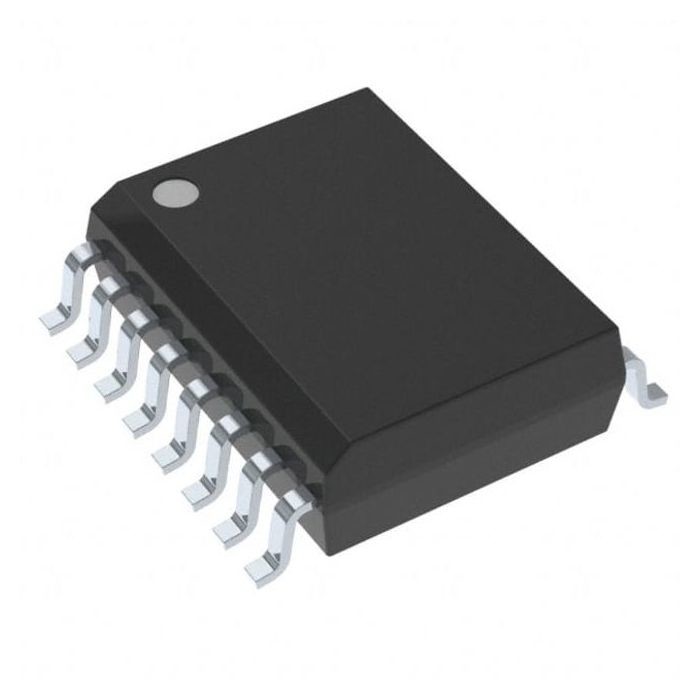

12 비트 SPI 데이터 수집 IC AD7243ARZ는 16SOIC 아날로그 디바이스주 Inc를 V-OUT.
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | AD7243ARZ |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 비트의 숫자 | 12 | D/A변환 장치의 수 | 1 |
|---|---|---|---|
| 정착 시간 | 10us | 출력형 | 전압 - 버퍼링됩니다 |
| 차동 출력 | 부정 | 데이터 인터페이스 | SPI |
| 참고 유형 | 외부적이고 내부입니다 | 전압 - 공급, 아날로그 | ±10.8V ~ 16.5V |
| 전압 - 공급, 디지털 | - | INL / DNL (LSB) | ±1 (맥스), ±0.9 (맥스) |
| 구조 | R-2R | 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 패키지 / 건 | 16 SOIC (0.295 ", 7.50 밀리미터 폭) | 공급자 소자 패키지 | 16-soic |
| 증가하는 타입 | 표면 부착 | ||
| 강조하다 | 12 BIT 데이터 인수 IC,SPI 데이터 수집 IC,AD7243ARZ |
||
제품 설명
AD7243ARZ IC DAC 12BIT V-OUT 16SOIC 아날로그 디바이스주 Inc.
제품 상세정보
일반 설명
AD7243은 완전한 12개 비트, 전압 출력, 출력 증폭기와 디지털 대 아날로그 변환기와 한덩어리로 되어 있는 CMOS 칩 위의 제너 전압 기준입니다. 어떤 외부 정비도 가득 찬 지정 성능을 달성하도록 요구되지 않습니다.출력 증폭기는 2 kΩ 로드를 가로질러 +10 Ｖ를 개발할 수 있습니다. 단일 공급 동작과 출력 전압 레인지가 +5 Ｖ에 대한 0 Ｖ 또는 +10 Ｖ에 대한 0 Ｖ인 반면에, 추가적 양극성 ±5 Ｖ 출력범위는 듀얼 공급으로 이용 가능합니다. 더 레인지는 내부 이득값 레지스터를 사용하여 선택됩니다.
각각 옵셋 2진 또는 2보수 포맷이 양극 범위에서 선택될 수 있는 반면에, 데이터 형태가 양쪽 단극 범위에 자연 2진수입니다. 어느 것이 양쪽 단극 범위에서 그리고 2보수 양극성 범위에서 0 Ｖ에 대한 출력에서 설정하는 CLR 기능이 제공되는 반면에, 옵셋 2진 데이터 형태로, 출력은 -REFIN으로 설정됩니다. 그것이 출력이 알려진 전압 레벨로 설정될 수 있게 허락한 것처럼 이 기능은 파워온 리세트로서 유용합니다.
특징
12-비트 CMOS DAC과 함께온칩 전압 기준
출력 증폭기
세 선택 가능한 출력범위
+5 Ｖ에 대한 -5 Ｖ, +5 Ｖ에 대한 0 Ｖ, +10 Ｖ에 대한 0 Ｖ
직렬 인터페이스
300 킬로 헤르츠 DAC 업데이트율
작은 사이즈 : 16-리드 하락 또는 SOIC
비선형성 : TMAX에 대한 ±1/2 LSB TMIN
저출력 소실 : 전형적인 100 mW
애플리케이션
프로세스 컨트롤산업 자동화
디지털 신호 처리 시스템
입출력 공항
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 아날로그 디바이스주 |
| 상품 카테고리 | 디지털 아날로그 변환기 (DAC) |
| 시리즈 | DACPORTR |
| 제품 | 디지털 아날로그 변환기 |
| 패키징 | 튜브 교대 패키징 |
| 단일 가중치 | 0.023492 온스 |
| 증가하는 방식 | SMD / SMT |
| 포장 케이스 | 16 SOIC (0.295 ", 7.50 밀리미터 폭) |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 출력형 | 전압 - 버퍼링됩니다 |
| 채널 수 | 1개 채널 |
| 공급 툴 장치 패키지 | 16-soic |
| 데이터 인터패이스 | SPI |
| 비트 수 | 12개 비트 |
| 전압 공급 아날로그 | ±10.8 Ｖ ~ 16.5 Ｖ |
| 전압 공급 디지털 | - |
| 구조 | R-2R |
| 결의안 | 12개 비트 |
| 참조형 | 외부적이고 내부입니다 |
| Ｄ A 컨버터의 수 | 1 |
| 정착 시간 | 10μs |
| 차동 출력 | 부정 |
| INL-DNL-LSB | ±1 (맥스), ±0.9 (맥스) |
| Pd 전원 산재 | 84 mW |
| 공급 전압 최대 | 16.5 Ｖ |
| 공급 전압 분 | 10.8 Ｖ |
| 포장 케이스 | SOIC-16 |
| 컨버터의 수 | 1대 컨버터 |
| 기준 전압 | 4.95 Ｖ |
기술
DAC 1 CH R-2R 12 비트 16-핀 SOIC Ｗ 튜브
디지털 아날로그 변환기 - DAC CMOS 12B 일련 IC
