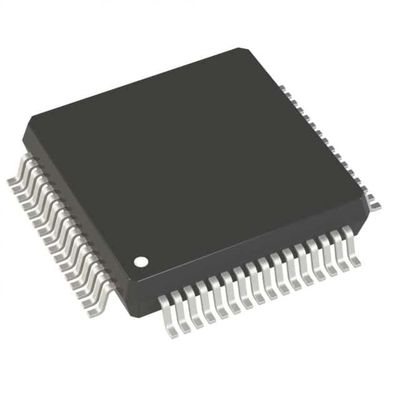

안정적 200K 데이터 수집 IC DAS ADC AD7606BSTZ 16BIT 64LQFP
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | AD7606BSTZ |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 타입 | 데이터 수집 시스템 (DAS), ADC | 채널 수 | 8 |
|---|---|---|---|
| 결의안 (비트) | 16 비 | 샘플링률 (초당) | 200k |
| 데이터 인터페이스 | DSP, MICROWIRETM, 대비, QSPITM, 일련이, SPITM | 전압 공급원 | 아날로그와 디지털 기계 |
| 전압 - 공급 | 2.3V ~ 5.25V, 4.75V ~ 5.25V | 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 | 패키지 / 건 | 64-LQFP |
| 공급자 소자 패키지 | 64-lqfp (10x10) | ||
| 강조하다 | 안정적 데이터 수집 IC,200K 데이터 수집 IC,AD7606BSTZ |
||
제품 설명
AD7606BSTZ IC DAS / ADC 16BIT 200K 64LQFP 아날로그 디바이스주 Inc.
제품 상세정보
일반 설명
AD76061/AD7606-6/AD7606-4는 각각 16비트, 동시 샘플링, 8, 6,와 4 채널과 아날로그/디지털 데이터 수집 시스템 (DAS) 입니다. 각 부는 아날로그 입력 클램프 보호, 2차 안티에일리어싱 필터, 트랙-홀드 증폭기, 16비트 전하 재분배 연속 비교형 아날로그 디지털 변환기 (ADC), 탄력적 디지털 필터, 2.5 Ｖ 참조와 참고 버퍼와 일련인 고속도와 주변 기기를 포함합니다.
특징
8/6/4 동시에 샘플 입력사실인 양극 아날로그 입력 범위 : ±10 Ｖ, ±5 Ｖ
한 개의 5 Ｖ 아날로그 공급과 5 Ｖ VDRIVE에 대한 2.3 Ｖ
완전히 통합된 데이터 수집 솔루션
아날로그 입력 클램프 보호
1 MΩ 아날로그 입력 임피던스와 입력 버퍼
2차 에일리어싱제거 아날로그 필터
온칩 정확한 참조와 참고 버퍼
온채널 위의 200 크스프스와 16비트 ADC
디지털 필터와 오버르셈플링 역량
탄력적 대비 / 직렬 인터페이스
적합한 SPI/QSPITM/MICROWIRETM/DSP
성능
아날로그 입력 채널에 평가되는 7 kV ESD
95.5 dB SNR, -107 dB THD
±0.5 LSB INL, ±0.5 LSB DNL
저 소비 전력 : 100 mW
대기 모드 : 25 mW
64는 LQFP 패키지를 이끕니다
애플리케이션
전력선 감시와 보호 시스템다상 모터 제어
계측기와 컨트롤 시스템즈
다중 축 위치 파악 시스템
데이터 수집 시스템 (DAS)
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 아날로그 디바이스주 |
| 상품 카테고리 | ADCs/DACs |
| 시리즈 | AD7606 |
| 제품 | AD 변환기 |
| 타입 | 데이터 수집 시스템 (DAS), ADC |
| 패키징 | 트레이 교대 패키징 |
| 단일 가중치 | 0.012088 온스 |
| 증가하는 방식 | SMD / SMT |
| 포장 케이스 | 64-LQFP |
| 입력 유형 | 단일 단자입니다 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 설치형 | 표면 부착 |
| 채널 수 | 8개 채널 |
| 전압 공급 | 2.3 Ｖ ~ 5.25 Ｖ, 4.75 Ｖ ~ 5.25 Ｖ |
| 공급 툴 장치 패키지 | 64-lqfp (10x10) |
| 결의안 비트 | 16 비 |
| 두번째 당 샘플링률 | 200k |
| 데이터 인터패이스 | DSP, 마이크로와이어?대비, QSPI?일련, SPI? |
| 전압 공급원 | 아날로그와 디지털 기계 |
| 구조 | SAR |
| 결의안 | 16비트 |
| 참조형 | 외부 내부의 |
| Pd 전원 산재 | 142 mW |
| 최대 작업 온도 | + 85 Ｃ |
| 작동 온도 범위 | - 40 Ｃ |
| 전력소비 | 100 mW |
| 인터페이스 타입 | 평행한 일련 DSP SPI |
| 소음 비율에 대한 SNR 신호 | 95.5 dB |
| 소프트웨어 개발 도구 | EVAL-AD7606EDZ |
| 포장 케이스 | LQFP-64 |
| 이득 오류 | +/- 32 LSB |
| 컨버터의 수 | 1대 컨버터 |
| 샘플링 속도 | 200 kS/s |
| INL 일체형 비선형성 | +/- 2 LSB |
| DNL 차이 비선형성 | +/- 0.99 LSB |
| 엠에프르 | 아날로그 디바이스주 Inc. |
| 시리즈 | - |
| 패키지 | 트레이 |
| 제품 상태 | 활동가 |
| 타입 | 데이터 수집 시스템 (DAS) ADC |
| 채널 수 | 8 |
| 데이터 인터패이스 | DSP MICROWIRETM 평행한 QSPITM 일련 SPITM |
| 전압 공급 | 2.3V ~ 5.25V 4.75V ~ 5.25V |
| 포장 케이스 | 64-LQFP |
| 베이스 상품 다수 | AD7606 |
기술
8진법 채널 단일 ADC SAR 200ksps 16 비트 병렬 / 일련 64-핀 LQFP 트레이
AD 변환기 - 양극성 16B 시물레트 샘플링과 ADC 8Ch
