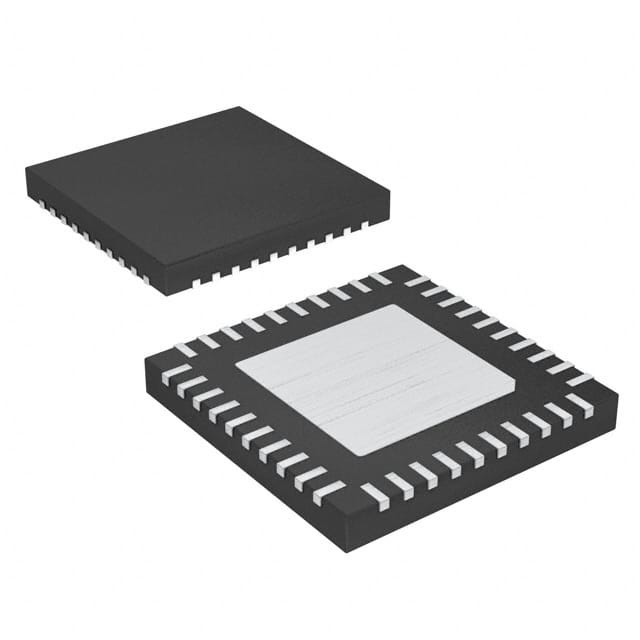

프로그램 가능한 3.3V HDMI IC 칩, TDP158RSBR 집적 회로 칩

기술

TDP158 기기는 디지털 비디오 인터페이스 (DVI) 1.0과 고화질 멀티미디어 인터페이스 (HDMI) 1.4b를 지원하는 변이 최소화 차분 신호 (TMDS) 재드라이버에 대한 ac-결합 HDMI 신호고 2.0b 출력 신호입니다. TDP158은 네 TMDS 채널과 디지털 표시 제어 (DDC) 인터페이스를 지원합니다. TDP158은 더 높은 갱신 속도로 4k2k60p 24 픽셀당 비트수의 그리고 WUXGA 16비트 색상 모드 또는 1080p에 달하는 최고 해상도를 고려하기 위해 6 그비피스까지 신호 전송률을 지원합니다. TDP158은 HDMI 2.0 표준을 지원하기 위해 구성될 수 있습니다.

TDP158은 Ｖ 위의 1.1 Ｖ의 듀얼 전력 공급 레일을 지원합니다DD와 Ｖ 위의 3.3 Ｖ전력량 감소치를 위한 CC. 전원관리의 여러 방법은 소비를 전체 전력을 줄이기 위해 구현됩니다. TDP158은 사용하여 고정 수신기 EQ 획득을 지원합니다 나다른 길이를 보상하기 위한 2C 또는 핀 스트랩은 케이블 또는 보드 트레이스를 입력합니다.

특징

• ac-결합 TMDS 또는 디스플레이포트티엠 듀얼-모드 물리 계층은 최고 6까지 HDMI 2.0b 전기적 매개 변수로 적합한 그비피스 자료 비율을 지원하는 HDMI 2.0b TMDS 물리 계층 출력으로 입력되었습니다
• 디스플레이포트 듀얼-모드 표준 버전 1.1을 지원하기
• 4k2k60p와 WUXGA에 달하는 16비트 색상 모드 또는 1080p를 더 높은 갱신 속도로 지원하세요
• 프로그램 가능한 고정 수신기 이퀄라이저 최고 15.5까지 dB
• 세계적이거나 독립적 고속도 레인 통제와 프레엔파시스와 전송 변동과 슬루 레이트 제어
• 나프로그램 가능한 2C 또는 핀 스트랩
• I를 통한 디스플레이포트 재드라이버로서의 콘피구레이블2C
• 메인 레인 위의 가득 찬 레인 교환
• 저 전력 소모
  • 6-gbp에 활동적인 -200 mW와 셧다운 상태에 있는 -8 mW
• 40개 핀, SN75DP159RSB 리타이머에 대한 0.4 밀리미터 피치, 5 밀리미터 × 5 밀리미터, WQFN 패키지, 핀 호환
