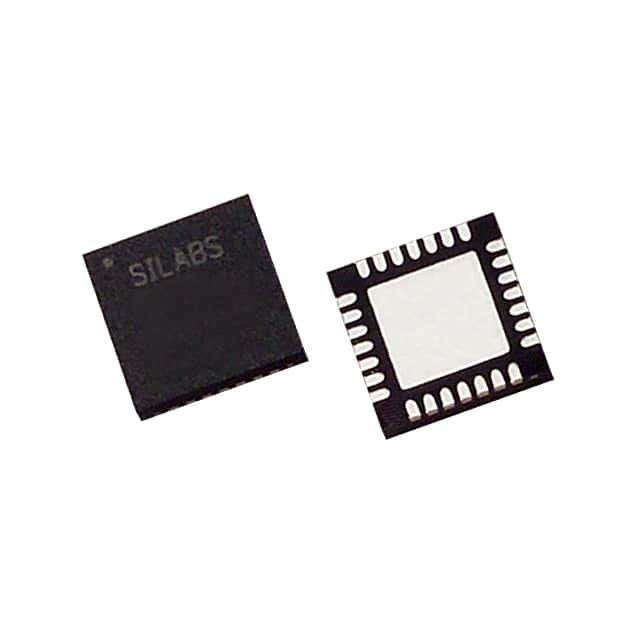

실용적 20mA USB 송수신기 IC CP2102-GMR 다리 28VQFN 실리콘 실험실

시스템 개요

CP2102/9는 부품과 PCB 공간의 최저치를 사용하여 RS 232 디자인을 USB로 업데이트하기 위한 간단한 해결책을 제공하는 고집적된 USB-투-UART 브릿지 제어기입니다. CP2102/9는 소형 5 Ｘ 5 밀리미터 QFN-28 패키지에서 가득 찬 모뎀 제어 신호로 USB 최대 속도 기능 제어 장치 2.0명, USB 송수신기, 진동자, EEPROM 또는 EPROM과 비동기 계열 자료 버스 (UART)를 포함합니다. 어떤 다른 외부 USB 성분도 요구되지 않습니다.
온칩 프로그래머블 롬은 OEM 적용을 위해 바람직하게는 USB 벤더 아이디와 제품 id, 제품 설명 문자열, 전력 설명기, 장치 배포 번호와 장치 일련 번호를 특화하는데 사용될 수 있습니다. 프로그래밍 단계가 쉽게 제품 제조와 테스팅 프로세스에 통합될 수 있게 허락하면서, 프로그래머블 롬은 USB를 통해 프로그램화된 온-보드입니다.

UART 데이터 전송에 대한 단일칩 USB

- 통합된 USB 송수신기 ; 어떤 외부 저항
요구됩니다
- 통합된 시계 ; 어떤 외부 수정체도 요구하지 않았습니다
- 벤더 아이디를 위한 내부 1024-byte 프로그래머블 롬,
제품 id, 일연번호, 힘 설명기, 출시
숫자들과 제품 설명 문자열
- EEPROM (CP2102)
- EPROM (한때 프로그램 가능한) (CP2109)
- 온칩으로 파워-온리셋 회로
- 온칩으로 전압 조절기
- 3.3개 Ｖ 출력 (CP2102)
- 3.45개 Ｖ 출력 (CP2109)
- 100% 핀과 CP2101과 소프트웨어 호환

USB 기능 제어 장치
- 순응한 USB 상술 2.0 ; 전속도 (12 MBP)
- 서스펜드 핀을 통해 지원받은 USB 서스펜드 상태

비동시적 직렬 데이터 버스 (UART)
- 모두 핸즈샤킹과 모뎀 인터페이스 신호
- 지원받은 데이터 형태 :
- 데이터 bit : 5, 6, 7, 및 8
- 정지 비트 : 1, 1.5, 및 2
- 패리티 : 이상한, 균일한, 표시, 공간, 무패리티
- 보드 비율 : 1 MBP에 대한 300 bps
- 576 바이트 수신 버퍼 ; 640 바이트 트랜스미트 완충 장치
- 지원받은 하드웨어 또는 엑스 온 / 엑스 오프 핸드셰이킹
- 행사 문자 지원
#NAME?

가상 com 포트 디바이스 드라이버

- 현존하는 통신 포트 PC 애플리케이션과 함께 일합니다
- 무료사용료 배포 허가
- 윈도우 8/7/Vista/Server 2003 / XP / 2000년
- Mac OS-X/OS-9
- 리눅스

우스브스프레스티엠은 드라이버 지원을 지시합니다
- 무료사용료 배포 허가
- 윈도우 7/Vista/XP/Server 2003/2000
- 윈도우즈 CE

예 애플리케이션
- USB에 대한 RS-232 레거시 장치의 업그레이드
- 휴대폰 USB 인터페이스 케이블
- USB 인터 페이스 케이블
- RS-232 직렬 어댑터에 대한 USB

공급 전압
- 자기 출력형입니다 : 3.0 3.6 Ｖ에
- 강화된 USB 버스 : 4.0 5.25 Ｖ에

패키지
- RoHS-순응하는 28 핀 QFN (5x5 밀리미터)

온도 범위 : +85 'Ｃ에 대한 -40
