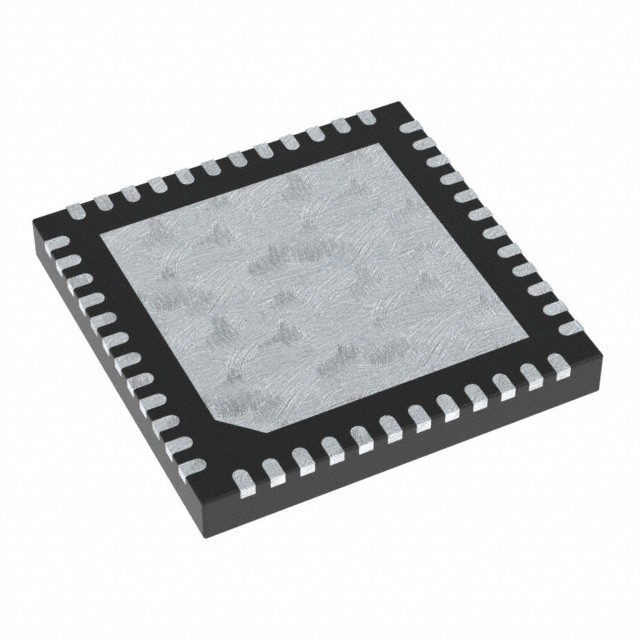

실용적 3.3V 인터페이스 집적 회로 KSZ9031RNXCA 48QFN 마이크로칩 테크놀로지

기술

KSZ9031RNX는 표준 CAT-5 비차폐 트위스티드 페어 (UTP) 케이블에 대한 데이터의 송수신을 위한 완전히 통합된 3배 속도 (10Base-T/100Base-TX/1000Base-T) 이더넷 물리 계층 송수신기입니다.

특징

오우 단일칩 10/100/1000Mbps IEEE 802.3 순응하는 이더넷 트랜시버
오우 RGMII 타이밍은 외부 지연에 대한 프로그래밍 옵션과 TX와 RX 타이밍 경로에 대한 제작 조정과 수정으로, RGMII 버전 2.0에 따라 칩내부 지연을 지원합니다
3.3V/2.5V/1.8V 관대한 I/Os와 오우 RGMII
자동적으로 가장 높은 링크 업 속도 (10/100/1000Mbps)와 두 부분으로 된 (half/full)를 선택하기 위한 오우 자동 협상
차등 쌍을 위한 오우 온 칩 터미네이션 저항기
오우 온칩 LDO 제어기가 한 개의 3.3V 공급 작동을 지지하고 - 단지 한 외부 FET이 핵심을 위해 1.2V를 발생시키도록 요구합니다
오우 거대한 프레임 지원 최고 16KB
오우 125MHz 참조 클록 출력
오우 에너지는 더 케이블이 첨부되지 않을 때 소비를 감소된 전력을 위한 전력 하강 모드를 발견합니다
오우 에너지 효율화 이더넷 (EEE)는 저전력 게으른 (LPI) 방식과 100Base-TX/ 1000Base-T를 위한 시계 정지와 함께 지지하고, 10Base-TE 선택과 진폭의감소를 전합니다
오우 웨이크-온-랜 (이기든 지든)은 강건한 관습 패킷 탐지와 함께 지지합니다
링크와 활동과 속도를 위한 오우 프로그램 가능한 LED 출력
오우 기저선 변동 수정
결점이 있는 구리 케이블을 확인하도록 증상을 나타낸 오우 린케이엠드 TDR-기반을 둔 케이블
사이에 결점을 발견하기 위한 오우 매개변수에 관한 NAND 나무 받침대는 I/Os와 이사회를 자릅니다
진단을 위한 오우 루프백 모드
오우 자동 MDI / MDI-X 교차로가 작동의 모든 속도에 쌍 교환을 발견하고 보정합니다
쌍 교환과 쌍 뒤틀림과 쌍 극성의 오우 자동 검출과 수정
PHY 레지스터 설정을 위한 오우 MDC / MDIO 관리 인터페이스
오우 인터럽트 핀 선택
오우 전원 끄기와 절전 모드 (콘티누에...)

애플리케이션

오우 레이저 / 네트워크 인쇄기
오우 통신망 부가 저장 (NAS)
오회로망 서버
메인보드 (GLOM) 위의 오우 기가비트 LAN
오우 광대역 게이트웨이
오우 기가비트 소호 / SMB 라우터
오우 IPTV
오우 IP 셋탑 박스
오우 게임 콘솔
오우 트리플 플레이 (데이터, 음성, 비디오) 매체 센터
오우 미디어 컨버터
