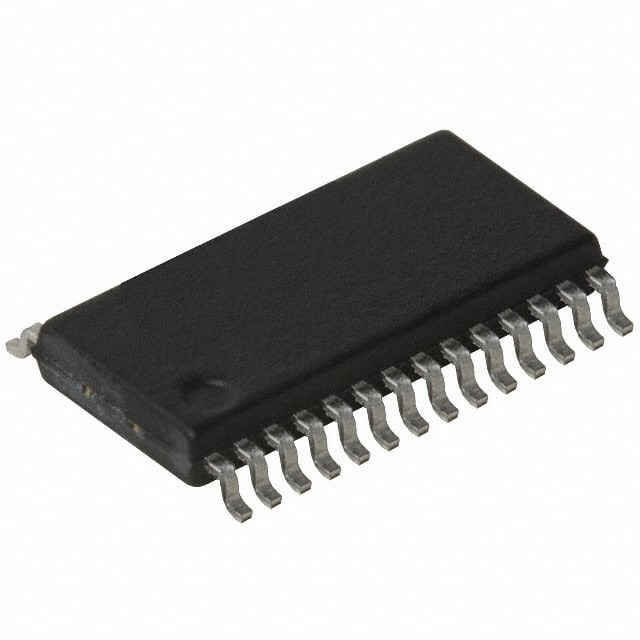

USB UART 인터페이스 집적 회로 FT232RL-REEL FS 일련 28-SSOP FTDI

기술

FT232R는 순차 계획법에 USB를 단순화하고 외부 부품 총수를 감소시키면서, 기기 이내에 외부 수정체를 요구하지 않는 외부 EEPROM과 USB 종료 레지스터와 통합된 클록 회로를 통합하는 일련 UART 인터페이스 장치에 USB입니다. 그것은 가능한 것으로 전체 USB 대역폭 거의현재 소실하지 못함으로써 효율적으로 USB 호스트 컨트롤러와 함께 일하기 위해 개발되었습니다.

특징

FT232R는 다음과 같은 진보된 특징과의 일련 UART 인터페이스에 USB입니다 :

비동기 계열 자료 전달 인터페이스에 대한 단일 칩 USB.
칩 상에서 처리된 엔티레 USB 프로토콜. 프로그래밍하는 어떤 USB 특별한 펌웨어도 요구하지 않았습니다.
완전히 통합된 1024는 EEPROM 저장 장치 설명기와 CBUS 입출력 구성을 물었습니다.
완전히 통합된 USB 종료 레지스터.
어떤 외부 수정체 없이 완전히 통합된 클럭 발생은 외부 MCU 또는 FPGA와의 무 아교 인터페이스를 가능하게 하여 선택적 클록 출력 선택 외에 요구했습니다.
300 통신속도부터 TTL 레벨에 있는 3 메가보드 (RS422, RS485, RS232)까지 데이터 전송 속도.
128 바이트는 하이 데이터 처리량을 고려하기 위한 버퍼 스무싱 기술을 활용하여 버퍼와 256 바이트 트랜스미트 완충 장치를 받습니다.
FTDI는 무료사용료 가상 com 포트 (비디오 카세트 플레이어) 이고, (D2XX) 드라이버가 대부분의 경우에 usb 드라이버 개발에 대한 요구 조건을 삭제한다는 것을 지시합니다.
유일한 USB 프트디칩-IDTM 특징.
콘피구레이블 CBUS I/O 핀.
LED 구동 신호를 전하고 받으세요.
UART 인터페이스는 7 또는 8 데이터 bit, 1 또는 2개의 정지 비트와 이상한 / 심지어 / 표시 / 공간 / 무패리티를 지원합니다
FIFO는 하이 데이터 처리량을 위한 버퍼를 받고 전합니다.
RD#와 WR# 섬광 촬영 장치와 동시에 일어나고 비동시적 비트 충격 인터페이스 옵션.
장치는 유일한 USB 일연번호로 미리 계획을 짜는 것으로 공급했습니다.
지원은 동력이 공급되고 자기 출력형이어서 버스를 타고 고전력 버스가 USB 구성을 강화했습니다.
USB 입출력을 위한 통합된 +3.3V 레벨 변환기.
+1.8V와 +5V 논리 사이에 접속되기 위한 UART와 CBUS 위의 통합된 레벨 변환기.
진실 5V/3.3V/2.8V/1.8V CMOS 출력 드라이브와 TTL 입력.
콘피구레이블 I/O 핀 출력드라이브 강도.
통합된 전압 온 리세트 회로.
완전히 통합된 AVCC 공급 필터링 - 어떤 외부 필터링도 요구하지 않았습니다.
UART 신호 역전 선택.
+3.3V +5.25V (내부 발진기) 단일 공급 동작에 대한 외부 OSC)를 (사용합니다.
낮은 오퍼레이팅과 USB 일시 중단 경향.
낮은 USB 대역폭 소비.
적합한 UHCI / OHCI / EHCI 호스트 컨트롤러.
적합한 USB 2.0 최대 속도.
85' Ｃ에 대한 -40' Ｃ는 작동 온도 범위를 확장시켰습니다.
소형 Pb-프리 28 핀 SSOP과 QFN-32 패키지에 이용할 수 있습니다 (둘다 순응한 로에스).

애플리케이션

RS232 / RS422 / RS 485 통신 컨버터에 대한 오우 USB
USB에 대한 오우 상승 유산 주변 기기
셀 방식인 오우와 무선 전화기 USB 데이터 전송 케이블과 인터페이스
USB에 대한 오우 인터페이싱 MCU / PLD / FPGA 기반을 둔 설계
오우 USB 오디오와 낮은 대역폭 비디오 데이터 전송
USB 데이터 전송에 대한 오우 PDA
오우 USB 스마트 카드 판독기들
오우 USB 계측기
오우 USB 산업 제어
오우 USB MP3 플레이어 인터페이스
오우 USB 플래시 카드 판독기 / 작가들
오우 셋 톱 박스 PC - USB 인터 페이스
오우 USB 디지털 카메라 인터페이스
오우 USB 하드웨어 모뎀
오우 USB 무선 모뎀
오우 USB 바코드 리더들
오우 USB 소프트웨어 / 하드웨어 암호화 동글
