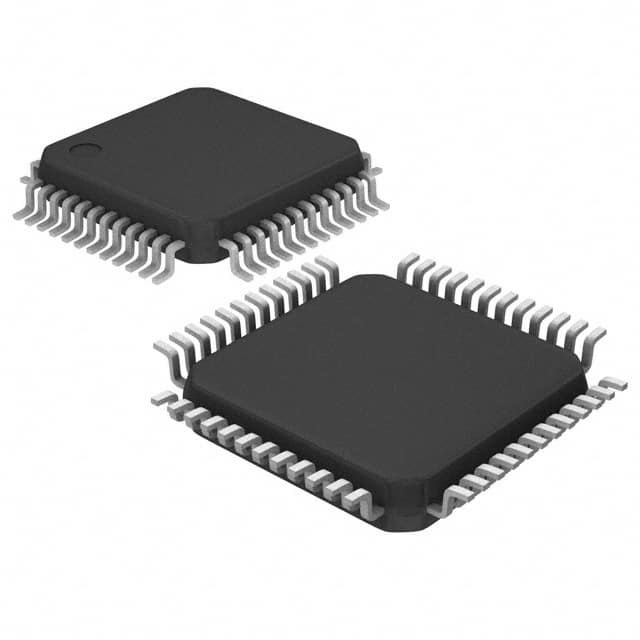

실용적 72MHz MCU 마이크로 제어 장치 STM32F103CBT6 32BIT 128KB 플래시 48LQFP
| 브랜드 이름 | STMicroelectronics |
|---|---|
| 모델 번호 | STM32F103CBT6 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 핵심 프로세서 | ARM® Cortex®-M3 | 코어 크기 | 32비트 싱글 코어 |
|---|---|---|---|
| 속도 | 72MHz | 연결성 | 캔뷔스, I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로, USB |
| 주변 기기 | DMA, 모터 콘트롤 PWM, PDR, 포르, PVD, PWM, 온도 센서, WDT | 입출력의 수 | 37 |
| 프로그램 메모리 규모 | 128KB (128K x 8) | 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - | RAM 사이즈 | 20K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2V ~ 3.6V | 데이터 변환기 | 자동 예금기 10x12b |
| 오실레이터형 | 내부의 | 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 | 패키지 / 건 | 48-LQFP |
| 공급자 소자 패키지 | - | ||
| 강조하다 | 실용적 MCU 마이크로 제어 장치,72MHz MCU 마이크로 제어 장치,STM32F103CBT6 |
||
제품 설명
STM32F103CBT6 IC MCU 32BIT 128KB 플래시 48LQFP ST마이크로일렉트로닉스
제품 상세정보
기술
STM32F103CBT6은 48개 핀 LQFP 패키지에 매체 밀도 성능 라인, 무기 Cortex-M3 32 비트 마이크로컨트롤러입니다. 그것은 72MHz 동작 주파수, 고속도 임베디드 메모리와 고성능 RISC 핵심을 통합시킵니다, 강화한 I/Os와 주변 기기의 폭 넓은 범위가 두 APB 버스에 연결되었습니다. STM32F103CBT6은 12 비트 ADC, 타이머들, PWM 타이머, 표준이고 고급 통신 인터페이스를 특징으로 합니다. 절전 모드의 포괄적 세트는 저전압 애플리케이션의 디자인을 허락합니다.
특징
동작 전압은 2V에서 3.6V의 범위입니다
128Kbytes의 플래쉬 메모리
20Kbytes의 SRAM
씨알씨 연산 유닛, 96 비트 유니크ID
2시 12분 비트, 1us Ａ／Ｄ 컨버터 (최고 10까지 채널)
7 채널 DMA 제어기, 범용 목적 타이머 3명과 1 진보적 타이머 제어
37은 입출력 포트를 금식시킵니다
일련 와이어 디버그 (SWD)와 JTAG 인터페이스
2 SPI, 2 I2C, 3 범용 동기／비동기 송수신 회로, 한 USB와 한 캔 인터페이스
동작 대기온도는 -40' Ｃ에서 85' Ｃ까지 이릅니다
애플리케이션
모터 드라이브
애플리케이션 제어
의학적이고 포켓용 장비
PC와 게임 주변 장치
GPS 플랫폼
산업 적용
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 스트미크로일렉트로닉스 |
| 상품 카테고리 | 마이크로컨트롤러 |
| 시리즈 | STM32 F1 |
| 제품 | MCU |
| 패키징 | 트레이 교대 패키징 |
| 단일 가중치 | 0.006409 온스 |
| 증가하는 방식 | SMD / SMT |
| 상표명 | STM32 |
| 포장 케이스 | 48-LQFP |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 공급 툴 장치 패키지 | * |
| I 오우의 수 | 37 입출력 |
| 속도 | 72MHz |
| EEPROM-사이즈 | - |
| 핵심 프로세서 | ARMR CortexR-M3 |
| RAM-사이즈 | 20K Ｘ 8 |
| 프로그램 메모리 | 플래시 |
| 주변 기기 | DMA, 모터 콘트롤 PWM, PDR, 포르, PVD, PWM, 온도 센서, WDT |
| 연결성 | 통조림으로 만드시오 그러면 LIN, SPI인 I2C, 적외선 통신 협회는 / 범용 동기／비동기 송수신 회로, USB를 UART |
| 전압 공급 -프크크 -프드드 | 2 Ｖ ~ 3.6 Ｖ |
| 코어 크기 | 32-비트 |
| 프로그램 메모리 규모 | 128KB (128K x 8) |
| 데이터 변환기 | 자동 예금기 10x12b |
| 오실레이터형 | 내부의 |
| 최대 작업 온도 | + 85 Ｃ |
| 작동 온도 범위 | - 40 Ｃ |
| 운영상 공급 전압 | 3.6 Ｖ에 대한 2 Ｖ |
| 인터페이스 타입 | I2C SPI 범용 동기／비동기 송수신 회로 USB를 캔으로 만드세요 |
| 핵심 | 팔 외피 M3 |
| 프로세서 시리즈 | 팔 외피-M |
| 데이터 버스 폭 | 32개 비트 |
| 공급 전압 최대 | 3.6 Ｖ |
| 공급 전압 분 | 2 Ｖ |
| 포장 케이스 | LQFP-48 |
| 최대 클록 주파수 | 72 마하즈 |
| ADC 채널의 수 | 10 ADC 채널 |
| 입출력 | 37 입출력 |
| 데이터 램 크기 | 20 kB |
| 타이머들 반대의 수 | 타이머 4명 |
| ADC 결의안 | 12개 비트 |
| 데이터 램 종류 | SRAM |
기능적 호환 성분
형식, 패키지, 기능적 호환 성분
| 제조사 Part# | 기술 | 제조사 | 비교 |
| STM32F103CBT6XXX 마이크로컨트롤러와 프로세서 |
32-비트, 플래시, 1.25MHz, RISC 마이크로컨트롤러, PQFP48, 7 Ｘ 7 밀리미터, 순응한 ROHS, LQFP-48 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103CBT6XXX |
| STM32F103CBT7TR 마이크로컨트롤러와 프로세서 |
주류 성능 선, 128 킬로바이트 플래시와 무기 Cortex-M3 MCU, 72 마하즈 CPU, 모터 콘트롤, USB와 깡통 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103CBT7TR |
| STM32F103C4T7AXXX 마이크로컨트롤러와 프로세서 |
32-비트, 플래시, 72MHz, RISC 마이크로컨트롤러, PQFP48, 7 Ｘ 7 밀리미터, 순응한 ROHS, LQFP-48 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103C4T7AXXX |
| STM32F103C4T7XXX 마이크로컨트롤러와 프로세서 |
32-비트, 플래시, 72MHz, RISC 마이크로컨트롤러, PQFP48, 7 Ｘ 7 밀리미터, 순응한 ROHS, LQFP-48 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103C4T7XXX |
| STM32F103C4T6TR 마이크로컨트롤러와 프로세서 |
32-비트, 플래시, 72MHz, RISC 마이크로컨트롤러, PQFP48, 7 Ｘ 7 밀리미터, 순응한 ROHS, LQFP-48 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103C4T6TR |
| STM32F103C4T7ATR 마이크로컨트롤러와 프로세서 |
32-비트, 플래시, 72MHz, RISC 마이크로컨트롤러, PQFP48, 7 Ｘ 7 밀리미터, 순응한 ROHS, LQFP-48 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103C4T7ATR |
| STM32F103C4T6XXX 마이크로컨트롤러와 프로세서 |
32-비트, 플래시, 72MHz, RISC 마이크로컨트롤러, PQFP48, 7 Ｘ 7 밀리미터, 순응한 ROHS, LQFP-48 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103C4T6XXX |
| STM32F103CBT6TR 마이크로컨트롤러와 프로세서 |
주류 성능 선, 128 킬로바이트 플래시와 무기 Cortex-M3 MCU, 72 마하즈 CPU, 모터 콘트롤, USB와 깡통 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103CBT6TR |
| STM32F103CBT7XXX 마이크로컨트롤러와 프로세서 |
32-비트, 플래시, 1.25MHz, RISC 마이크로컨트롤러, PQFP48, 7 Ｘ 7 밀리미터, 순응한 ROHS, LQFP-48 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103CBT7XXX |
| STM32F103C4T7TR 마이크로컨트롤러와 프로세서 |
32-비트, 플래시, 72MHz, RISC 마이크로컨트롤러, PQFP48, 7 Ｘ 7 밀리미터, 순응한 ROHS, LQFP-48 | 스트미크로일렉트로닉스 | STM32F103CBT6 대 STM32F103C4T7TR |
기술
MCU 32는 팔 외피 M3 RISC 128KB 플래시 2.5V/3.3V 48-핀 LQFP 트레이를 물었습니다
팔 마이크로컨트롤러 - MCU 32BIT 외피 M3 128K 의학 성능 자연 대수
