프로그램 가능한 인버터 마이크로컨트롤러 IC 다목적 STM32F091RCT6

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x핵심 프로세서 | ARM® Cortex®-M0 | 코어 크기 | 32비트 싱글 코어 |
---|---|---|---|
속도 | 48MHz | 연결성 | 캔뷔스, I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기/비동기 송수신 회로 |
주변 기기 | DMA, I2S, 포르, PWM, WDT | 입출력의 수 | 52 |
프로그램 메모리 규모 | 256KB (256K x 8) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | - | RAM 사이즈 | 32K X 8 |
전압 - 공급 (Vcc/Vdd) | 2V ~ 3.6V | 데이터 변환기 | 자동 예금기 19x12b ; 인수 인도 2x12b |
오실레이터형 | 내부의 | 작동 온도 | -40' C ~ 85' C (TA) |
증가하는 타입 | 표면 부착 | 패키지 / 건 | 64-LQFP |
공급자 소자 패키지 | 64-lqfp (10x10) | ||
강조하다 | 프로그램 가능한 인버터 마이크로컨트롤러 IC,인버터 마이크로컨트롤러 IC 다목적,STM32F091RCT6 |

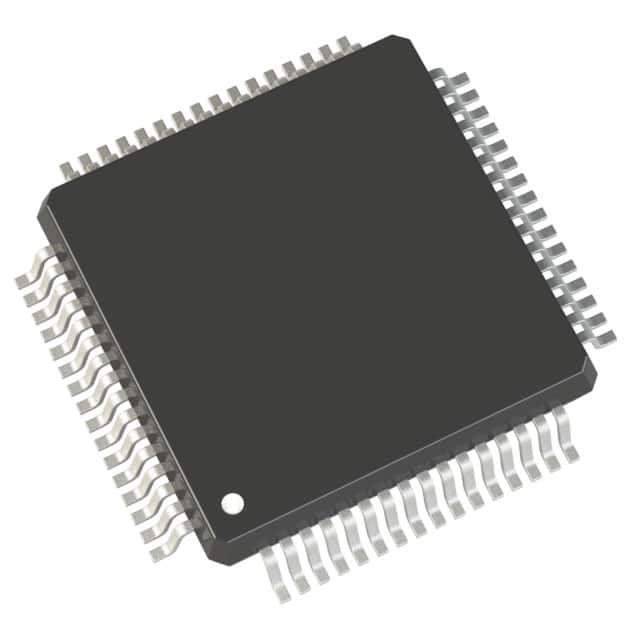

STM32F091RCT6 IC MCU 32BIT 256KB 플래시 64LQFP ST마이크로일렉트로닉스
제품 상세정보
기술
STM32F091xB/xC 마이크로컨트롤러는 최고 48까지 마하즈와 고속 내장된 저장 (플래쉬 메모리의 최고 256까지 킬로바이트와 SRAM의 32 킬로바이트)과 다양한 업그레이된 주변 기기와 I/Os에 작동하는 고성능 ARM® Cortex®-M0 32 비트 RISC 핵심을 가지고 있습니다. 표준 통신 인터페이스 (2 I2Cs, I2S와 한 HDMI CEC과 최고 8까지 범용 동기/비동기 송수신 회로가) 한 깡통과 더불어, 1시 12분 비트 ADC, 2개 채널과 1시 12분 비트 DAC, 비트 타이머들 7시 16분명, 비트 타이머 1시 32분명, 제공받는 2 SPIs/one과 고급 컨트롤 PWM 타이머.
STM32F091xB/xC 마이크로컨트롤러는 A 전원이 2.0에서 3.6 V까지 이르면서, +85 'C에 대한 -40과 +105 'C 온도 범위에 대한 -40에서 일합니다. 절전 설정의 다양한 범위는 저전력 애플리케이션의 개발을 가능하게 합니다.
STM32F091xB/xC 마이크로컨트롤러는 주사위 형태가 요청하는 대로 이용 가능하, 48에서 100개 핀까지 이르는 일곱 다양한 패키지에 이용할 수 있습니다. 주변 기기의 다른 종류는 장치에 따라 포함됩니다.
애플리케이션 제어와 사용자 인터페이스, 휴대용 장치, 종가 수신기들과 디지털 TV, PC 주변 기기, 게임과 GPS 플랫폼, 산업 적용, PLC, 인버터, 프린터, 스캐너, 경보 시스템, 비디오 인터컴,와 공조를 포함하여 이러한 특성은 적용의 넓은 범위에 대해 STM32F091xB/xC 마이크로컨트롤러를 적당하게 합니다.
특징
오우 핵심 : ARM® 32는 48 마하즈에까지 깊이 벴습니다
오우 메모리
- 플래쉬 메모리의 128 내지 256 킬로바이트
- HW 패리티와 SRAM의 32 킬로바이트
오우 CRC 계산부
오우 리셋과 전원관리
- 디지털 & I/Os 공급 : 3.6 V에 대한 VDD = 2.0 V
- 아날로그 공급 : 3.6 V에 대한 VDDA = VDD
- 전원 연결 / 전원을 내림 리셋 (POR/PDR)
- 프로그램가능 전압 검출기 (PVD)
- 저전력 모드 : 대기중인 수면, 정지
- RTC와 백업 레지스터를 위한 VBAT 공급
오우 클럭 관리
- 4 내지 32 마하즈 크리스탈 발진기
- 보정과 RTC를 위한 32 킬로 헤르츠 진동자
- x6 PLL 선택과 내부 8 마하즈 RC
- 내부의 40 킬로 헤르츠 RC 발진기
- 외부적인 것 기반의 자동 정돈과 함께 내부 48 마하즈 진동자. 동기화
88 빠른 I/Os에 달하는 오우
- 외부 인터럽트 벡터에 모두 맵퍼블
- 5V 관대한 능력과 69 I/Os와 독립 공급 VDDIO2와 19까지
오우 12 채널 DMA 제어기
오우 1시 12분 비트, 1.0 ADC 최고 16이 보내는) 우리
- 변환 범위 : 0 내지 3.6 V
- 분리된 아날로그 공급 : 2.4 3.6 V에 대한 V
(2개 채널로) 오우 1시 12분 비트 D/A변환 장치
오우 2는 프로그램 가능한 입출력과 저전력 아날로그 비교기를 금식시킵니다
터치키, 선이고 회전식 터치 센서를 위한 오우 최고 24까지 축전형 감지 채널
대기중인 정지 /의 알람과 오우 달력 RTC와 주기적 슬립 해제
오우 12 타이머들
- 6개 채널 PWM 출력을 위한 1시 16분 비트 고급 컨트롤 타이머
- 1시 32분 비트와 7시 16분은 최고 4까지 IC / OC, OCN으로, 타이머들을 물었습니다, IR를 위한 쓸 수 있는 제어됩니다 디코딩 또는 DAC 제어
- 독립적이고 시스템 와치독 타이머들
- 시스트릭 타이머
오우 통신 인터페이스
- 2 I2C는 지지하는 패스트 모드 플러스 (1 메가비트 / S)을 20개 마 전류 싱크, 한 지지 SMBus/PMBus와 슬립 해제와 공유합니다
- 마스터 동시에 일어나는 SPI와 모뎀제어를 지원하는 최고 8까지 범용 동기/비동기 송수신 회로, ISO7816 인터페이스와 3, LIN, 적외선 통신 협회, 자동 보드 전송율 검출과 슬립 해제 특징
- 4 내지 16 프로그램 가능한 비트 프레임으로, 그리고 I2S 인터페이스가 다중송신한 채로 2 SPI (18 메가비트 / S)
- 캔 인터페이스
헤더 수신 위의 오우 HDMI CEC 슬립 해제
오우 일련 와이어 디버그 (SWD)
오우 96 비트 유니크ID
오우 모두가 ECOPACK®2을 패키징합니다
상술
특성 | 속성 값 |
---|---|
제조사 | 스트미크로일렉트로닉스 |
상품 카테고리 | 마이크로컨트롤러 |
시리즈 | STM32 F0 |
패키징 | 트레이 |
단일 가중치 | 0.012088 온스 |
증가하는 방식 | SMD / SMT |
포장 케이스 | 64-LQFP |
작동 온도 | -40' C ~ 85' C (TA) |
공급 툴 장치 패키지 | 64-lqfp (10x10) |
I 오우의 수 | 52 입출력 |
속도 | 48MHz |
EEPROM-사이즈 | - |
핵심 프로세서 | ARMR CortexR-M0 |
RAM-사이즈 | 32K X 8 |
프로그램 메모리 | 플래시 |
주변 기기 | DMA, I2S, 포르, PWM, WDT |
연결성 | 통조림으로 만드시오 그러면 LIN, SPI인 I2C, 적외선 통신 협회는 / 범용 동기/비동기 송수신 회로를 UART |
전압 공급 -프크크 -프드드 | 2 V ~ 3.6 V |
코어 크기 | 32-비트 |
프로그램 메모리 규모 | 256KB (256K x 8) |
데이터 변환기 | 자동 예금기 16x12b, 인수 인도 2x12b |
오실레이터형 | 내부의 |
최대 작업 온도 | + 85 C |
작동 온도 범위 | - 40 C |
운영상 공급 전압 | 3.6 V에 대한 2 V |
인터페이스 타입 | I2C 범용 동기/비동기 송수신 회로 SPI |
핵심 | 팔 외피 M0 |
프로세서 시리즈 | STM32F091 |
데이터 버스 폭 | 32개 비트 |
포장 케이스 | LQFP-64 |
최대 클록 주파수 | 48 마하즈 |
ADC 채널의 수 | 19개 채널 |
입출력 | 52 입출력 |
데이터 램 크기 | 32 kB |
타이머들 반대의 수 | 타이머 12명 |
ADC 결의안 | 12개 비트 |
데이터 램 종류 | SRAM |
