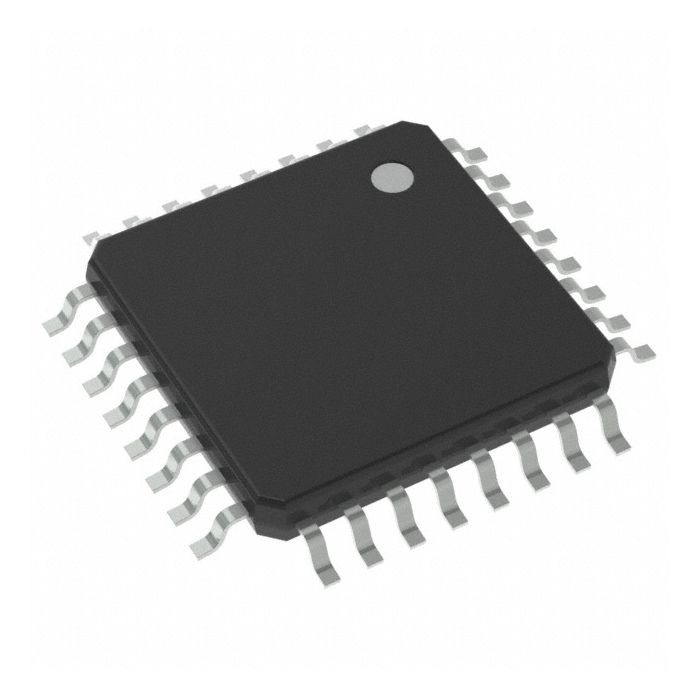

16MHz MCU 단일 집적 회로 ATMEGA16U2-AU 8비트 16KB 플래시

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
핵심 프로세서 | AVR | 코어 크기 | 8-비트 |
---|---|---|---|
속도 | 16MHz | 연결성 | SPI, UART / 범용 동기/비동기 송수신 회로, USB |
주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 22 |
프로그램 메모리 규모 | 16KB (8K x 16) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | 512 X 8 | RAM 사이즈 | 512 X 8 |
전압 - 공급 (Vcc/Vdd) | 2.7V ~ 5.5V | 데이터 변환기 | - |
오실레이터형 | 내부의 | 작동 온도 | -40' C ~ 85' C (TA) |
증가하는 타입 | 표면 부착 | 패키지 / 건 | 32-TQFP |
공급자 소자 패키지 | 32-tqfp (7x7) | ||
강조하다 | 16MHz 단일 집적 회로,MCU 단일 집적 회로,ATMEGA16U2-AU |
제품 설명
ATMEGA16U2-AU IC MCU 8BIT 16KB 플래시 32TQFP 마이크로칩 테크놀로지
제품 상세정보
개관
ATmega8U2/16U2/32U2는 AVR를 기반으로 하는 저전력 CMOS 8비트 마이크로컨트롤러가 RISC 구조를 강화했다는 것 입니다. 단일 클럭 주기에서 강력한 지시를 실행함으로써, ATmega8U2/16U2/32U2는 시스템 설계자가 소비 전력 대 처리 속도를 최적화할 수 있게 허락하여 마하즈 당 1 MIPS에 접근하는 처리량을 달성합니다.
특징
오우 고성능, 저 소비 전력 AVR® 8-비트 마이크로컨트롤러오우 진보적 RISC 구조
- 125가지 강력한 교육 - 대부분의 클럭 주기 실행
- 32 X 8 범용 작업 레지스터
- 완전히 정전기 동작
- 16 마하즈에 있는 최고 16까지 MIP 처리량
오우 비휘발성 프로그램과 데이터메모리
- 내부 시스템 자체 프로그램 가능 플래시의 8K/16K/32K 바이트
- 512/512/1024 EEPROM
- 512/512/1024 내부의 SRAM
- /에게 삭제 주기를 쓰세요 : 10,000 Flash/ 100,000 EEPROM
- 데이터 유지 : 25OC(1)에 있는 0년에 있는 20년
- 독립적 로크 비트와 선택적 부트 코드 부문
리셋 뒤에 활성화된 온칩 부팅 프로그램 하드웨어에 의해 프로그래밍하는 내부 시스템
사실인 기록 시 판독 동작
- 소프트웨어 보안을 위한 프로그래밍 잠금장치
이송 완료 위의 일시정지와 오우 USB 2.0 전속도 장비 모듈
- 완전히 범용 직렬 버스 사양 목사 2.0으로 콤프리
- 전속도 버스 조작을 위한 48 마하즈 PLL : 12 메가비트 / S에 있는 데이터 전송 속도
- 종점 메모리 할당을 위한 완전히 인디펜던트 176 바이트 USB 디피램
- 제어 이동을 위한 종점 0 : 8에서 64 바이트까지!
- 4곳 프로그램 가능한 종점 :
안이나 밖에나 방향
크기, 일시정지와 아이소크로누스트랜스페르스
8부터 64 바이트까지 프로그램 가능한 최대 패킷 크기
프로그램 최대한 개이거나 두배 버퍼
- 일시 중단 / 재개는 중단합니다
- USB 버스 리셋 위의 마이크로컨트롤러 리셋은 없이 분리됩니다
- 마이크로컨트롤러 요구 위의 USB 버스 분리
오우 주변 형상
- 분리된 프리스케일러와 비교 방식 (2시 8분 비트 PWM 채널)과 1시 8분 비트 타이머 / 반대
- 분리 프리스케일러, 비교와 캡처 모드 (3시 8분 비트 PWM 채널)과 1시 16분 비트 타이머 / 반대
- SPI 마스터 단지 모드만과 하드웨어 흐름제어 (RTS/CTS)와 범용 동기/비동기 송수신 회로
- 마스터 / 종속부 SPI 직렬 인터페이스
- 분리된 온칩 발진기와 프로그램 가능한 감시 타이머
- 온칩 아날로그 비교기
- 일시정지와 핀 변화 위의 기상
칩 오류 수정 인터페이스 (debugWIRE) 위의 오우
오우 특별한 마이크로컨트롤러 특징
- 파워온 리세트와 프로그램 가능한 절전 탐지
- 내부 눈금매겨진 진동자
- 외부와 내부 인터럽트 소스들
- 5 슬립 모드 : 게으른, 절전과 대기중인 전원 끄기와 확대된 대기
오우 입출력과 패키지
- 22 프로그램 가능한 입출력 라인
- QFN32 (5x5mm) / TQFP32 패키지
오우 동작 전압
- 2.7 - 5.5V
오우 작동 온도
- 산업적입니다 (+85' C에 대한 -40' C)
오우 최대 주파수
- 2.7V에 있는 8 마하즈 - 인더스트리얼은 이릅니다
- 4.5V에 있는 16 마하즈 - 인더스트리얼은 이릅니다
기록 : 1. 페이지 6for 세부에 데이터 유지를 보세요.
상술
특성 | 속성 값 |
---|---|
제조사 | 인텔 / 알테라 |
상품 카테고리 | 마이크로컨트롤러 |
시리즈 | AVR® ATmega |
패키징 | 트레이 |
포장 케이스 | 32-TQFP |
작동 온도 | -40' C ~ 85' C (TA) |
공급 툴 장치 패키지 | 32-tqfp (7x7) |
I 오우의 수 | 22 입출력 |
속도 | 16MHz |
EEPROM-사이즈 | 512 X 8 |
핵심 프로세서 | AVR |
RAM-사이즈 | 512 X 8 |
프로그램 메모리 | 플래시 |
주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
연결성 | SPI, UART / 범용 동기/비동기 송수신 회로, USB |
전압 공급 -프크크 -프드드 | 2.7 V ~ 5.5 V |
코어 크기 | 8-비트 |
프로그램 메모리 규모 | 16KB (8K x 16) |
데이터 변환기 | - |
오실레이터형 | 내부의 |
기술
MCU 8비트 AVR RISC 16KB 플래시 3.3V/5V 32-핀 TQFP 트레이
8 비트 마이크로컨트롤러 - MCU AVR USB 8K 플래시 AVR,USB16K 플래시
