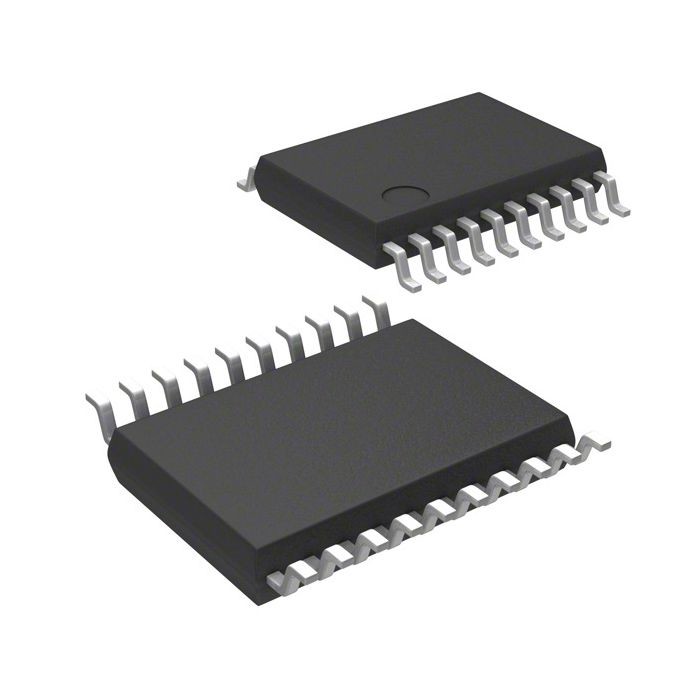

내부 MCU 마이크로 제어 장치 STM8S003F3P6 8BIT 8KB 플래시 20TSSOP

STM8S003F3P6 기술

STM8S003F3P6은 순간의 프로그램 메모리와 붙박이 실제 데이터 EEPROM의 8 킬로바이트와 8비트 밸류 라인 마이크로컨트롤러입니다. 8비트 STM8S003F3 밸류 라인 마이크로컨트롤러는 순간의 프로그램 메모리와 붙박이 실제 데이터 EEPROM의 8 킬로바이트를 가지고 있습니다. STM8S 마이크로 컨트롤러 제품군 참조 안내서에서, 그들은 저비중 장치 (RM0016)로서 언급됩니다. STM8S003F3 밸류 라인 기기는 하기 장점을 제공합니다 : 고성능과 거침성과 값싼 시스템 비용. 최고 100000까지 기입 /와 실제 데이터 EEPROM은 사이클, 선진 핵심을 없애고 16개 마하즈 클럭 주파수, 오래가는 I/Os, 분리된 클럭 소스들과 독립적인 감시와 시계 보안 메커니즘으로 첨단 기술에서 생산된 주변 기기가 장치 성능과 탄력을 보증합니다.

STM8S003F3P6 특징

핵심
오우 16 마하즈는 하버드 구조와 3 스테이지 파이프 라인과 STM8 핵심을 진보시켰습니다
오우 확장된 지령모임
메모리
오우 프로그램 메모리 : 8 키로바이트 플래쉬 메모리 ; 100이지 사이클 'Ｃ 뒤에 55에 있는 자료 보유 20년
오우 RAM : 1 키로바이트
오우 데이터메모리 : 128 바이트 실제 데이터 EEPROM ;100 Ｋ 기입 /에 달하는 내구성은 사이클을 없앱니다
시계, 리셋과 공급 관리
5.5 Ｖ 동작 전압에 대한 오우 2.95 Ｖ
오우 탄력적 클럭 제어, 4명의 마스터 클럭 소식통들
- 저동력 공진자 진동자
- 외부 시계 입력 내부의, 사용자 다듬을수 있는 16 마하즈 RC
- 내부의 저동력 128 킬로 헤르츠 RC
클럭 감시 장치와 오우 시계 보안 시스템
오우 전원관리
- 저-전력 모드 (대기, 활동적 중지, 중지)
- 스위치를 끄기 주변 기기는 개별적으로 클러킹합니다
- 영구히 활동적, 저소비
전원 연결과 전원 끄기 리셋
인터럽트 관리
32와 오우 형성된 인터럽트 제어장치는 중단합니다
오우 최고 27까지 외부는 6개 벡터에 중단합니다

통신 인터페이스
동기 동작, 스마트 카드, 적외선 통신 협회, LIN 마스터 모드를 위한 클록 출력과 오우 UART
오우 SPI 인터페이스 최고 8까지 메가비트 / Ｓ
오우 I2C 인터페이스 최고 400까지 Kbit / Ｓ
AD 변환기 (ADC)
최고 5까지 다중 채널, 스캔 모드와 아날로그 감시기와 오우 10 비트 ADC, + 1 LSB ADC
I/Os
21개의 높은 싱크 출력을 포함하는 32 pin 패키지 위의 오우 최고 28 I/Os
전류 주입에 반대하여 면역성인 오우 대단히 강건한 입출력 설계
개발 지원
빠른 온칩 프로그래밍과 비침입적 디버깅을 위한 오우 내장된 단일 와이어 인터페이스 모듈 (수영)
타이머들
오우 고급 컨트롤 타이머 : 16비트, 4개 캡콤 채널, 3개의 상보 출력, 무효 시간 삽입과 탄력적 동기화
3개 캡콤 채널 (IC, OC 또는 PWM)로, 오우 16비트 범용 목적 타이머
8비트 프리스케일러와 오우 8비트 기초적 타이머
오우 자동차 웨이크업 타이머
오우 윈도우와 독립적 감시 타이머들

STM8S003F3P6 애플리케이션

모터 콘트롤
배터리 관리
전원 공급기와 전원관리.
