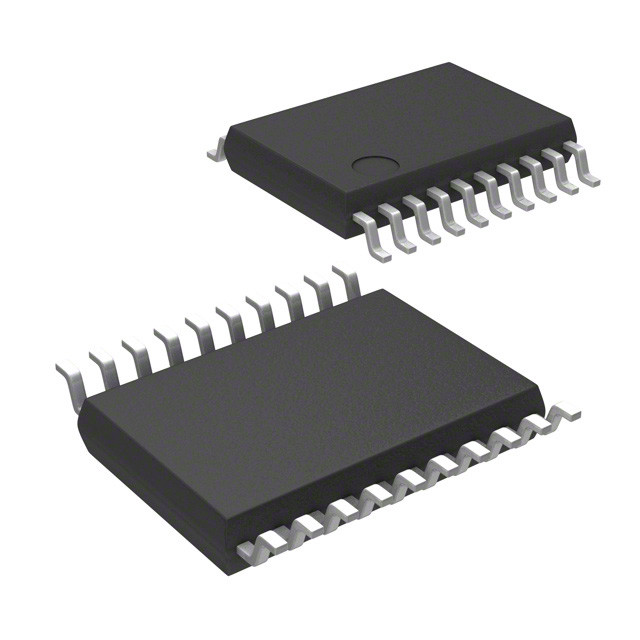

표면 부착 MCU 마이크로 제어 장치 16MHz 20TSSOP STM8S003F3P6TR

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x핵심 프로세서 | STM8 | 코어 크기 | 8-비트 |
---|---|---|---|
속도 | 16MHz | 연결성 | I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기/비동기 송수신 회로 |
주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 16 |
프로그램 메모리 규모 | 8KB (8K x 8) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | 128 X 8 | RAM 사이즈 | 1K X 8 |
전압 - 공급 (Vcc/Vdd) | 2.95V ~ 5.5V | 데이터 변환기 | 자동 예금기 5x10b |
오실레이터형 | 내부의 | 작동 온도 | -40' C ~ 85' C (TA) |
증가하는 타입 | 표면 부착 | 패키지 / 건 | 20 TSSOP (0.173 ", 4.40 밀리미터 폭) |
공급자 소자 패키지 | 20-TSSOP | ||
강조하다 | 표면 부착 MCU 마이크로 제어 장치,MCU 마이크로 제어 장치 16MHz,STM8S003F3P6TR |
STM8S003F3P6TR IC MCU 8BIT 8KB 플래시 20TSSOP ST마이크로일렉트로닉스
제품 상세정보
기술
STM8S003F3 밸류 라인 8비트 마이크로컨트롤러는 통합된 실제 데이터 EEPROM 외에, 순간의 프로그램 메모리의 8 킬로바이트를 제공합니다. 그들은 STM8S 마이크로 컨트롤러 제품군 참고 매뉴얼 (RM0016)에서 저비중 장치로서 언급됩니다. TheSTM8S003F3/K3 밸류 라인 기기는 다음과 같은 혜택을 제공합니다 : 성능, 견고성과 기약 시스템 비용. 장치 성능과 견고성은 세파라테클록 소식통과 시계 보안 시스템과 함께 최고 100000까지 기입 /를 지원하는 데이터 EEPROM이 16개 마하즈 클럭 주파수, 강건한 I/Os에 -아트테크놀로지의 국가에서 만들어진 사이클, 선진 핵심과 주변 기기를 없앤다는 것을 사실인, 독립적인 감시에 의해 보증됩니다.
특징
16 마하즈는 하버드 구조와 3 스테이지 파이프 라인과 STM8 핵심을 진보시켰습니다
확장된 지령모임
프로그램 메모리 : 8 키로바이트 플래쉬 메모리 ; 100이지 사이클 'C 뒤에 55에 있는 자료 보유 20년
데이터메모리 : 128 바이트 실제 데이터 EEPROM ; 100 K 기입 /에 달하는 내구성은 사이클을 없앱니다
고급 컨트롤 타이머 : 16비트, 4개 캡콤 채널, 3개의 상보 출력, 무효 시간 삽입과 탄력적 동기화
애플리케이션
가전제품
컴퓨터와 컴퓨터 주변 장치
내장된 설계 & 개발
유틸리티
상술
특성 | 속성 값 |
---|---|
제조사 | 스트미크로일렉트로닉스 |
상품 카테고리 | 마이크로컨트롤러 |
시리즈 | STM8S |
패키징 | 테이프 & 릴 (TR) |
단일 가중치 | 0.006737 온스 |
증가하는 방식 | SMD / SMT |
포장 케이스 | 20 TSSOP (0.173 ", 4.40 밀리미터 폭) |
작동 온도 | -40' C ~ 85' C (TA) |
공급 툴 장치 패키지 | 20-TSSOP |
I 오우의 수 | 16 입출력 |
속도 | 16MHz |
EEPROM-사이즈 | 128 X 8 |
핵심 프로세서 | STM8 |
RAM-사이즈 | 1K X 8 |
프로그램 메모리 | 플래시 |
주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
연결성 | I2C, 적외선 통신 협회, LIN, SPI, UART / 범용 동기/비동기 송수신 회로 |
전압 공급 -프크크 -프드드 | 2.95 V ~ 5.5 V |
코어 크기 | 8-비트 |
프로그램 메모리 규모 | 8KB (8K x 8) |
데이터 변환기 | 자동 예금기 5x10b |
오실레이터형 | 내부의 |
최대 작업 온도 | + 85 C |
작동 온도 범위 | - 40 C |
운영상 공급 전압 | 5.5 V에 대한 2.95 V |
인터페이스 타입 | I2C SPI UART |
핵심 | STM8 |
프로세서 시리즈 | STM8S |
데이터 버스 폭 | 8비트 |
공급 전압 최대 | 5.5 V |
공급 전압 분 | 2.95 V |
포장 케이스 | TSSOP-20 |
최대 클록 주파수 | 16 마하즈 |
ADC 채널의 수 | 5 ADC 채널 |
데이터 램 크기 | 1 kB |
데이터 롬 크기 | 128 비 |
타이머들 반대의 수 | 타이머 3명 |
ADC 결의안 | 10개 비트 |
데이터 램 종류 | RAM |
데이터 롬 종류 | EEPROM |
기능적 호환 성분
형식, 패키지, 기능적 호환 성분
제조사 Part# | 기술 | 제조사 | 비교 |
STM8S003F3P6 마이크로컨트롤러와 프로세서 |
8 킬로바이트 플래시, 16 마하즈 CPU, 통합된 EEPROM과 주류 밸류 라인 8비트 MCU | 스트미크로일렉트로닉스 | STM8S003F3P6TR 대 STM8S003F3P6 |
