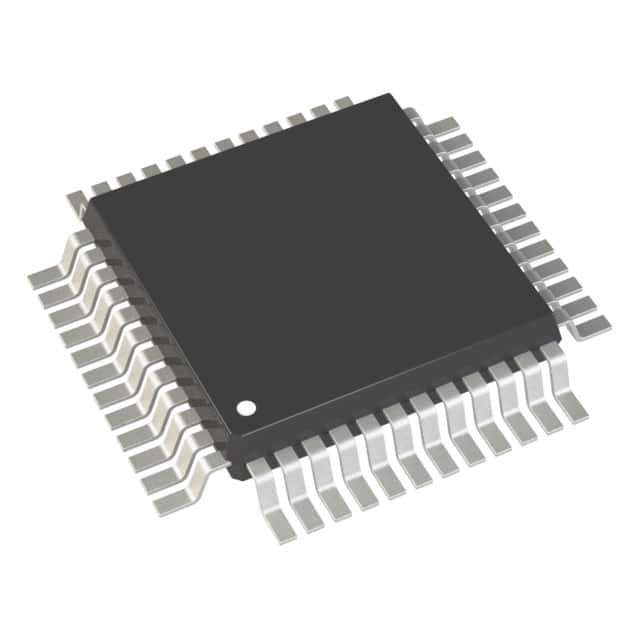

2.4V-3.6V MCU 프로그래머블 집적 회로 STM32F030K6T6 32LQFP

기술

STM32F030x 마이크로컨트롤러는 48개 MHz 주파수와 고속 임베디드 메모리 (플래쉬 메모리의 최고 64까지 킬로바이트와 SRAM의 최고 8까지 킬로바이트)과 강화한 주변 기기와 I/Os의 폭 넓은 범위로 고성능 무기 CortexTM-M0 32 비트를 RISC 핵심 영업으로 가입시킵니다. 모든 장비는 표준 통신 인터페이스 (최고 2까지 I2Cs와 최고 2까지 SPI와 최고 2까지 범용 동기／비동기 송수신 회로), 최고 6 다용도의 16까지 비트 타이머들과 고급 컨트롤 PWM 타이머인 1시 12분 비트 ADC를 제공합니다.
STM32F030x 마이크로컨트롤러는 2.4에서부터 3.6 Ｖ 전원 공급기까지, +85 'Ｃ 온도 범위에 -40에서 작동합니다. 절전 모드의 포괄적 세트는 저전력 애플리케이션의 설계를 허락합니다.
STM32F030x 마이크로컨트롤러는 20개 핀에서 64개 핀까지 이르는 네 다양한 패키지에 기기를 포함시킵니다. 선택된 장치에 따라, 주변 기기의 다른 종류는 포함됩니다. 기술 아래는 제안된 STM32F030x 주변 기기의 전체 범위에 대한 개관을 제공합니다.
이러한 기능은 애플리케이션 제어와 사용자 인터페이스, 포켓용 장비, 종가 수신기들과 디지털 TV, PC 주변 기기, 게임 플랫폼, e-자전거, 소비자용 장치, 프린터, 스캐너, 경보 시스템, 비디오 인터컴과 공조와 같이 적용의 넓은 범위에 대해 STM32F030x 마이크로컨트롤러를 적당하게 합니다.

특징

● 핵심 : ARM® 32는 48 마하즈에까지 깊이 벴습니다
● 메모리
- 플래쉬 메모리의 16 내지 64 킬로바이트
- HW 패리티 검사와 SRAM의 4 내지 8 킬로바이트
● 씨알씨 연산 유닛
● 리셋과 전원관리
- 전압 범위 : 2.4 3.6 Ｖ에 대한 Ｖ
- 전원 연결 / 전원을 내림 리셋 (POR/PDR)
- 저전력 모드 : 대기중인 수면, 정지
● 클럭 관리
- 4 내지 32 마하즈 크리스탈 발진기
- 보정과 RTC를 위한 32 킬로 헤르츠 진동자
- x6 PLL 선택과 내부 8 마하즈 RC
- 내부의 40 킬로 헤르츠 RC 발진기
● 최고 55는 I/Os를 금식시킵니다
- 외부 인터럽트 벡터에 모두 맵퍼블
- 5가지 Ｖ 관대한 역량과 최고 36 I/Os
● 5 채널 DMA 제어기
● 1 Ｘ 12 비트, 1.0 ADC 최고 16이 보내는) 우리
- 변환 범위 : 0 내지 3.6 Ｖ
- 2.4 최고 3.6까지 Ｖ로부터의 분리된 아날로그 공급
타이머들 10명에 달하는 ●
- 데드타임 세대와 비상 정지로, 6개 채널 PWM 출력을 위한 1시 16분 비트 채널 고급 컨트롤 타이머 7명
- IR 제어 디코딩에 사용 가능한 최고 4까지 IC / OC으로, 비트 타이머 1시 16분명
- 2 IC / OC, 1 OCN, 데드타임 세대와 비상 정지로, 비트 타이머 1시 16분명
- 비트 타이머들 2시 16분명, IC / OC과 OCN, 데드타임 세대, 비상 정지와 IR 제어를 위한 변조기 게이트와 각각
- 1 IC / OC과 비트 타이머 1시 16분명
- 비트 기초적 타이머 1시 16분명
- 독립적이고 시스템 와치독 타이머들
- 시스트릭 타이머 : 24개 비트 다운 카운터
대기중인 정지 /의 알람과 ● 달력 RTC와 주기적 슬립 해제
● 통신 인터페이스
- 최고 2까지 I2C 인터페이스 : 20개 마 전류 싱크와 지지하는 패스트 모드 플러스 (1 메가비트 / Ｓ)
- 최고 2까지 범용 동기／비동기 송수신 회로가 마스터 동시에 일어나는 SPI와 모뎀제어를 지원합니다 ; 자동 보드 전송율 검출과 1
- 4 내지 16 프로그램 가능한 비트 프레임과 최고 2까지 SPI (18 메가비트 / Ｓ)
● 일련 와이어는 (SWD의) 결함을 제거합니다
