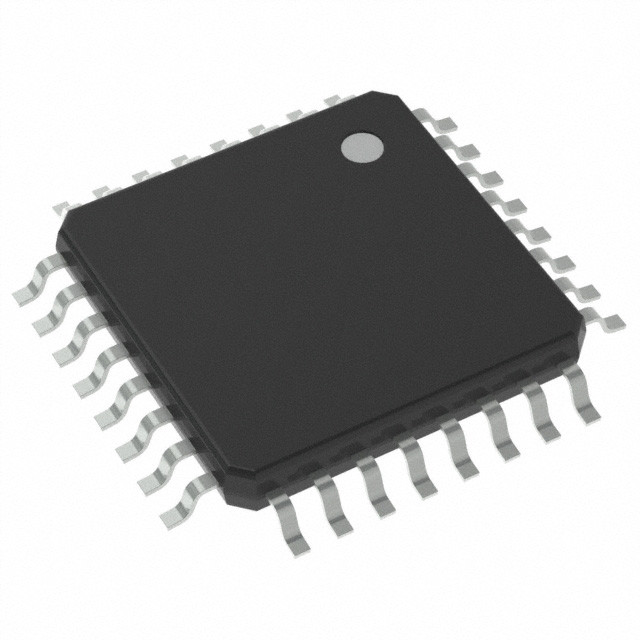

1.8V-5.5V MCU 마이크로 제어 장치 ATMEGA328P-AU 8BIT 32KB 플래시 32TQFP

브랜드 이름 Microchip Technology
모델 번호 ATMEGA328P-AU
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
핵심 프로세서 AVR 코어 크기 8-비트
속도 20MHz 연결성 I2C, SPI, UART / 범용 동기/비동기 송수신 회로
주변 기기 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 입출력의 수 23
프로그램 메모리 규모 32KB (16K x 16) 프로그램 메모리 종류 플래시
EEPROM 사이즈 1K X 8 RAM 사이즈 2K X 8
전압 - 공급 (Vcc/Vdd) 1.8V ~ 5.5V 데이터 변환기 자동 예금기 8x10b
오실레이터형 내부의 작동 온도 -40' C ~ 85' C (TA)
증가하는 타입 표면 부착 패키지 / 건 32-TQFP
공급자 소자 패키지 32-tqfp (7x7)
강조하다

1.8V MCU 마이크로 제어 장치

,

5.5V MCU 마이크로 제어 장치

,

ATMEGA328P-AU

메시지를 남겨주세요
제품 설명

ATMEGA328P-AU IC MCU 8BIT 32KB 플래시 32TQFP 마이크로칩 테크놀로지

제품 상세정보

기술

ATmega48P/88P/168P/328P는 AVR를 기반으로 하는 저전력 CMOS 8비트 마이크로컨트롤러가 RISC 구조를 강화했다는 것 입니다. 단일 클럭 주기에서 강력한 지시를 실행함으로써, ATmega48P/88P/168P/328P는 시스템 설계자가 소비 전력 대 처리 속도를 최적화할 수 있게 허락하여 마하즈 당 1 MIPS에 접근하는 처리량을 달성합니다.
AVR 핵심은 32개의 범용 작업 레지스터로 설정된 부유한 교육을 결합시킵니다. 직접적으로 두 독립적 등록이 하나 클럭 사이클에서 실행된 한 단일 명령어에서 접근될 수 있게 허락하면서, 모든 32 등록은 산술 논리 유닛 (ALU)에 연결됩니다. 10에 달하는 달성 처리량이 전통적 CISC 마이크로컨트롤러 보다 더 빠르게 시간을 맞추는 동안 결과로 생기는 구조는 더 코드 효율적입니다.


특징

오우 고성능, 저 소비 전력 AVR® 8-비트 마이크로컨트롤러
오우 진보적 RISC 구조
- 131이지 강력한 교육 - 대부분의 클럭 주기 실행
- 32 X 8 범용 작업 레지스터
- 완전히 정전기 동작
- 20 마하즈에 있는 최고 20까지 MIP 처리량
- 온칩 2 사이클 곱셈 장치
오우 높은 내구성 비휘활성 메모리 부분
- 내부 시스템 자체 프로그램 가능 플래시 프로그램 메모리 (ATmega48P/88P/168P/328P)의 4/8/16/32K 바이트
- 256/512/512/1K 바이트 EEPROM (ATmega48P/88P/168P/328P)
- 512/1K/1K/2K 바이트 내부의 SRAM (ATmega48P/88P/168P/328P)
- /에게 삭제 주기를 쓰세요 : 10,000 Flash/100,000 EEPROM
- 데이터 유지 : 85' 25에 있는 C/100년' C(1)에 있는 20년
- 독립적 로크 비트와 선택적 부트 코드 부문
온칩 부팅 프로그램에 의해 프로그래밍하는 내부 시스템
사실인 기록 시 판독 동작
- 소프트웨어 보안을 위한 프로그래밍 잠금장치
오우 주변 형상
- 분리된 프리스케일러와 비교 방식과 2시 8분 비트 타이머 / 반대
- 분리 프리스케일러와 비교 방식과 캡처 모드와 1시 16분 비트 타이머 / 반대
- 분리된 발진기와 실시간 카운터
- 여섯 PWM 채널
- TQFP의 ADC와 QFN / MLF가 온도측정을 패키징한 8개의 채널 10 비트
- PDIP 패키지 온도 측정에서 6 채널 10 비트 ADC
- 프로그램 가능한 일련 범용 동기/비동기 송수신 회로
- 마스터 / 종속부 SPI 직렬 인터페이스
- 바이트 지향적 2 와이어 직렬 접속 (적합한 필립스 I2C)
- 분리된 온칩 발진기와 프로그램 가능한 감시 타이머
- 온칩 아날로그 비교기
- 일시정지와 핀 변화 위의 기상
오우 특별한 마이크로컨트롤러 특징
- 파워온 리세트와 프로그램 가능한 절전 탐지
- 내부 눈금매겨진 진동자
- 외부와 내부 인터럽트 소스들
- 6 슬립 모드 : 게으르, ADC 소음 감소, 절전, 전원 끄기, 대기중이고 확대된 대기
오우 입출력과 패키지
- 23 프로그램 가능한 입출력 라인
- 28 핀 PDIP, 32 리드 TQFP, 28 패드 QFN / MLF와 32 패드 QFN / MLF
오우 동작 전압 :
- 1.8 - ATmega48P/88P/168PV를 위한 5.5V
- 2.7 - ATmega48P/88P/168P를 위한 5.5V
- 1.8 - ATmega328P를 위한 5.5V
오우 온도 범위 :
- 85' C에 대한 -40' C
오우 속도 그레이드 :
- ATmega48P/88P/168PV : 0 - 1.8 - 5.5V, 0 - 2.7에 있는 10 마하즈 - 5.5V에 있는 4 마하즈
- ATmega48P/88P/168P : 0 - 2.7 - 5.5V, 0 - 4.5에 있는 20 마하즈 - 5.5V에 있는 10 마하즈
- ATmega328P : 0 - 1.8 - 5.5V, 0 - 2.7에 있는 10 마하즈 - 5.5V, 0 - 4.5에 있는 20 마하즈 - 5.5V에 있는 4 마하즈
1 마하즈, 1.8V, ATmega48P/88P/168P를 위한 25' C에 있는 오우 저 전력 소모 :
- 작동 모드 : 0.3 마
- 전력 하강 모드 : 0.1 uA
- 전력 절감 모드 : 0.8 (32 킬로 헤르츠 RTC를 포함하여) uA

상술

특성 속성 값
제조사 마이크로칩 테크놀로지
상품 카테고리 마이크로컨트롤러
시리즈 AVR® ATmega
제품 MCU
패키징 트레이 교대 패키징
단일 가중치 0.002568 온스
증가하는 방식 SMD / SMT
상표명 ATMEGA
포장 케이스 32-TQFP
작동 온도 -40' C ~ 85' C (TA)
공급 툴 장치 패키지 32-tqfp (7x7)
I 오우의 수 23 입출력
속도 20MHz
EEPROM-사이즈 1K X 8
핵심 프로세서 AVR
RAM-사이즈 2K X 8
프로그램 메모리 플래시
주변 기기 절전은 / 리셋, 포르, PWM, WDT를 발견합니다
연결성 I2C, SPI, UART / 범용 동기/비동기 송수신 회로
전압 공급 -프크크 -프드드 1.8 V ~ 5.5 V
코어 크기 8-비트
프로그램 메모리 규모 32KB (16K x 16)
데이터 변환기 자동 예금기 8x10b
오실레이터형 내부의
최대 작업 온도 + 85 C
작동 온도 범위 - 40 C
운영상 공급 전압 1.8 5.5 V에 대한 V
인터페이스 타입 I2C SPI 범용 동기/비동기 송수신 회로
핵심 AVR
프로세서 시리즈 메가에이브르
데이터 버스 폭 8비트
공급 전압 최대 5.5 V
공급 전압 분 1.8 V
포장 케이스 TQFP-32
최대 클록 주파수 20 마하즈
ADC 채널의 수 8 ADC 채널
입출력 23 입출력
데이터 램 크기 2 kB
데이터 롬 크기 1 kB
타이머들 반대의 수 타이머 3명
ADC 결의안 10개 비트
데이터 램 종류 SRAM
데이터 롬 종류 EEPROM

형식, 패키지, 기능적 호환 성분

제조사 Part# 기술 제조사 비교
ATMEGA328P-AU
마이크로컨트롤러와 프로세서
IC MCU 8BIT 32KB 플래시 32TQFP 마이크로칩 테크놀러지 ATMEGA328P-AU 대 ATMEGA328P-AU
ATMEGA328P-AUR
마이크로컨트롤러와 프로세서
IC MCU 8BIT 32KB 플래시 32TQFP 마이크로칩 테크놀러지 ATMEGA328P-AU 대 ATMEGA328P-AUR

기술

MCU 8비트 AVR RISC 32KB 플래시 2.5V/3.3V/5V 32-핀 TQFP 트레이
8 비트 마이크로컨트롤러 - MCU 32KB 내부 시스템 플래시 20MHz 1.8V-5.5V
