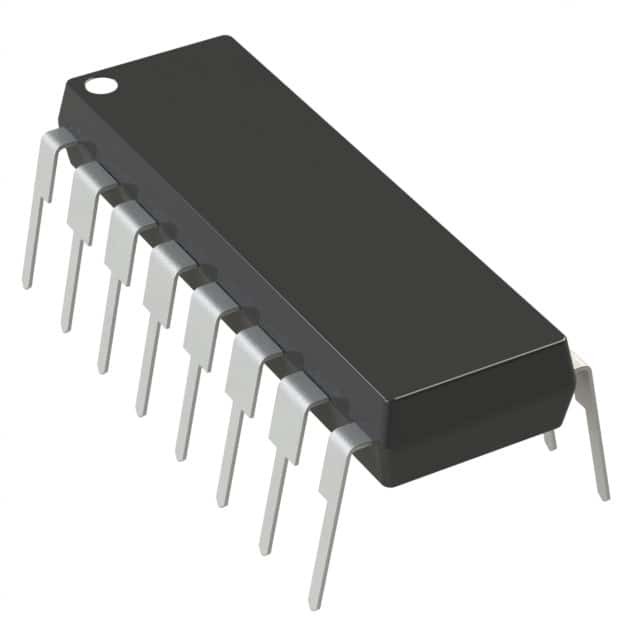

ADM691AANZ IC SUPERVISOR 1 채널 16DIP 아날로그 디바이스
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADM691AANZ |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 배터리 백업 회로 | 전압의 수는 모니터링했습니다 | 1 |
|---|---|---|---|
| 전압 - 한계 | 4.65V | 출력 | 푸쉬풀 방식인 오픈 드레인 |
| 재설정 | 고성능의 / 부 논리 | 리셋 타임아웃 | 140 부인 최저치 |
| 작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | 16-DIP (0.300", 7.62mm) | 공급자의 장치 패키지 | 16-PDIP |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ADM691AANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693AANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM695ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM697ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM691ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8691ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM691AAN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM691AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM695AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693AAN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM696AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM697AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8691AN | IC SUPERVSR MPU 4.65V ADJ 16DIP | |
| ADM8693AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8694AN | IC SUPERVISOR MPU 4.65V 16DIP | |
| ADM8696AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8697AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8697ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8696ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8694ANZ | IC SUPERVISOR MPU 4.65V 16DIP | |
| ADM8693ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM696ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM800MANZ | IC SUPERVISOR 1 CHANNEL 16DIP |
제품 설명
제품 세부 정보
일반 설명
ADM691A/ADM693A/ADM800L/ADM800M 계열의 감독 회로는 마이크로프로세서 시스템에서 전원 공급 모니터링 및 배터리 제어 기능을 위한 완전한 단일 칩 솔루션을 제공합니다.이 기능들은 μP 리셋을 포함합니다., 백업 배터리 전환, 워치дог 타이머, CMOS RAM 기록 보호 및 전력 장애 경고. 제품군은 MAX691A/93A/800M 제품군에 대한 업그레이드를 제공합니다.특징
낮은 전력 소비:
정밀 전압 모니터
±2% ADM800L/M의 허용량
재설정 시간 지연 200ms 또는 조정 가능
1μA 대기 전류
자동 배터리 백업 전력 전환
칩 활성화 신호의 빠른 탑재 게팅
또한 TSSOP 패키지 (ADM691A) 에서 사용할 수 있습니다.
응용 프로그램
마이크로프로세서 시스템
컴퓨터
컨트롤러
지능형 기기
자동차 시스템
크리티컬 mP 전력 모니터링
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 감독자 |
| 시리즈 | ADM691A |
| 종류 | 배터리 백업 회로 |
| 포장 | 튜브 |
| 단위 무게 | 0.057419 온스 |
| 장착 방식 | 구멍을 통해 |
| 패키지 케이스 | 16-DIP (0.300", 7.62mm) |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 구멍을 통해 |
| 출력 타입 | 열수기 밀고 당겨 |
| 공급자 제품 패키지 | 16-PDIP |
| 출력 | 열수, 밀어 당겨 |
| 재설정 | 액티브 하이/ 액티브 로우 |
| 전압 모니터링 릴레 | 1 |
| 리셋 타임아웃 | 140ms 최소 |
| 전압 한계 | 4.65V |
| Pd-전력 분산 | 842mW |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 가동 공급 전류 | 100 uA |
| 배터리 백업 전환 | 백업 |
| 공급 전압 최대 | 5.5V |
| 공급 전압-분 | 4.75V |
| 패키지 케이스 | PDIP-16 |
| 워치도그 타이머 | 감시견 |
| 임계 전압 | 4.65V |
| 입력 모니터링 | 1 입력 |
| 수동 재설정 | 수동 재설정 안 됩니다 |
| 칩 활성화 신호 | 칩 활성화 |
| 전력 고장 감지 | 네 |
| 재설정 지연 시간 | 280ms |
| 초전압 한계 | 4.75V |
| 저전압 문턱 | 4.5V |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| ADM691ANZ 전력 회로 |
백업 배터리 스위치와 마이크로프로세서 감독자, 50 ms 명목 조절 가능한 리셋 기간, 조절 가능한 워치도그 기간, 칩 활성화 신호, 4.65V 임계 전압, 워치도그,백업 배터리 및 낮은 VCC 상태 O/P 및 100mA 출력 전류 | 아날로그 디바이스 | ADM691AANZ 대 ADM691ANZ |
| ADM691AN 전력 회로 |
1채널 전력 공급 관리 CKT, PDIP16, PLASTIC, DIP-16 | 로체스터 전자제품 LLC | ADM691AANZ 대 ADM691AN |
| ADM691AAN 전력 회로 |
1채널 전력 공급 관리 CKT, PDIP16, PLASTIC, DIP-16 | 로체스터 전자제품 LLC | ADM691AANZ 대 ADM691AAN |
설명
감독자, 1번 채널 16-PDIP
프로세서 감독자 4.65V 1 액티브 하이/액티브 로우/오픈 드레인/푸시 풀 자동차 16핀 PDIP 튜브
감독 회로 IC 5V MPU 배터리 Mgmt
